HL310NPr

Трапы для внутренних помещений применяются для точечного водоотведения различных стоков с уровня пола. Для достижения функционального и эстетического эффекта для конечного потребителя, при установке трапа необходимо решить несколько вопросов. В том числе скоординировать работу архитектора, сантехника, плиточника. Уже на стадии проектирования нужно обратить внимание на следующие моменты.

▲ Назначение: Вопрос, какой трап лучше применять в каждом отдельном случае, должен быть решен на стадии проектирования. Сразу нужно определить, постоянно вода будет поступать в трап (например, в душевой), или изредка (например, в котельной под группой безопасности). Еще важно, не находится ли трап в зоне возможного подтопления - тогда нужен будет трап с обратным клапаном.

▲ Сифон: Если вода попадает в трап нерегулярно, гидрозатвор пересыхает и запахи из канализации беспрепятственно попадают в жилые помещения. Для решения проблемы с запахом существует так называемый „сухой“ сифон Primus. При наличии в нем воды он работает как обычный сифон, а когда вода испаряется, то сливное отверстие перекрывается подвижной верхней частью сифона.

Система Primus blue

Primus blue - это комбинированное запахозапирающее устройство, сочетающее в себе как механическое запирание, так и гидрозатвор, что обеспечивает абсолютную герметичность и полную защиту от неприятных запахов из канализации. Благодаря герметичности при избыточном давлении до +800 Па и при отрицательном давлении до -400 Па, Primus blue обеспечивает большую надёжность по сравнению с обычными сифонами с гидрозатворами высотой 50 мм. Кроме того, Primus blue устойчив к кратковременному подпору в отводящем трубопроводе до давления 0,5 м вод. ст. Тем самым предотвращается подтопление через трап (например при сливе воды из ванны, присоединённой к тому же отводящему трубопроводу).

▲ Пропускная способность: Метод проведения испытаний для измерения пропускной способности трапов проводится в соответствии с нормами EN 1253-1: 2015 при толщине слоя воды над решёткой 20 мм. При применении трапов для безбарьерных душевых, особенно необходимо отметить, что пропускная способность трапов должна превышать производительность душевой лейки для предотвращения перелива воды за пределы душевой.

▲ Защита от шума: В результате акустических исследований проведенных Национальным научноисследовательским институтом TGM ( Институтом Строительной Физики и Акустики), было установлено, что шум при сливе воды может передаваться от корпуса трапа через строительные конструкции. Поэтому для помещений с повышенными требованиями к звукоизоляции (квартиры, отели) был разработан комплект звукоизолирующих элементов HL6200. Он предназначен для трапов с горизонтальным выпуском. Вопрос о необходимости его применения должен быть решен до монтажа трапа.

▲ Установка: Для гарантированного отведения воды необходимо правильно определить количество трапов по пропускной способности. Уклон пола в душевых помещениях следует принимать 0.01 - 0.02 в сторону трапа (п. 17.9 СП30.13330.2020).

▲ Дизайн: В зависимости от вкуса и потребностей можно выбрать различные варианты видимых частей трапа - как решёток (по цвету и рисунку), так и подрамников.

____________________________________________________

HL 310NPr

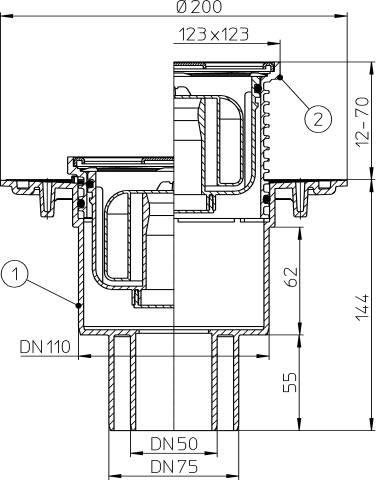

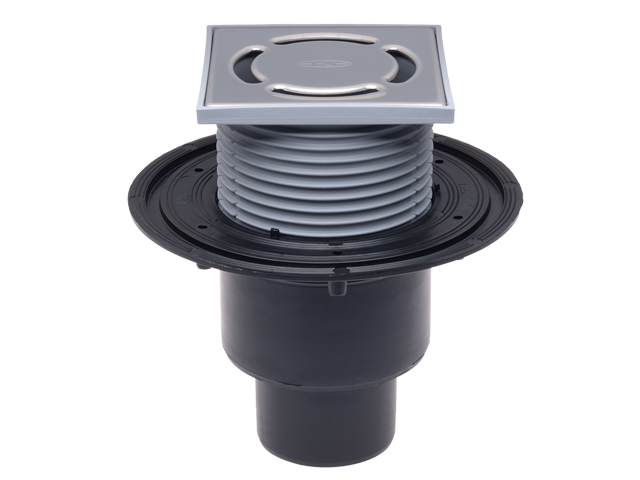

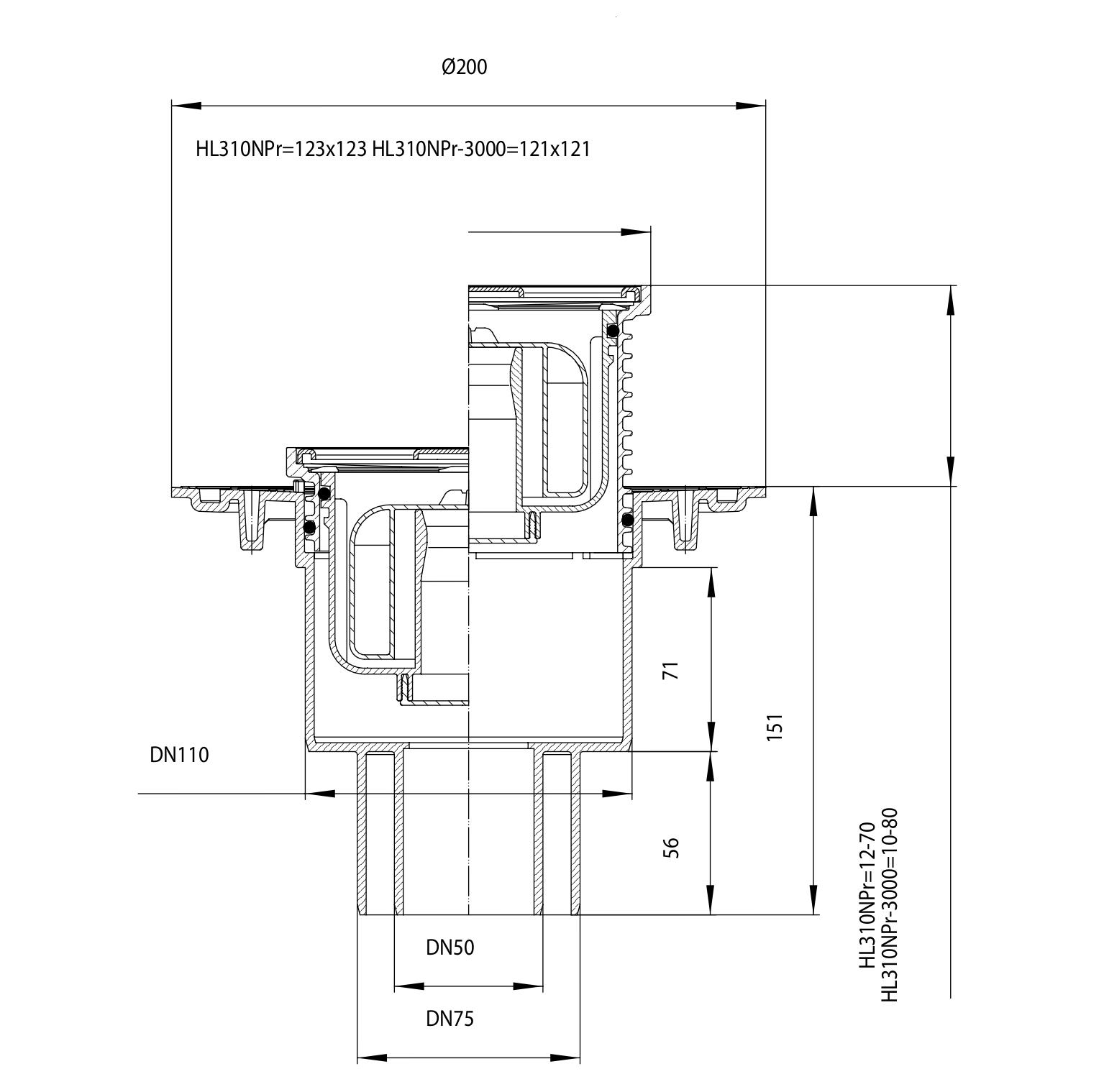

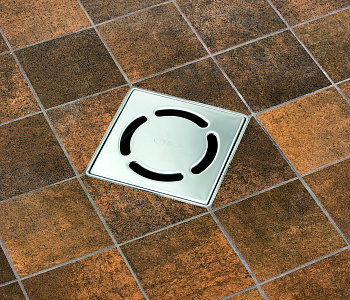

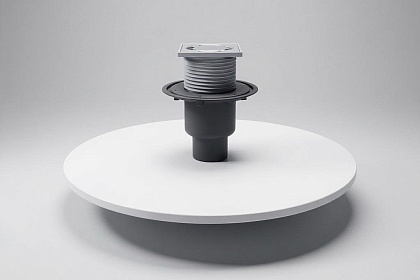

Трап для внутренних помещений с решеткой из нержавеющей стали 115*115 мм в подрамнике из ПП 123*123 мм, с "сухим" сифоном "Primus", с вертикальным выпуском DN50/75/110.

Технические данные:

Высота монтажа:

158 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.50

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:

158 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.50

Срок службы:

не менее 50 лет

Вес брутто, кг:

0.942

Надставной элемент:

12-70 мм/123x123 мм

Объем, м3:

0.010288125

Решетка:

115 x 115 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Корпус:

Полипропилен

Материал решётки:

Нержавеющая сталь

Надставной элемент:

Полипропилен

Подрамник:

Полипропилен

Сифон:

Полипропилен

HL310NPr

pdf
948.20 Kb

Скачать pdf

HL2000

HL01067D

HL0300.0EN

HL037N.0E

HL037N.2E

HL037Pr.1E

HL310K

HL340N

Удлинитель для трапов, высотой 100мм

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

HL85NC

Надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном d 420 мм для соединения с битумной гидроизоляцией

HL83.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с резиновым уплотнительным кольцом и комплекта саморезов

HL83

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с EPDM мембраной 400x400 мм, резинового уплотнительного кольца и комплекта саморезов

HL83.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 196 х 114 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов

HL83.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196 x 114 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 400 х 400 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL83.P

Гидроизоляционный комплект для мембран ПВХ d 287 мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL840

Противопожарная муфта для вертикальных трапов серии HL310 (DN50/75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

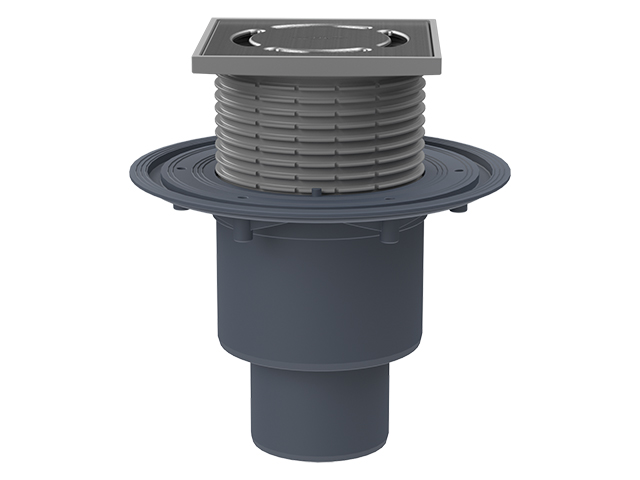

HL310N

Трап для внутренних помещений с решеткой 115*115 мм в подрамнике 123*123 мм, высотой гидрозатвора 50 мм, с вертикальным выпуском DN50/75/110

HL310NPrG

Трап для подвалов и технических помещений с решеткой 137*137 мм и подрамником 150*150 мм, с "сухим" сифоном "Primus", с вертикальным выпуском DN50/75/110

HL310NPrR

Трап для внутренних помещений с круглой решеткой в металлическом подрамнике Ø 133мм, с "сухим" сифоном "Primus", с вертикальным выпуском

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

pdf
2 053.67 Kb

Скачать pdf

Технические параметры

Технические данные:

Высота монтажа:

158 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.50

Срок службы:

не менее 50 лет

Вес брутто, кг:

0.942

Надставной элемент:

12-70 мм/123x123 мм

Объем, м3:

0.010288125

Решетка:

115 x 115 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Корпус:

Полипропилен

Материал решётки:

Нержавеющая сталь

Надставной элемент:

Полипропилен

Подрамник:

Полипропилен

Сифон:

Полипропилен

Паспорт

HL310NPr

pdf
948.20 Kb

Скачать pdf

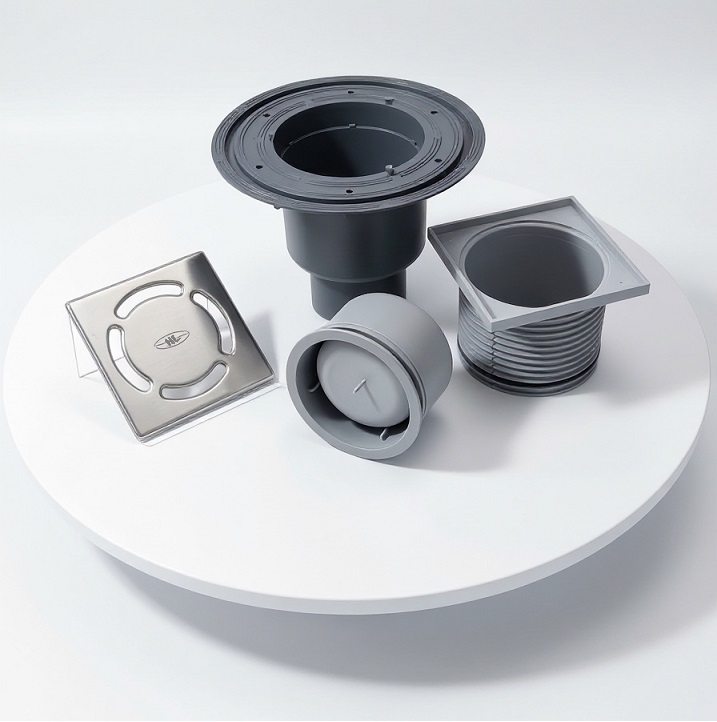

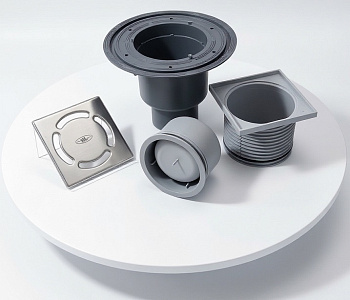

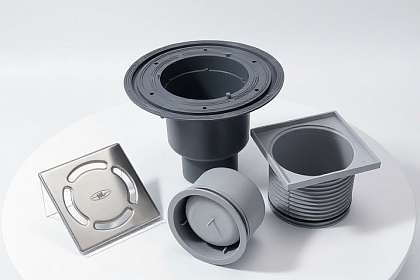

Составные части

HL2000

Cифон "Primus" с высотой гидрозатвора 50 мм, применяется в трапах для предотвращения проникновения запахов из канализации при пересыхании гидрозатвора
