Трапы для внутренних помещений применяются для точечного водоотведения различных стоков с уровня пола. Для достижения функционального и эстетического эффекта для конечного потребителя, при установке трапа необходимо решить несколько вопросов. В том числе скоординировать работу архитектора, сантехника, плиточника. Уже на стадии проектирования нужно обратить внимание на следующие моменты.
Система Primus blue
Primus blue - это комбинированное запахозапирающее устройство, сочетающее в себе как механическое запирание, так и гидрозатвор, что обеспечивает абсолютную герметичность и полную защиту от неприятных запахов из канализации. Благодаря герметичности при избыточном давлении до +800 Па и при отрицательном давлении до -400 Па, Primus blue обеспечивает большую надёжность по сравнению с обычными сифонами с гидрозатворами высотой 50 мм. Кроме того, Primus blue устойчив к кратковременному подпору в отводящем трубопроводе до давления 0,5 м вод. ст. Тем самым предотвращается подтопление через трап (например при сливе воды из ванны, присоединённой к тому же отводящему трубопроводу).
▲ Назначение: Вопрос, какой трап лучше применять в каждом отдельном случае, должен быть решен на стадии проектирования. Сразу нужно определить, постоянно вода будет поступать в трап (например, в душевой), или изредка (например, в котельной под группой безопасности). Еще важно, не находится ли трап в зоне возможного подтопления - тогда нужен будет трап с обратным клапаном.
▲ Сифон: Если вода попадает в трап нерегулярно, гидрозатвор пересыхает и запахи из канализации беспрепятственно попадают в жилые помещения. Для решения проблемы с запахом существует так называемый „сухой“ сифон Primus. При наличии в нем воды он работает как обычный сифон, а когда вода испаряется, то сливное отверстие перекрывается подвижной верхней частью сифона.
▲ Пропускная способность: Метод проведения испытаний для измерения пропускной способности трапов проводится в соответствии с нормами EN 1253-1: 2015 при толщине слоя воды над решёткой 20 мм. При применении трапов для безбарьерных душевых, особенно необходимо отметить, что пропускная способность трапов должна превышать производительность душевой лейки для предотвращения перелива воды за пределы душевой.
▲ Защита от шума: В результате акустических исследований проведенных Национальным научноисследовательским институтом TGM ( Институтом Строительной Физики и Акустики), было установлено, что шум при сливе воды может передаваться от корпуса трапа через строительные конструкции. Поэтому для помещений с повышенными требованиями к звукоизоляции (квартиры, отели) был разработан комплект звукоизолирующих элементов HL6200. Он предназначен для трапов с горизонтальным выпуском. Вопрос о необходимости его применения должен быть решен до монтажа трапа.
▲ Установка: Для гарантированного отведения воды необходимо правильно определить количество трапов по пропускной способности. Уклон пола в душевых помещениях следует принимать 0.01 - 0.02 в сторону трапа (п. 17.9 СП30.13330.2020).
▲ Дизайн: В зависимости от вкуса и потребностей можно выбрать различные варианты видимых частей трапа - как решёток (по цвету и рисунку), так и подрамников.
____________________________________________________

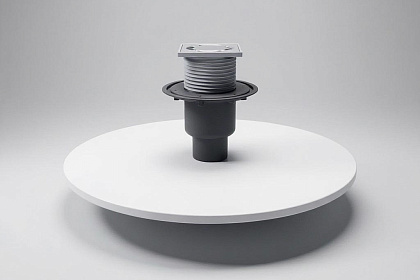

HL 310N

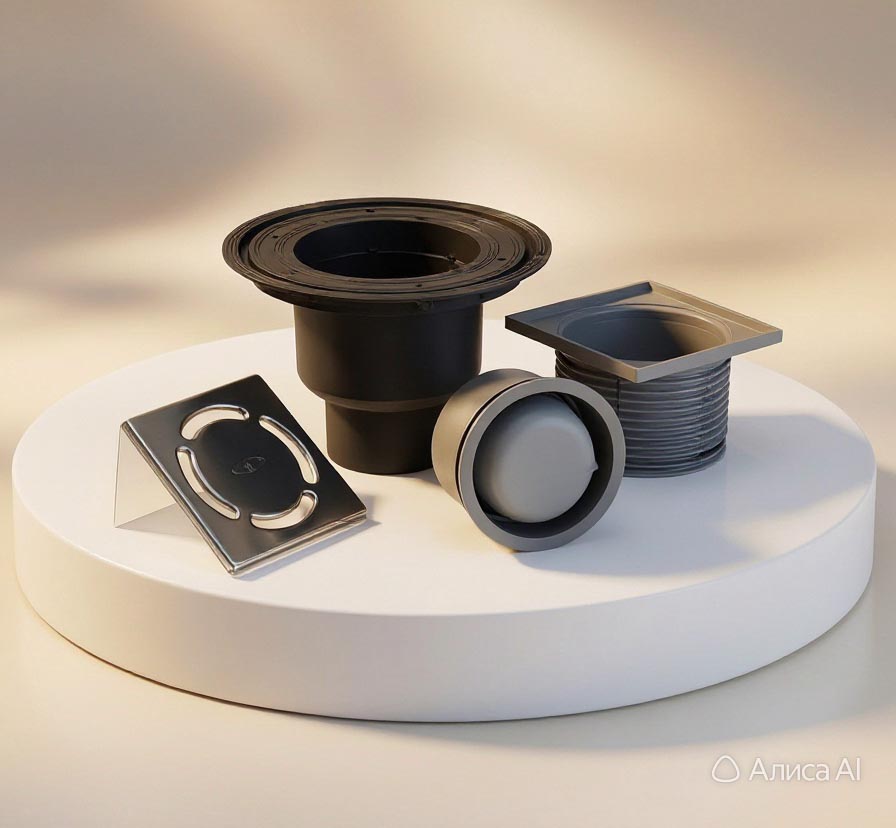

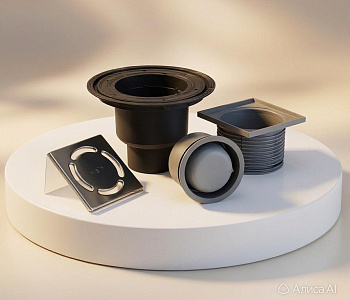

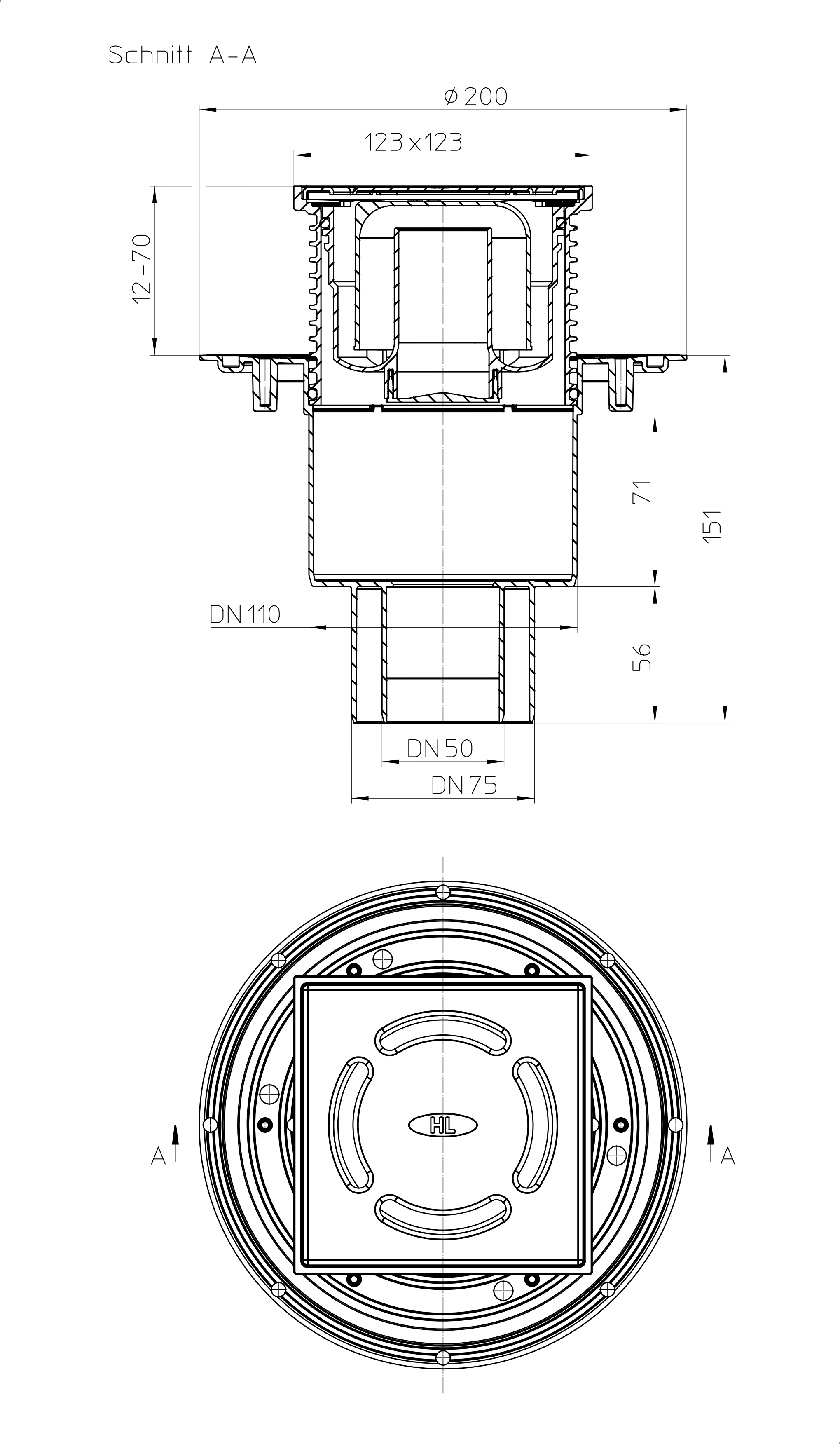

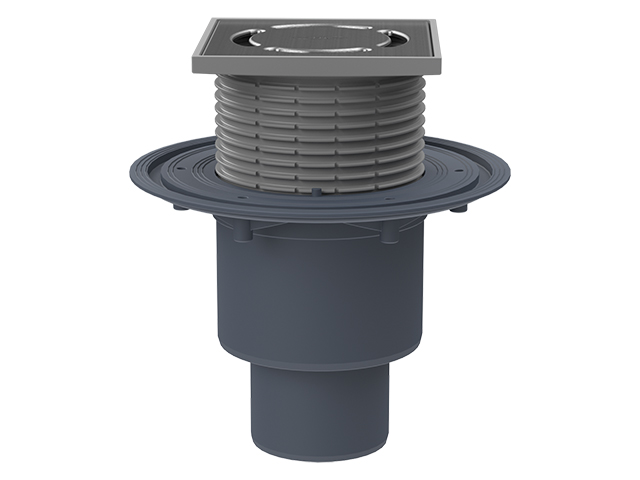

Трап для внутренних помещений с решеткой из нержавеющей стали 115*115 мм в подрамнике из ПП 123*123 мм, высотой гидрозатвора 50 мм, с вертикальным выпуском DN50/75/110
Технические данные:
Материал составных частей
HL310N
HL01067D
HL0300.0EN
HL037N.0E
HL037N.2E
HL037Pr.1E
HL0510.7E
HL310K
HL9/50/1
Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7/8
Переходник DN75/DN80 предназначен для соединения канализационного оборудования из пластика, а также безнапорной канализационной трубы из ПВХ или ПП со стальной трубой или с чугунной безраструбной трубой (SML).
HL037Pr.33E
Решетка 115*115 мм из нержавеющей стали с покрытием "Бронза темная"
HL037Pr.32E
Решетка 115*115 мм из нержавеющей стали с покрытием "Бронза"
HL037Pr.31E
Решетка 115*115 мм из нержавеющей стали с покрытием "Бронза светлая"
HL037Pr.11E
Решетка из нержавеющей стали 115*115 мм с покрытием "Золото"
HL3127
Декоративная решётка "Primus Design" 115 x 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3125
Декоративная решётка "Юкон" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3124
Декоративная решётка "Нил" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3123
Декоративная решётка "Ориноко" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3121
Декоративная решётка "Сена" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3120
Декоративная решётка "Квадро" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL9/7/1
Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7
Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL340N
Удлинитель для трапов, высотой 100мм
HL9/50
Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/1
Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL840
Противопожарная муфта для вертикальных трапов серии HL310 (DN50/75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150
HL83.PP
Гидроизоляционный комплект для мембран из ПП (FPO) d 287мм, включающий винты (6 шт.) и уплотнительное кольцо.
HL83.P
Гидроизоляционный комплект для мембран ПВХ d 287 мм, включающий винты (6 шт.) и уплотнительное кольцо.
HL83.M
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196 x 114 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 400 х 400 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов
HL83.H
Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 196 х 114 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов
HL83
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с EPDM мембраной 400x400 мм, резинового уплотнительного кольца и комплекта саморезов
HL83.0
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с резиновым уплотнительным кольцом и комплекта саморезов
HL85NH
Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном d 420 мм для соединения с битумной гидроизоляцией
HL85NC
Надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики
HL85N
Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции
HL310NG
Трап с чугунной решеткой 137*137 мм и чугунным подрамником 150*150 мм, с допустимой максимальной нагрузкой 1.5 т, высотой гидрозатвора 50мм, Q=0,67 л/с, с вертикальным выпуском DN 50/75/110
HL310NPr
Трап для внутренних помещений с решеткой 115*115 мм в пластиковом подрамнике 123*123 мм, с "сухим" сифоном "Primus", с вертикальным выпуском
HL310NR
Трап для внутренних помещений с круглой решеткой в металлическом подрамнике Ø 133 мм, высотой гидрозатвора 50 мм, с вертикальным выпуском DN50/75/110
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS
Технические параметры
Технические данные:
Материал составных частей
Паспорт

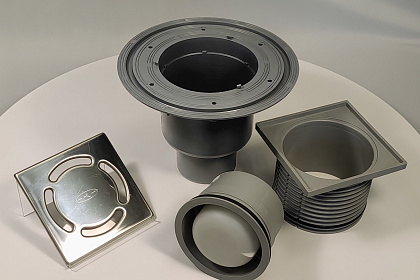

Составные части
HL01067D
HL0300.0EN
HL037N.0E
HL037N.2E
HL037Pr.1E
HL0510.7E
Сифон для трапов серии HL310 и HL510
HL310K
Корпус трапа для внутренних помещений DN50/75/110 вертикальный
Доп. оборудование
HL9/50/1
Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7/8
Переходник DN75/DN80 предназначен для соединения канализационного оборудования из пластика, а также безнапорной канализационной трубы из ПВХ или ПП со стальной трубой или с чугунной безраструбной трубой (SML).
HL037Pr.33E
Решетка 115*115 мм из нержавеющей стали с покрытием "Бронза темная"
HL037Pr.32E
Решетка 115*115 мм из нержавеющей стали с покрытием "Бронза"
HL037Pr.31E
Решетка 115*115 мм из нержавеющей стали с покрытием "Бронза светлая"
HL037Pr.11E
Решетка из нержавеющей стали 115*115 мм с покрытием "Золото"
HL3127
Декоративная решётка "Primus Design" 115 x 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3125
Декоративная решётка "Юкон" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3124
Декоративная решётка "Нил" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3123
Декоративная решётка "Ориноко" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3121
Декоративная решётка "Сена" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3120
Декоративная решётка "Квадро" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL9/7/1
Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7
Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL340N
Удлинитель для трапов, высотой 100мм
HL9/50
Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/1
Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL840
Противопожарная муфта для вертикальных трапов серии HL310 (DN50/75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150
HL83.PP
Гидроизоляционный комплект для мембран из ПП (FPO) d 287мм, включающий винты (6 шт.) и уплотнительное кольцо.
HL83.P
Гидроизоляционный комплект для мембран ПВХ d 287 мм, включающий винты (6 шт.) и уплотнительное кольцо.
HL83.M
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196 x 114 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 400 х 400 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов
HL83.H
Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 196 х 114 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов
HL83
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с EPDM мембраной 400x400 мм, резинового уплотнительного кольца и комплекта саморезов
HL83.0
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с резиновым уплотнительным кольцом и комплекта саморезов
HL85NH
Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном d 420 мм для соединения с битумной гидроизоляцией
HL85NC
Надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики
HL85N
Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции
Альтернативные варианты
HL310NG
Трап с чугунной решеткой 137*137 мм и чугунным подрамником 150*150 мм, с допустимой максимальной нагрузкой 1.5 т, высотой гидрозатвора 50мм, Q=0,67 л/с, с вертикальным выпуском DN 50/75/110
HL310NPr
Трап для внутренних помещений с решеткой 115*115 мм в пластиковом подрамнике 123*123 мм, с "сухим" сифоном "Primus", с вертикальным выпуском
HL310NR
Трап для внутренних помещений с круглой решеткой в металлическом подрамнике Ø 133 мм, высотой гидрозатвора 50 мм, с вертикальным выпуском DN50/75/110
Сертификаты
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00073 от 05.03.2024 (действителен до 04.03.2027, изготовитель ООО ХЛ-РУС)
