HL62.1/2

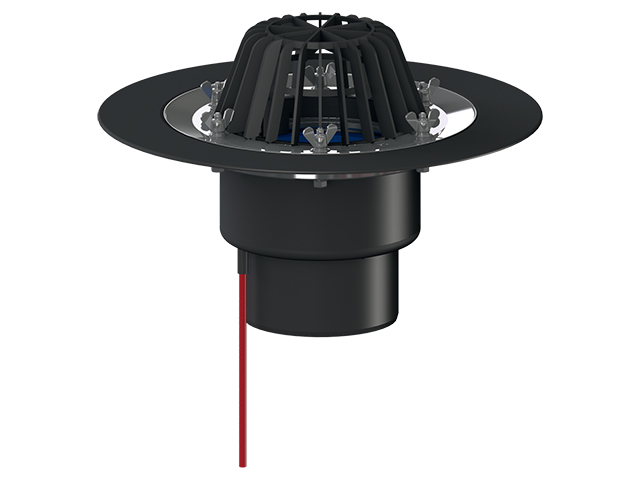

Скачать страницуКровельная воронка, с электрообогревом, с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 125
Технические данные:
Материал составных частей
HL62.1/2
HL170
HL062.3E
HL062.4E
HL062N.4E
HL062.1E
HL62.1/2-K
HL350.1H
Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм
HL0635N.3
Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0), разработанная специально для кровель с ограничением скорости отведения дождевой воды.
HL0635N.2
Решётка из оцинкованной стали для инспекционного и дренажного колодца HL635N(.0). Класс нагрузки L15-A15-макс. 1,5 т.
HL635N.0
Дренажный и инспекционный колодец для зеленых, гравийных крыш и террас с пластиковым каркасом, без решетки. Позволяет легко производить ревизию и проверку водостоков на крыше. Высота изменяется с 70 до 200 мм. Можно применить с решеткой (HL0635N.1), оцинкованной металлической решеткой HL0635N.2 или HL0635N.3.
HL635N
Дренажный и инспекционный колодец HL635N для зеленых, гравийных крыш и террас с пластиковой рамой и навинчивающейся пластиковой решеткой. Позволяет легко производить ревизию и проверку водостоков на крыше. Высота изменяется с 68 до 200 мм. Класс нагрузки K3- макс. 300 кг.
HL84.H
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 220 х 155 мм и приварного полимербитумного полотна 500 х 500 мм, уплотнительного кольца из синтетического материала, дренажного кольца из ПП для приема воды. (идеальное соединение для битумной гидроизоляции). Строительная защита во время монтажа в комплекте.
HL84.E
Гидроизоляционный комплект, 220 х 155 мм состоящий из уплотнительных колец из синтетического материала и оцинкованного стального листа 500 х 500 мм.
HL84.CU
Гидроизоляционный комплект, 220 х 155 мм состоящий из уплотнительных колец из синтетического материала и медного листа 500 х 500 мм.
HL350
Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм
HL160
Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле Ø170 мм
HL350.1
Надставной элемент d 145 мм с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа.
Применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220 мм
HL350.0
Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.
HL65P
Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65
Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом высотой 345мм.
Применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65H
Надставной элемент с гидроизоляционным полимербитумным полотном 500 х 500 мм и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL175
Листвоуловитель из высококачественной стали
HL161
Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронок серии HL62, HL64 и HL69 с надставными элементами серии HL65
HL62.1P/2
Кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с вертикальным выпуском DN125 и с электроподогревом (10-30Вт/230В)
HL62.1F/2
Кровельная воронка с корпусом из ПП для приваривания ТПО (FPO) мембраны (на основе полипропилена), вертикальным выпуском с листвоуловителем из ПП, с электрообогревом от сети 220В мощностью 10-30Вт, DN125
HL62.1H/2
Кровельная воронка для неэксплуатируемой кровли с электроподогревом от сети напряжением 230В мощностью 10-30Вт, с листвоуловителем, с теплоизоляцией, с гидроизоляционным полимербитумным полотном 500х500 мм, с вертикальным выпуском DN125
HL62.1B/2
Кровельная воронка DN125 с зажимным элементом и подогревом (10-30Вт/230В). Проходная - 148х148мм/137х137мм
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS
Сертификат соответствия на воронки с электрообогревом серии HL62 (изготовитель ООО "ХЛ-РУС")
Декларация о соответствии на кровельные воронки с электрообогревом (изготовитель HL Hutterer & Lechner GmbH)
Технические параметры
Технические данные:
Материал составных частей
Паспорт
Составные части
HL170
Решетка-листвоуловитель d 170 мм
HL062.3E
Фланец из высококачественной стали
HL062.4E
Барашковая гайка (6 шт.)
HL062N.4E
Шестигранные гайки - 6 шт.
HL062.1E
Листвоуловитель
HL62.1/2-K
Корпус воронки HL62.1/2
Доп. оборудование
HL350.1H
Надставной элемент Ø145 мм с гидроизоляционным полимербитумным полотном Ø500мм.
Применяется для подхвата второго уровня гидроизоляции, высотой монтажа 200мм
HL0635N.3
Глухая пластмассовая крышка для дренажного и инспекционного колодца HL635N(.0), разработанная специально для кровель с ограничением скорости отведения дождевой воды.
HL0635N.2
Решётка из оцинкованной стали для инспекционного и дренажного колодца HL635N(.0). Класс нагрузки L15-A15-макс. 1,5 т.
HL635N.0
Дренажный и инспекционный колодец для зеленых, гравийных крыш и террас с пластиковым каркасом, без решетки. Позволяет легко производить ревизию и проверку водостоков на крыше. Высота изменяется с 70 до 200 мм. Можно применить с решеткой (HL0635N.1), оцинкованной металлической решеткой HL0635N.2 или HL0635N.3.
HL635N
Дренажный и инспекционный колодец HL635N для зеленых, гравийных крыш и террас с пластиковой рамой и навинчивающейся пластиковой решеткой. Позволяет легко производить ревизию и проверку водостоков на крыше. Высота изменяется с 68 до 200 мм. Класс нагрузки K3- макс. 300 кг.
HL84.H
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 220 х 155 мм и приварного полимербитумного полотна 500 х 500 мм, уплотнительного кольца из синтетического материала, дренажного кольца из ПП для приема воды. (идеальное соединение для битумной гидроизоляции). Строительная защита во время монтажа в комплекте.
HL84.E
Гидроизоляционный комплект, 220 х 155 мм состоящий из уплотнительных колец из синтетического материала и оцинкованного стального листа 500 х 500 мм.
HL84.CU
Гидроизоляционный комплект, 220 х 155 мм состоящий из уплотнительных колец из синтетического материала и медного листа 500 х 500 мм.
HL350
Удлинитель Ø145 мм для трапов, кровельных воронок и надставного элемента HL350, высотой 155мм
HL160
Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле Ø170 мм
HL350.1
Надставной элемент d 145 мм с обжимным фланцем, с дренажным кольцом для приема потока воды и комплектом монтажа.
Применяется для подхвата второго уровня гидроизоляции или геотекстиля на инверсионной кровле, высотой 220 мм
HL350.0
Надставной элемент Ø145 с профилированным фланцем, применяется для подхвата второго уровня гидроизоляции.
Подходит к кровельным воронкам серий HL62, HL64 и HL69.
HL65P
Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65
Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом высотой 345мм.
Применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL65H
Надставной элемент с гидроизоляционным полимербитумным полотном 500 х 500 мм и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN125
HL175
Листвоуловитель из высококачественной стали
HL161
Дренажный фланец с переходником, предназначен для соединения лотка с кровельной воронкой на уровне гидроизоляции или соединения воронок серии HL62, HL64 и HL69 с надставными элементами серии HL65
Альтернативные варианты
HL62.1P/2
Кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с вертикальным выпуском DN125 и с электроподогревом (10-30Вт/230В)
HL62.1F/2
Кровельная воронка с корпусом из ПП для приваривания ТПО (FPO) мембраны (на основе полипропилена), вертикальным выпуском с листвоуловителем из ПП, с электрообогревом от сети 220В мощностью 10-30Вт, DN125
HL62.1H/2
Кровельная воронка для неэксплуатируемой кровли с электроподогревом от сети напряжением 230В мощностью 10-30Вт, с листвоуловителем, с теплоизоляцией, с гидроизоляционным полимербитумным полотном 500х500 мм, с вертикальным выпуском DN125
HL62.1B/2
Кровельная воронка DN125 с зажимным элементом и подогревом (10-30Вт/230В). Проходная - 148х148мм/137х137мм
Сертификаты
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00073 от 05.03.2024 (действителен до 04.03.2027, изготовитель ООО ХЛ-РУС)
Сертификат соответствия на воронки с электрообогревом серии HL62 (изготовитель ООО "ХЛ-РУС")
от 16.04.2026 г. (действителен до 15.04.2031 г.)
Сертификат соответствия № ЕАЭС RU С-RU.НА90.В.00182-26 выдан на основании протоколов испытаний №№ 26040007, 26040008 от 01.04.2026 и распространяется на продукцию фирмы ООО "ХЛ-РУС": Воронки с электрообогревом, товарный знак "HL" серии HL62
Декларация о соответствии на кровельные воронки с электрообогревом (изготовитель HL Hutterer & Lechner GmbH)
от 28.02.2025 г. (действителен до 11.02.2030 г.)
Декларация о соответствии ЕАЭС № RU Д-АТ.PA01.В.89901/25 от 28.02.2025 (действителен до 11.02.2030, изготовитель HL Hutterer & Lechner GmbH)
Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL
от 15.12.2017 г. (действителен до г.)
Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
