HL310N.2

Трапы для внутренних помещений применяются для точечного водоотведения различных стоков с уровня пола. Для достижения функционального и эстетического эффекта для конечного потребителя, при установке трапа необходимо решить несколько вопросов. В том числе скоординировать работу архитектора, сантехника, плиточника. Уже на стадии проектирования нужно обратить внимание на следующие моменты.

▲ Назначение: Вопрос, какой трап лучше применять в каждом отдельном случае, должен быть решен на стадии проектирования. Сразу нужно определить, постоянно вода будет поступать в трап (например, в душевой), или изредка (например, в котельной под группой безопасности). Еще важно, не находится ли трап в зоне возможного подтопления - тогда нужен будет трап с обратным клапаном.

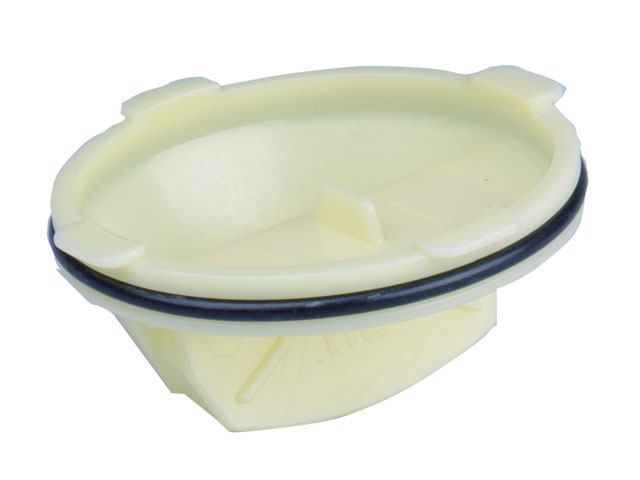

▲ Сифон: Если вода попадает в трап нерегулярно, гидрозатвор пересыхает и запахи из канализации беспрепятственно попадают в жилые помещения. Для решения проблемы с запахом существует так называемый „сухой“ сифон Primus. При наличии в нем воды он работает как обычный сифон, а когда вода испаряется, то сливное отверстие перекрывается подвижной верхней частью сифона.

Система Primus blue

Primus blue - это комбинированное запахозапирающее устройство, сочетающее в себе как механическое запирание, так и гидрозатвор, что обеспечивает абсолютную герметичность и полную защиту от неприятных запахов из канализации. Благодаря герметичности при избыточном давлении до +800 Па и при отрицательном давлении до -400 Па, Primus blue обеспечивает большую надёжность по сравнению с обычными сифонами с гидрозатворами высотой 50 мм. Кроме того, Primus blue устойчив к кратковременному подпору в отводящем трубопроводе до давления 0,5 м вод. ст. Тем самым предотвращается подтопление через трап (например при сливе воды из ванны, присоединённой к тому же отводящему трубопроводу).

▲ Пропускная способность: Метод проведения испытаний для измерения пропускной способности трапов проводится в соответствии с нормами EN 1253-1: 2015 при толщине слоя воды над решёткой 20 мм. При применении трапов для безбарьерных душевых, особенно необходимо отметить, что пропускная способность трапов должна превышать производительность душевой лейки для предотвращения перелива воды за пределы душевой.

▲ Защита от шума: В результате акустических исследований проведенных Национальным научноисследовательским институтом TGM ( Институтом Строительной Физики и Акустики), было установлено, что шум при сливе воды может передаваться от корпуса трапа через строительные конструкции. Поэтому для помещений с повышенными требованиями к звукоизоляции (квартиры, отели) был разработан комплект звукоизолирующих элементов HL6200. Он предназначен для трапов с горизонтальным выпуском. Вопрос о необходимости его применения должен быть решен до монтажа трапа.

▲ Установка: Для гарантированного отведения воды необходимо правильно определить количество трапов по пропускной способности. Уклон пола в душевых помещениях следует принимать 0.01 - 0.02 в сторону трапа (п. 17.9 СП30.13330.2020).

▲ Дизайн: В зависимости от вкуса и потребностей можно выбрать различные варианты видимых частей трапа - как решёток (по цвету и рисунку), так и подрамников.

____________________________________________________

HL 310N.2

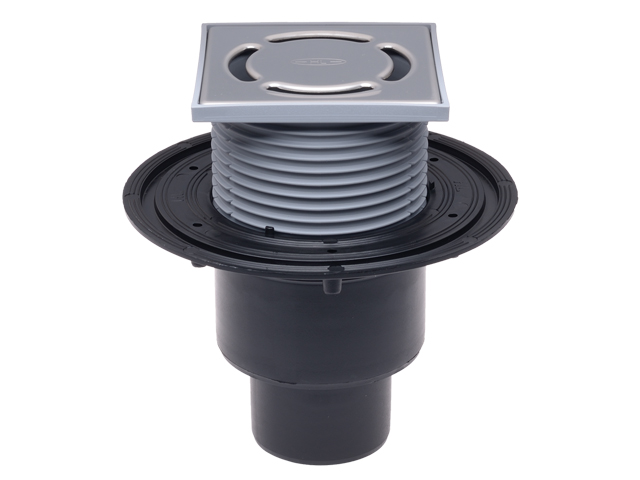

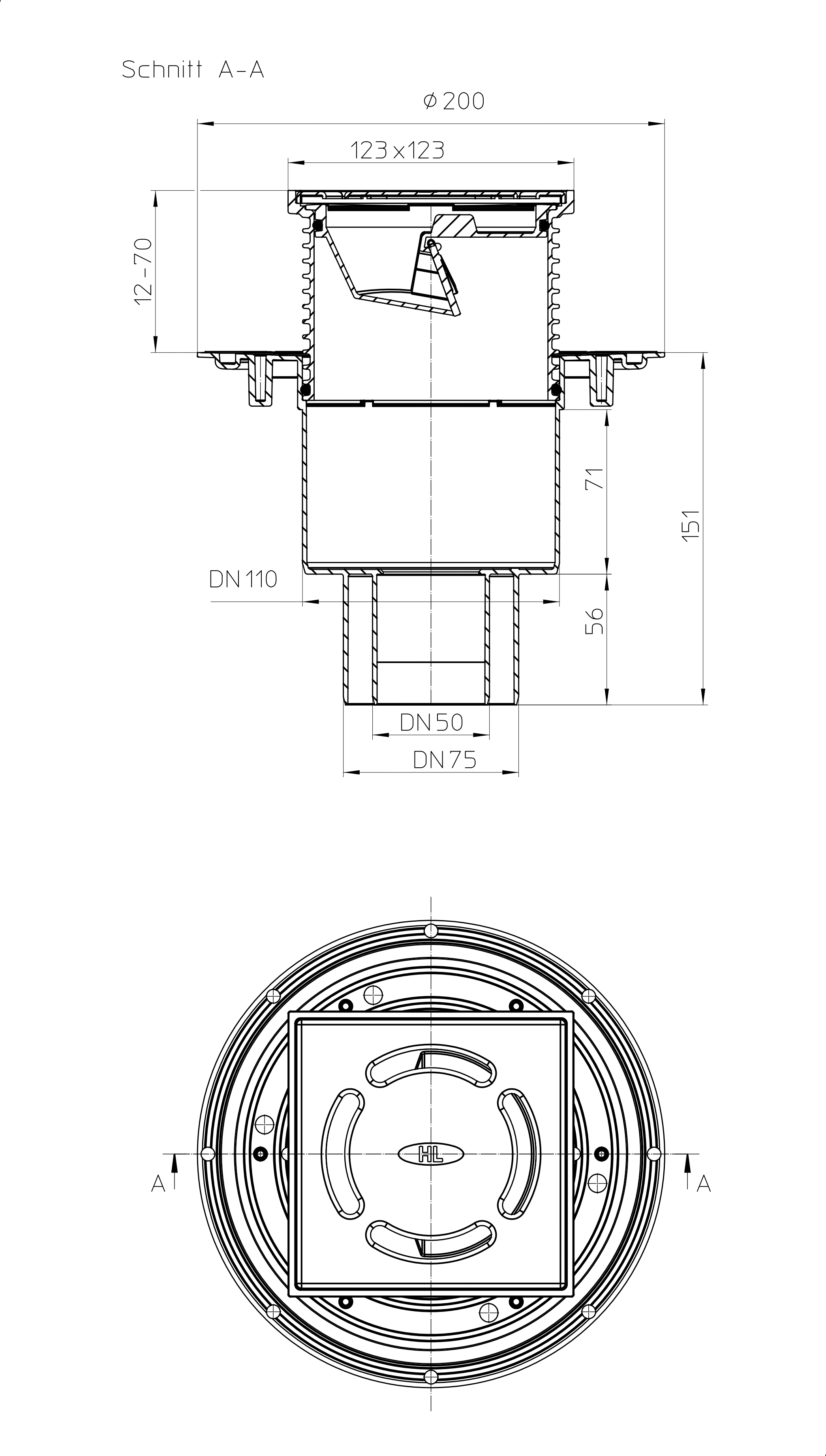

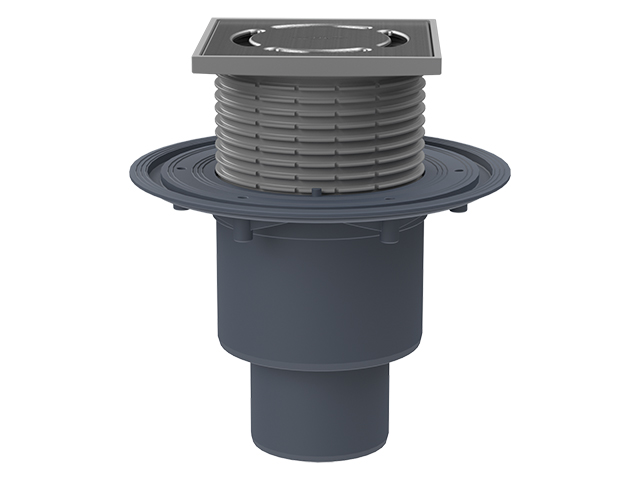

Трап для балконов и террас с решеткой из нержавеющей стали 115х115 мм в подрамнике из ПП 123х123 мм, с незамерзающим запахозапирающим устройством для предотвращения проникновения запаха, с вертикальным выпуском DN50/75/110. Строительная защита во время монтажа в комплекте.

Технические данные:

Высота монтажа:

158 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.9

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:

158 мм

Присоединительные размеры:

DN50/75/110

Пропускная способность, л/с:

0.9

Срок службы:

не менее 50 лет

Вес брутто, кг:

0,74

Надставной элемент:

12-70 мм/123x123 мм

Объем, м3:

0.010288125

Решетка:

115 x 115 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Запахозапирающее устройство:

ABS

Корпус:

Полипропилен

Материал решётки:

Нержавеющая сталь

Надставной элемент:

Полипропилен

Подрамник:

Полипропилен

HL310N.2

pdf
578.21 Kb

Скачать pdf

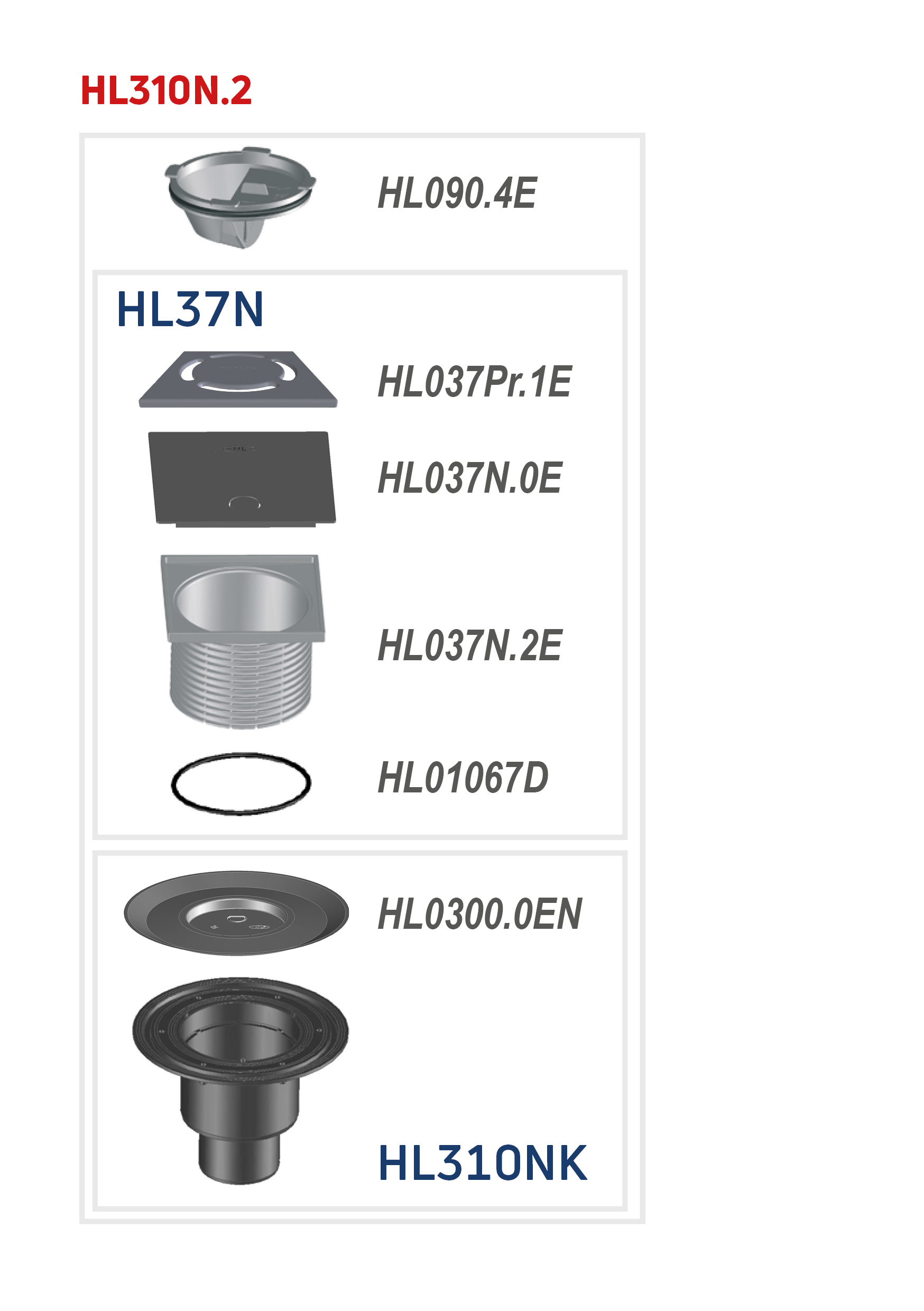

HL01067D

HL0300.0EN

HL037N.0E

HL037N.2E

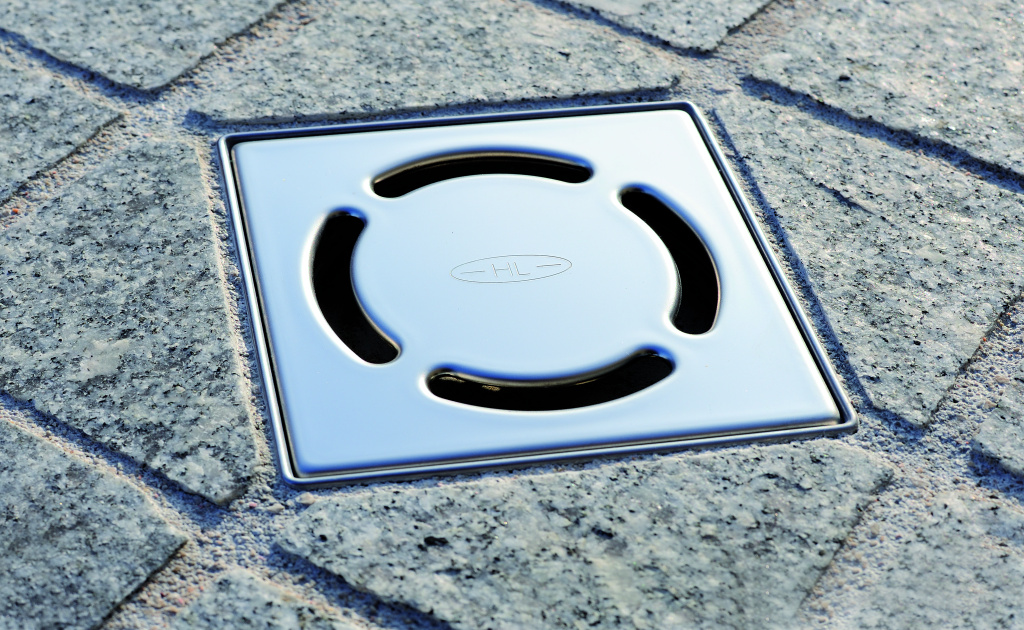

HL037Pr.1E

HL090.4E

HL310K

HL840

Противопожарная муфта для вертикальных трапов серии HL310 (DN50/75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL619

Фиксирующие планки "FixIT" для фиксирования надставных элементов или насадных подрамников к HL- трапам для внутренних помещений или к большим трапам.

HL9/7/8

Переходник DN75/DN80 предназначен для соединения канализационного оборудования из пластика, а также безнапорной канализационной трубы из ПВХ или ПП со стальной трубой или с чугунной безраструбной трубой (SML).

HL82r

Комплект электроподогрева состоящий из саморегулирующегося кабеля Rayhem, самоклеющегося теплопроводного полотна, скотч-фольги 10м и пластикового зажима для фиксации кабеля. Мощность 18 Ватт, напряжение 230 Вольт.

HL181

Плоский листвоуловитель к трапам для балконов и террас серии HL80, HL90 и HL310NK, HL510NK

HL180

Дренажный фланец d 110 мм для приема потока воды с гидроизоляции в инверсионной кровле

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL340N

Удлинитель для трапов, высотой 100мм

HL83.PP

Гидроизоляционный комплект для мембран из ПП (FPO) d 287мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL83.P

Гидроизоляционный комплект для мембран ПВХ d 287 мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL83.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196 x 114 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 400 х 400 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL83.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 196 х 114 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов

HL83

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с EPDM мембраной 400x400 мм, резинового уплотнительного кольца и комплекта саморезов

HL83.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с резиновым уплотнительным кольцом и комплекта саморезов

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном d 420 мм для соединения с битумной гидроизоляцией

HL85NC

Надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

HL310NH.2

Трап для балконов и террас с решеткой 115*115 мм в подрамнике 123*123 мм, незамерзающим запахозапирающим затвором для предотвращения проникновения запаха, с вертикальным выпуском DN50/75/110.

HL310N.2-3000

Трап для балконов и террас с решеткой 115*115 мм в подрамнике 121*121 мм, незамерзающим запахозапирающим затвором для предотвращения проникновения запаха, с вертикальным выпуском, DN50/75/110. Строительная защита во время монтажа в комплекте.

HL310NG.2

Трап для балконов и террас с решеткой из чугуна 137*137 мм в чугунном подрамнике 150*150 мм, незамерзающим запахозапирающим затвором для предотвращения проникновения запаха, с вертикальным выпуском DN50/75/110. Строительная защита во время монтажа в комплекте.
