Трапы для внутренних помещений применяются для точечного водоотведения различных стоков с уровня пола. Для достижения функционального и эстетического эффекта для конечного потребителя, при установке трапа необходимо решить несколько вопросов. В том числе скоординировать работу архитектора, сантехника, плиточника. Уже на стадии проектирования нужно обратить внимание на следующие моменты.
▲ Назначение: Вопрос, какой трап лучше применять в каждом отдельном случае, должен быть решен на стадии проектирования. Сразу нужно определить, постоянно вода будет поступать в трап (например, в душевой), или изредка (например, в котельной под группой безопасности). Еще важно, не находится ли трап в зоне возможного подтопления - тогда нужен будет трап с обратным клапаном.
▲ Сифон: Если вода попадает в трап нерегулярно, гидрозатвор пересыхает и запахи из канализации беспрепятственно попадают в жилые помещения. Для решения проблемы с запахом существует так называемый „сухой“ сифон Primus. При наличии в нем воды он работает как обычный сифон, а когда вода испаряется, то сливное отверстие перекрывается подвижной верхней частью сифона.
Система Primus blue
Primus blue - это комбинированное запахозапирающее устройство, сочетающее в себе как механическое запирание, так и гидрозатвор, что обеспечивает абсолютную герметичность и полную защиту от неприятных запахов из канализации. Благодаря герметичности при избыточном давлении до +800 Па и при отрицательном давлении до -400 Па, Primus blue обеспечивает большую надёжность по сравнению с обычными сифонами с гидрозатворами высотой 50 мм. Кроме того, Primus blue устойчив к кратковременному подпору в отводящем трубопроводе до давления 0,5 м вод. ст. Тем самым предотвращается подтопление через трап (например при сливе воды из ванны, присоединённой к тому же отводящему трубопроводу).
▲ Пропускная способность: Метод проведения испытаний для измерения пропускной способности трапов проводится в соответствии с нормами EN 1253-1: 2015 при толщине слоя воды над решёткой 20 мм. При применении трапов для безбарьерных душевых, особенно необходимо отметить, что пропускная способность трапов должна превышать производительность душевой лейки для предотвращения перелива воды за пределы душевой.
▲ Защита от шума: В результате акустических исследований проведенных Национальным научноисследовательским институтом TGM ( Институтом Строительной Физики и Акустики), было установлено, что шум при сливе воды может передаваться от корпуса трапа через строительные конструкции. Поэтому для помещений с повышенными требованиями к звукоизоляции (квартиры, отели) был разработан комплект звукоизолирующих элементов HL6200. Он предназначен для трапов с горизонтальным выпуском. Вопрос о необходимости его применения должен быть решен до монтажа трапа.
▲ Установка: Для гарантированного отведения воды необходимо правильно определить количество трапов по пропускной способности. Уклон пола в душевых помещениях следует принимать 0.01 - 0.02 в сторону трапа (п. 17.9 СП30.13330.2020).

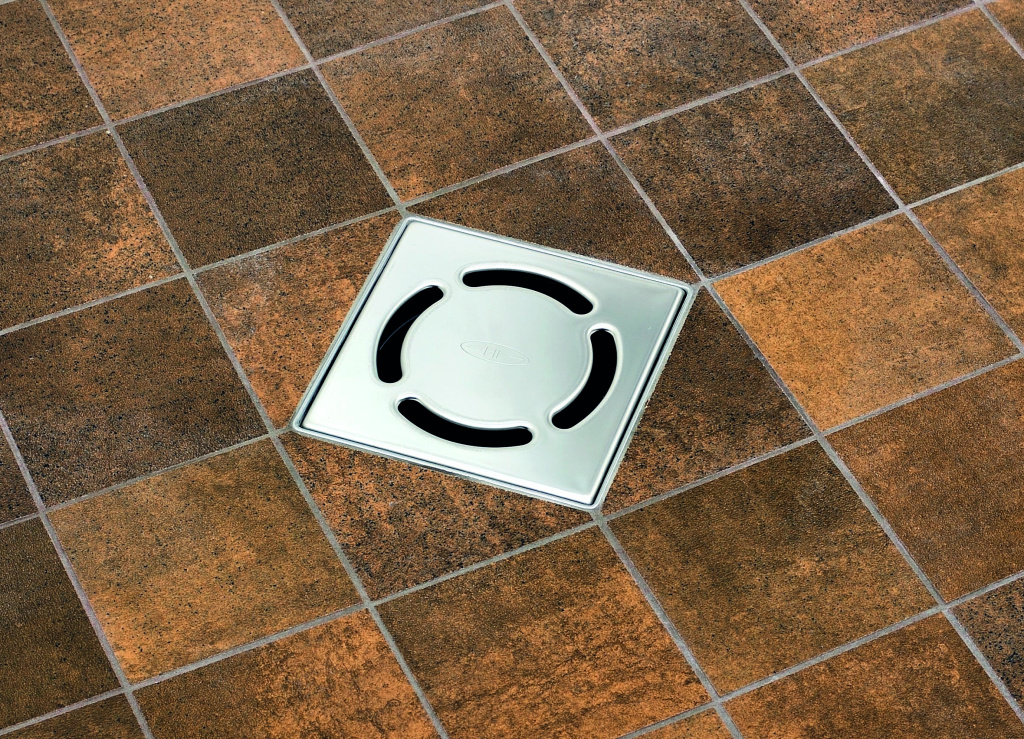

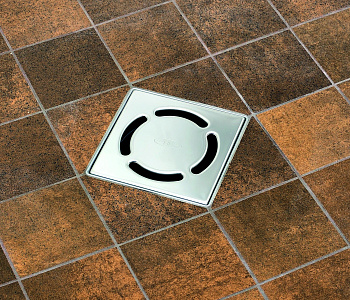

▲ Дизайн: В зависимости от вкуса и потребностей можно выбрать различные варианты видимых частей трапа - как решёток (по цвету и рисунку), так и подрамников.
|
|
HL 310Prblue

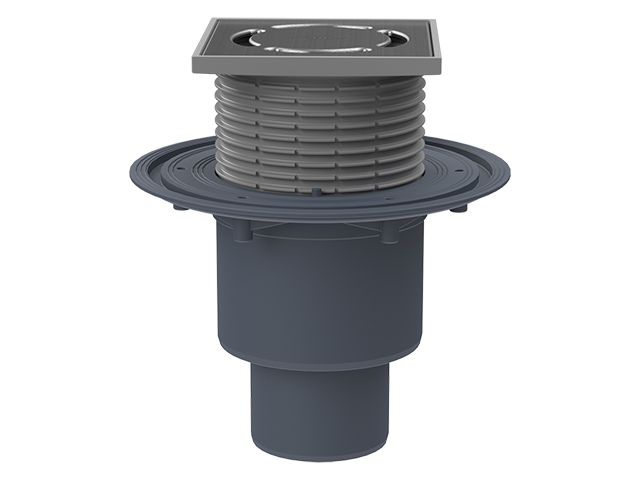

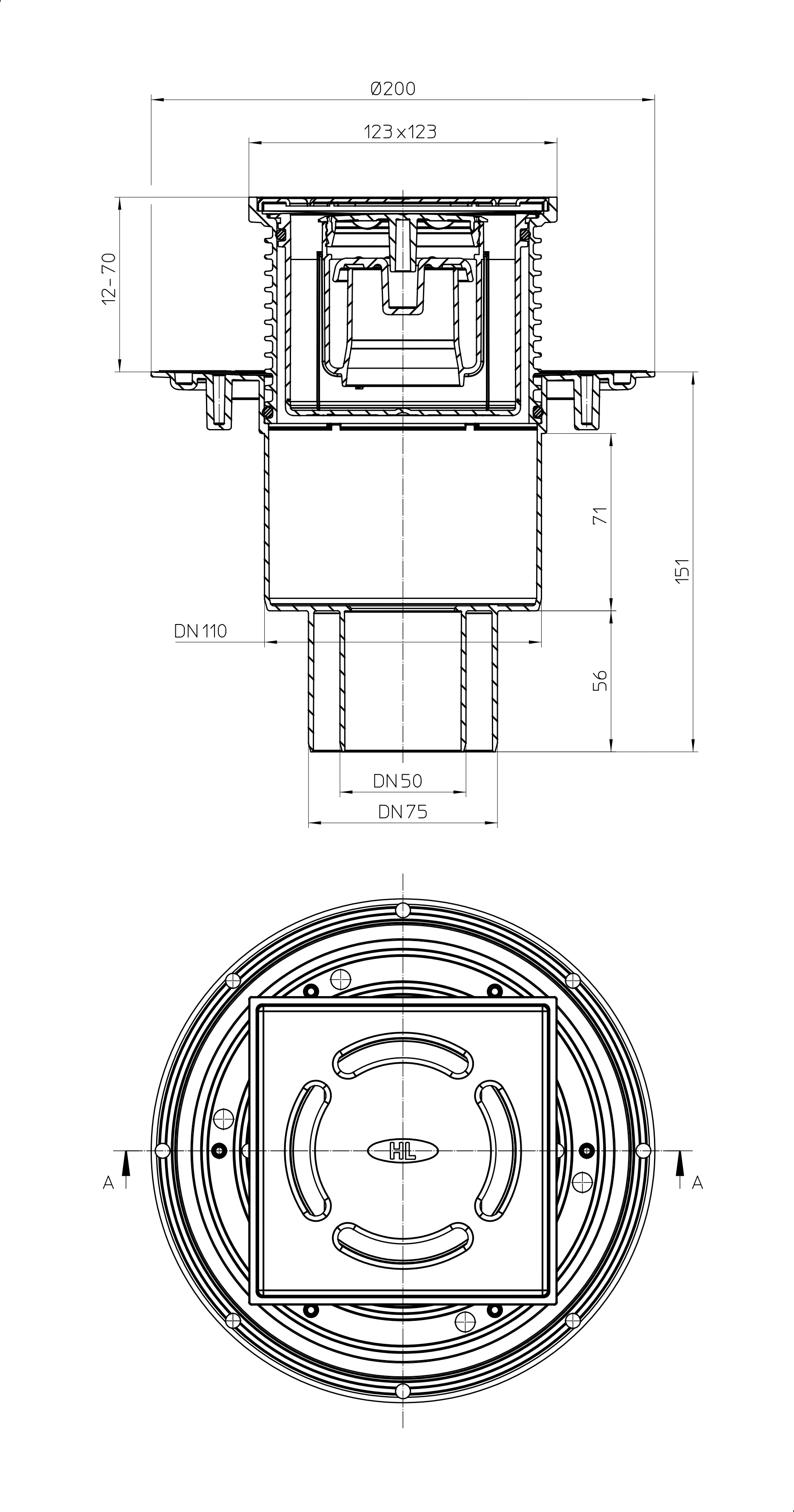

Трап для внутренних помещений DN50/75/110 вертикальный, с запахозапирающим устройством Primus blue, с подрамником из ПП 123х123 мм и решеткой из нержавеющей стали 115х115 мм. Строительная защита во время монтажа в комплекте.
Технические данные:
Материал составных частей
HL310Prblue
HL01067D
HL037N.0E
HL037N.2E
HL037Pr.1E
HL0510.12E
HL310K
HL340N
Удлинитель для трапов, высотой 100мм
HL85N
Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции
HL85NC
Надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики
HL85NH
Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном d 420 мм для соединения с битумной гидроизоляцией
HL83.0
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с резиновым уплотнительным кольцом и комплекта саморезов
HL83
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с EPDM мембраной 400x400 мм, резинового уплотнительного кольца и комплекта саморезов
HL83.H
Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 196 х 114 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов
HL83.M
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196 x 114 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 400 х 400 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов
HL83.P
Гидроизоляционный комплект для мембран ПВХ d 287 мм, включающий винты (6 шт.) и уплотнительное кольцо.
HL840
Противопожарная муфта для вертикальных трапов серии HL310 (DN50/75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150
HL9/1
Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/50
Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/50/1
Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7
Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7/1
Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL619
Фиксирующие планки "FixIT" для фиксирования надставных элементов или насадных подрамников к HL- трапам для внутренних помещений или к большим трапам.
HL310N

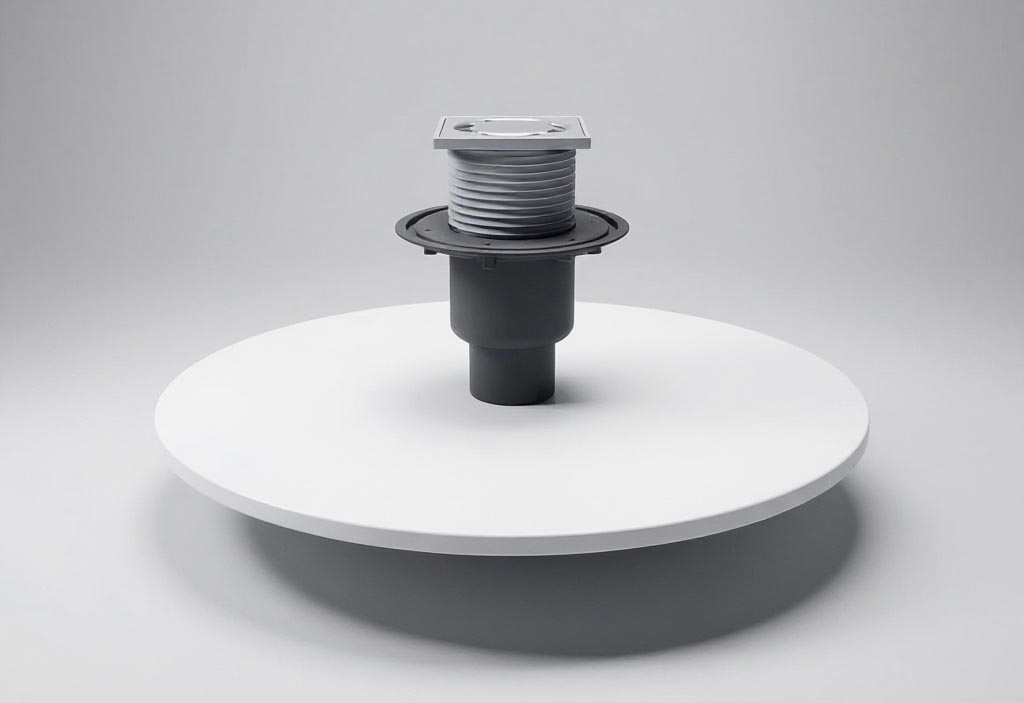

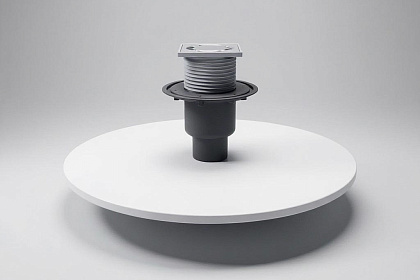

Трап для внутренних помещений с решеткой 115*115 мм в подрамнике 123*123 мм, высотой гидрозатвора 50 мм, с вертикальным выпуском DN50/75/110
HL310PrblueG
Трап для внутренних помещений DN50/75/110 вертикальный, с запахозапирающим устройством Primus blue, чугунными подрамниками 150 х 150 мм и решеткой 137 х 137 мм. Строительная защита во время монтажа в комплекте.
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS
Технические параметры
Технические данные:
Материал составных частей
Паспорт

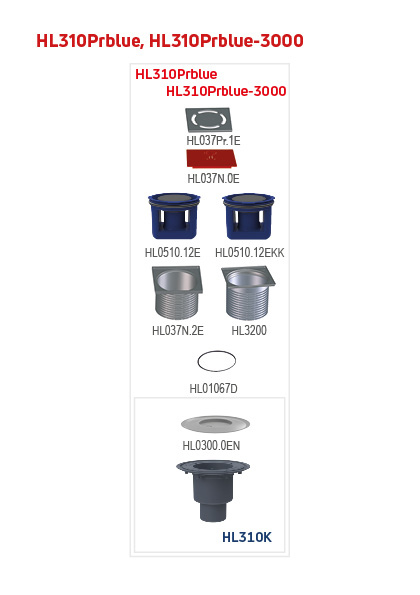

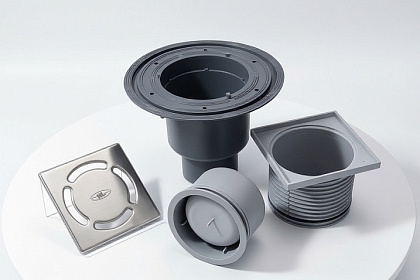

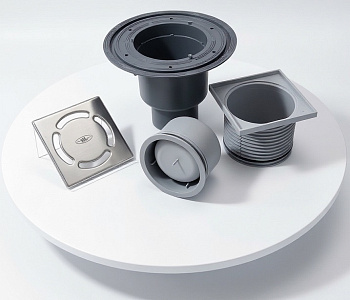

Составные части
HL01067D
HL037N.0E
HL037N.2E
HL037Pr.1E
HL0510.12E
Запахозапирающее устройство "Primus blue" - это новое запахозапирающее устройство, которое устраняет неприятные запахи с помощью и без помощи воды. Подходит для трапов серии HL310 и HL510
HL310K
Корпус трапа для внутренних помещений DN50/75/110 вертикальный
Доп. оборудование
HL340N
Удлинитель для трапов, высотой 100мм
HL85N
Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции
HL85NC
Надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики
HL85NH
Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном d 420 мм для соединения с битумной гидроизоляцией
HL83.0
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с резиновым уплотнительным кольцом и комплекта саморезов
HL83
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с EPDM мембраной 400x400 мм, резинового уплотнительного кольца и комплекта саморезов
HL83.H
Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 196 х 114 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов
HL83.M
Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196 x 114 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 400 х 400 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов
HL83.P
Гидроизоляционный комплект для мембран ПВХ d 287 мм, включающий винты (6 шт.) и уплотнительное кольцо.
HL840
Противопожарная муфта для вертикальных трапов серии HL310 (DN50/75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150
HL9/1
Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/50
Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/50/1
Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7
Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL9/7/1
Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь
HL619
Фиксирующие планки "FixIT" для фиксирования надставных элементов или насадных подрамников к HL- трапам для внутренних помещений или к большим трапам.
Альтернативные варианты
HL310N
Трап для внутренних помещений с решеткой 115*115 мм в подрамнике 123*123 мм, высотой гидрозатвора 50 мм, с вертикальным выпуском DN50/75/110
HL310PrblueG
Трап для внутренних помещений DN50/75/110 вертикальный, с запахозапирающим устройством Primus blue, чугунными подрамниками 150 х 150 мм и решеткой 137 х 137 мм. Строительная защита во время монтажа в комплекте.
Сертификаты
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00073 от 05.03.2024 (действителен до 04.03.2027, изготовитель ООО ХЛ-РУС)
Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL
от 15.12.2017 г. (действителен до г.)
Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
