Все преимущества душевых лотков серии HL53Prblue
|

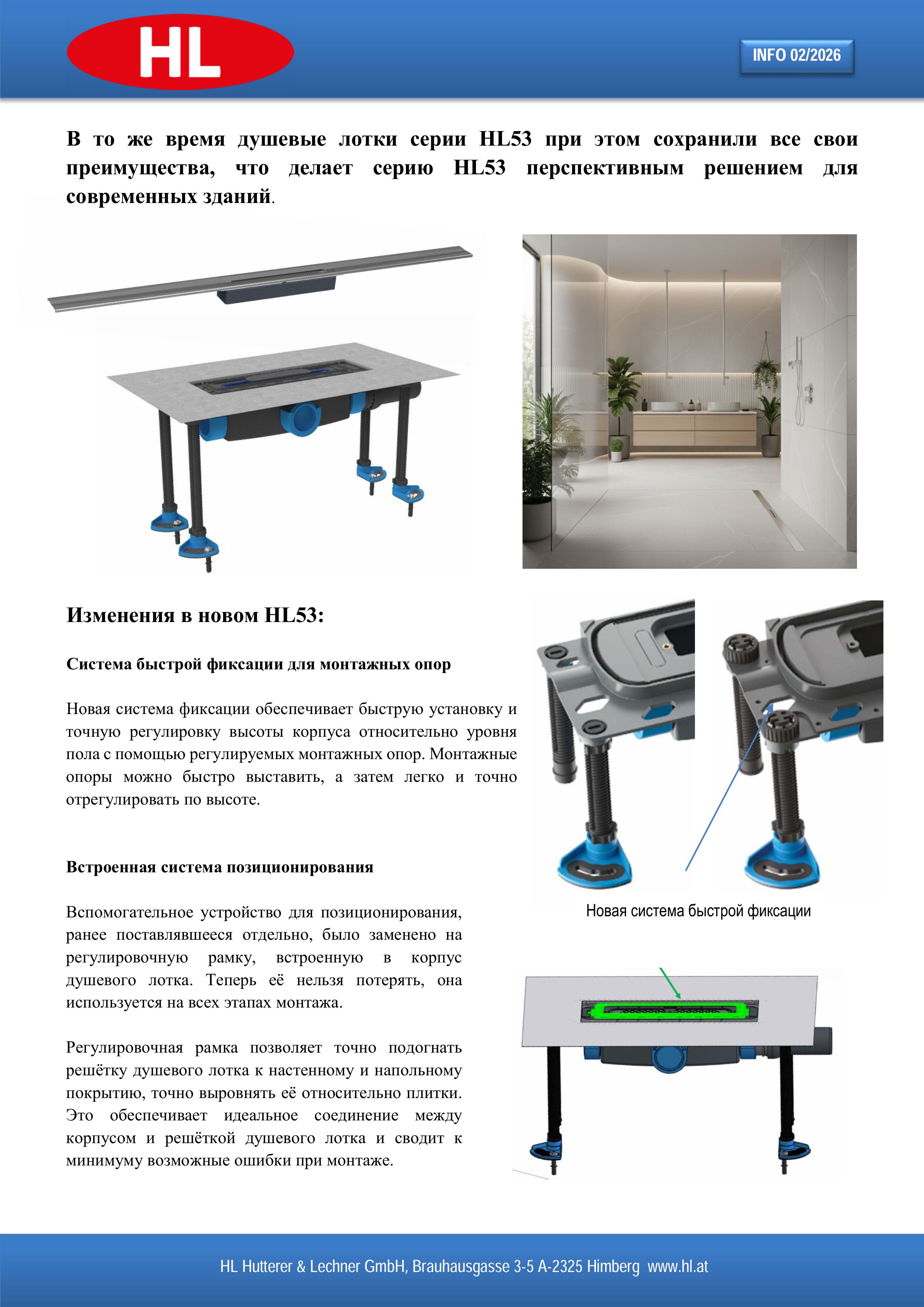

» Быстрая регулировка высоты. Новая система фиксации обеспечивает быструю установку и точную регулировку высоты корпуса относительно уровня пола с помощью регулируемых монтажных опор. Монтажные опоры можно быстро выставить, а затем легко и точно отрегулировать по высоте. |
|
|
|
|
Старая система фиксации |
Новая система быстрой фиксации |
|
|
|
|
|

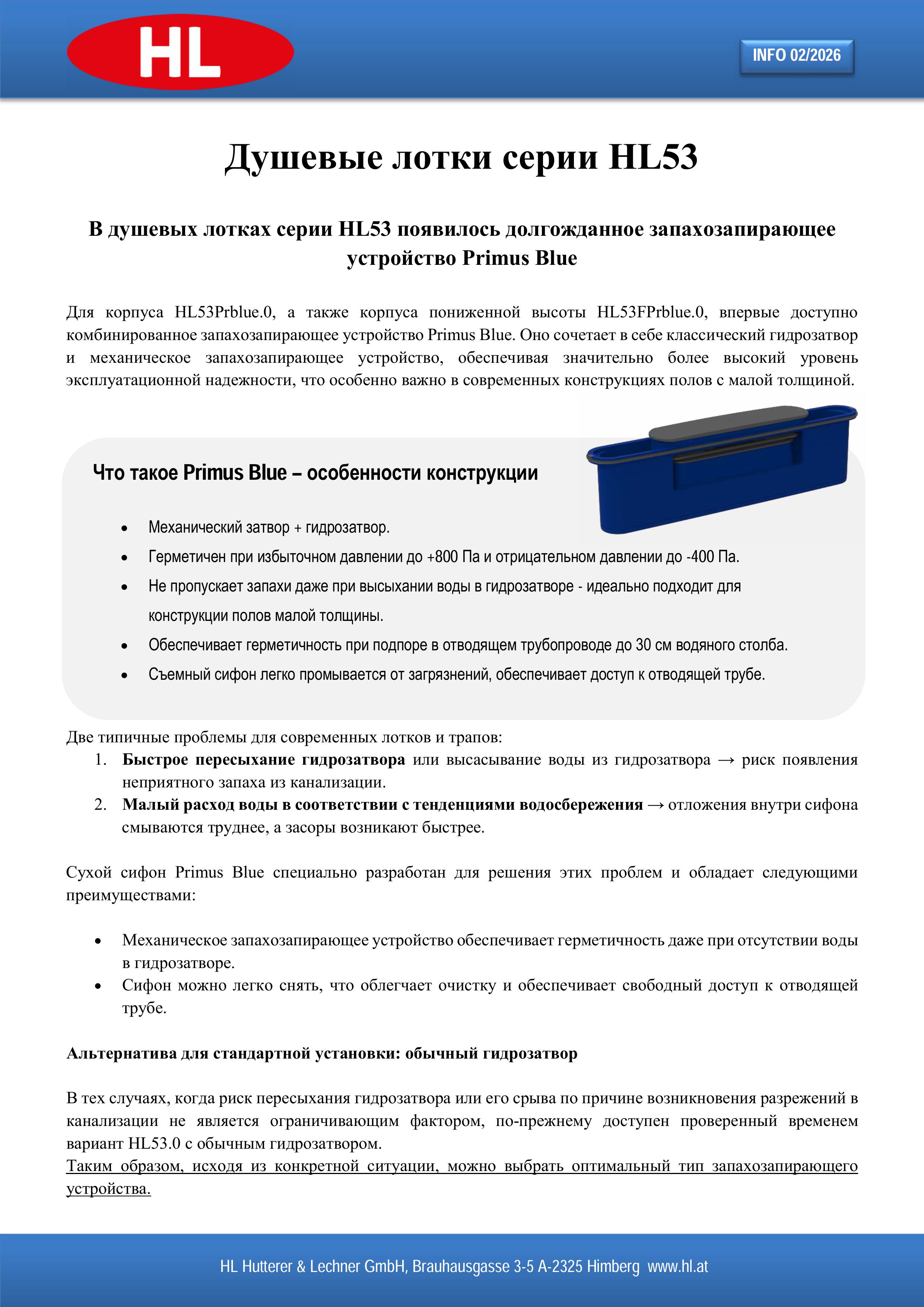

» Новое комбинированное запахозапирающее устройство Primus Blue.
Для корпуса HL53Prblue.0, а также корпуса пониженной высоты HL53FPrblue.0, впервые доступно комбинированное запахозапирающее устройство Primus Blue. Оно сочетает в себе классический гидрозатвор и механическое запахозапирающее устройство, обеспечивая значительно более высокий уровень эксплуатационной надежности, особенно в современных конструкциях полов с малой толщиной.
|
Что такое Primus Blue – особенности конструкции:
|
|
» Простота очистки.
Благодаря съёмному запахозапирающему устройству.
» Соединение с канализационными трубами.
Горизонтальный выпуск возможен в любом направлении - вперёд-назад, вправо-влево + шарнирный выпуск регулируется от 0 до 15 градусов.

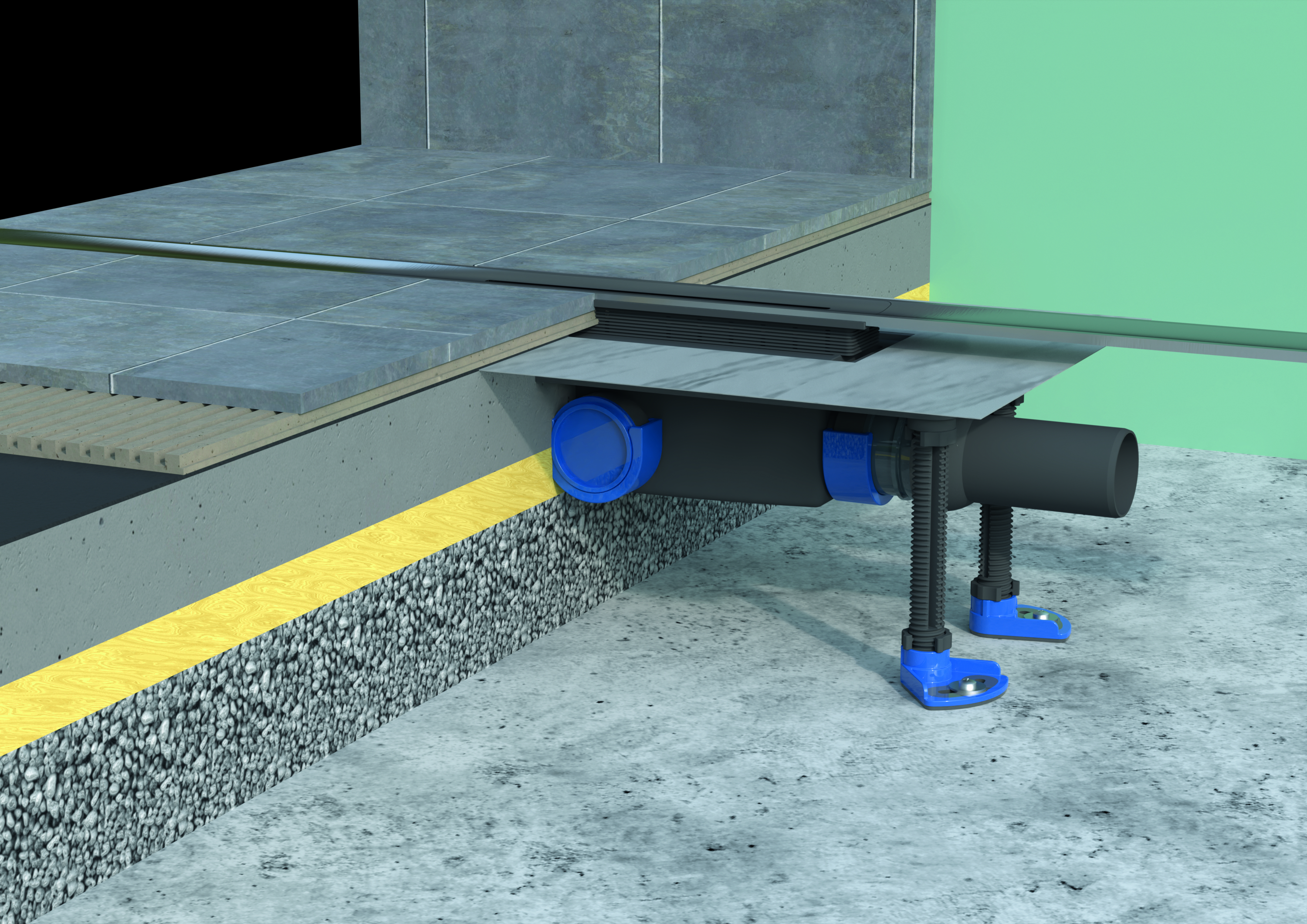

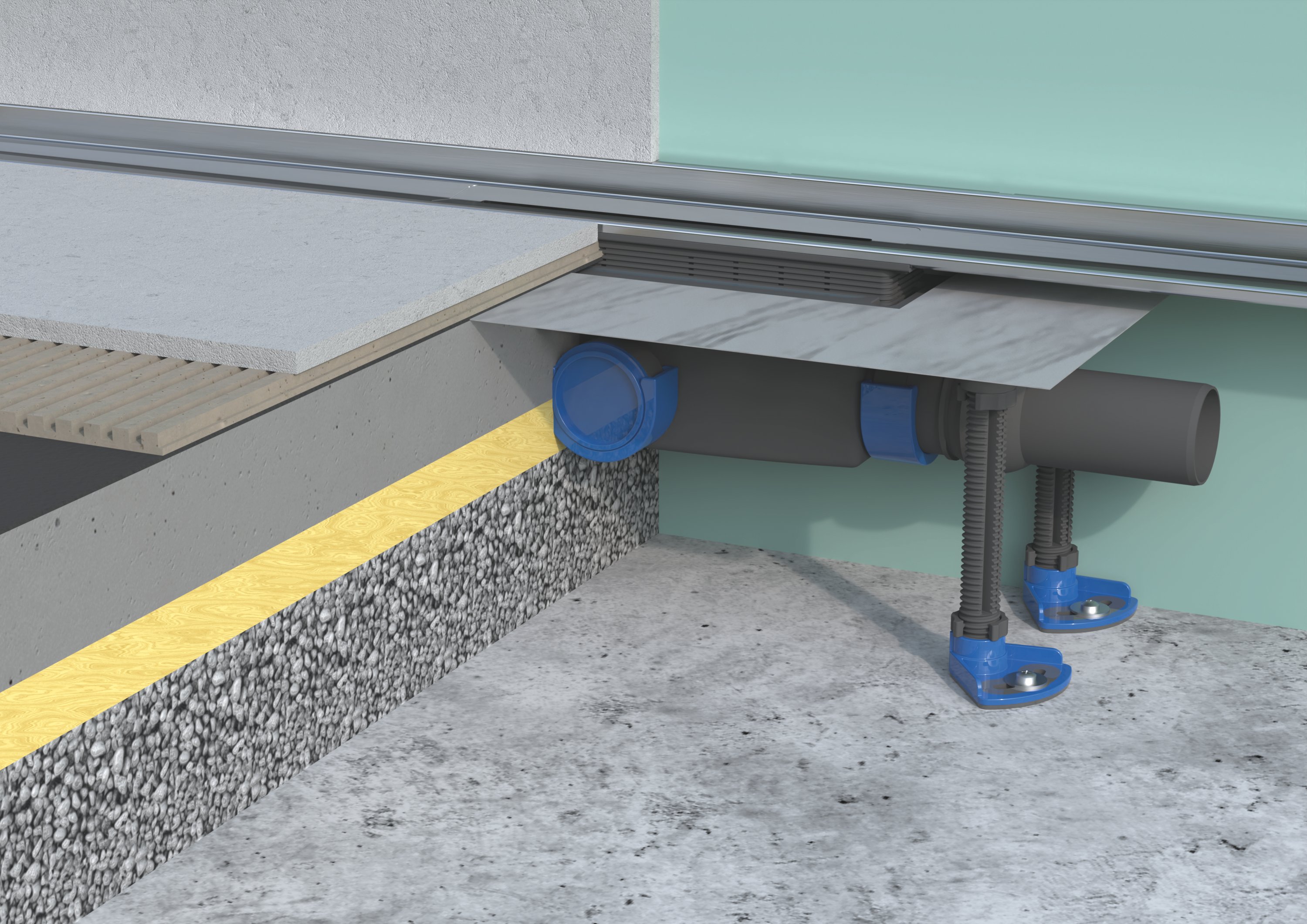

Пример монтажа
HL53FPrblue.0
Скачать страницу
Архитектура безгранична, а значит, и ванные комнаты безграничны
«Наша цель — предлагать архитекторам решения, позволяющие им без компромиссов воплощать свои идеи и проекты в жизнь". Душевые лотки от HL идеально подходят для любых мест, где предъявляются самые высокие требования к функциональности и дизайну – будь то жилые квартиры и частные дома, туристическая отрасль или здравоохранение.
Всегда считалось, что при выборе безбарьерной душевой принимается во внимание только удобство её использования. Но наряду с этим существуют ещё и другие причины для выбора именно такого вида душевой. Применение безбарьерных душевых не ограниченных перегородками, не только зрительно увеличивает помещение, но и дает возможность индивидуального подбора интерьера душевой. Можно выбрать форму и размер душевой лейки, подобрать плитку для облицовки стен и пола, поддерживающих исполнение самых смелых фантазий дизайнера, а также выбрать тип, форму и расположение сливной решётки. Можно выбрать точечное или линейное отведение воды, расположить слив в середине душевой кабины, или на её границе - всё вместе это дает просто уникальные возможности для реализации любых требований заказчика и идей дизайнеров.
Строительная практика меняется: более тонкие напольные покрытия, более короткие сроки строительства, более высокие требования к качеству работ и компания HL развивается вместе с ними. Серия душевых лотков HL53 предлагает решение с уменьшенным набором компонентов и тщательно продуманными деталями монтажа.
Душевые лотки серии HL53 подходят к различным конструктивным условиям и функциональным требованиям. Также доступен большой выбор решёток, которые можно подобрать в соответствии с этой системой. Будь то тонкие напольные покрытия, плитка, керамические покрытия или натуральный камень – серия HL53 предлагает идеальное решение для любого применения.
Душевые лотки серии HL53 - это хорошо зарекомендовавшая себя система для безбарьерных душевых. Ее гибкость и простота монтажа доказали свою эффективность на практике, а новые усовершенствованные функции душевых лотков серии HL53Prblue дополняют известные преимущества серии HL53, создавая перспективное решение для водоотведения. HL53Prblue идеально вписывается в новые тенденции в дизайне ванных комнат и изменившиеся условия в отрасли.
» Точная установка.
Монтажный блок со встроенным позиционирующим устройством для точного позиционирования решёток душевого лотка. Регулировочная рамка позволяет точно подогнать решётку душевого лотка к настенному и напольному покрытию, точно выровнять её относительно плитки. Это обеспечивает идеальное соединение между корпусом и решёткой душевого лотка и сводит к минимуму возможные ошибки при монтаже. Регулировочная рама может поворачиваться на 180°, что облегчает монтаж для различных вариантов расположения душевого лотка.
» Практически безграничные возможности дизайна.
Новый душевой лоток HL53Prblue предлагает идеальное решение для любого применения, будь то тонкослойные выравнивающие полы, плитка и керамические покрытия или натуральный камень.
» Различные варианты установки.
Душевой лоток HL53FPrblue можно устанавливать как в центре душевой, так и возможен пристенный монтаж.
» Максимальная эффективность.
Конструкция самого лотка обеспечивает высочайшую гигиеничность и безопасность его использования.
|
» Совместим с 5 видами решёток (в комплект не входят).
Серия HL053M → нержавеющая сталь матовая длиной от 800 до 1500мм,
Серия HL053P → нержавеющая сталь полированная длиной от 800 до 1500мм,
Серия HL053S → нержавеющая сталь "Стандарт" с выгнутым профилем переменного радиуса длиной 900, 1000 или 1200мм,
Серия HL053Sblack → нержавеющая сталь с покрытием PVD черная матовая длиной 900, 1000 или 1200мм,
Серия HL053WS → нержавеющая сталь "Стандарт" для пристенного монтажа длиной 900, 1000 или 1200мм.
|

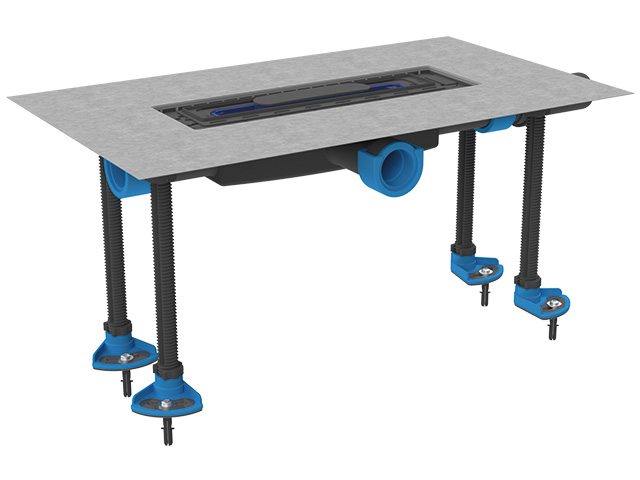

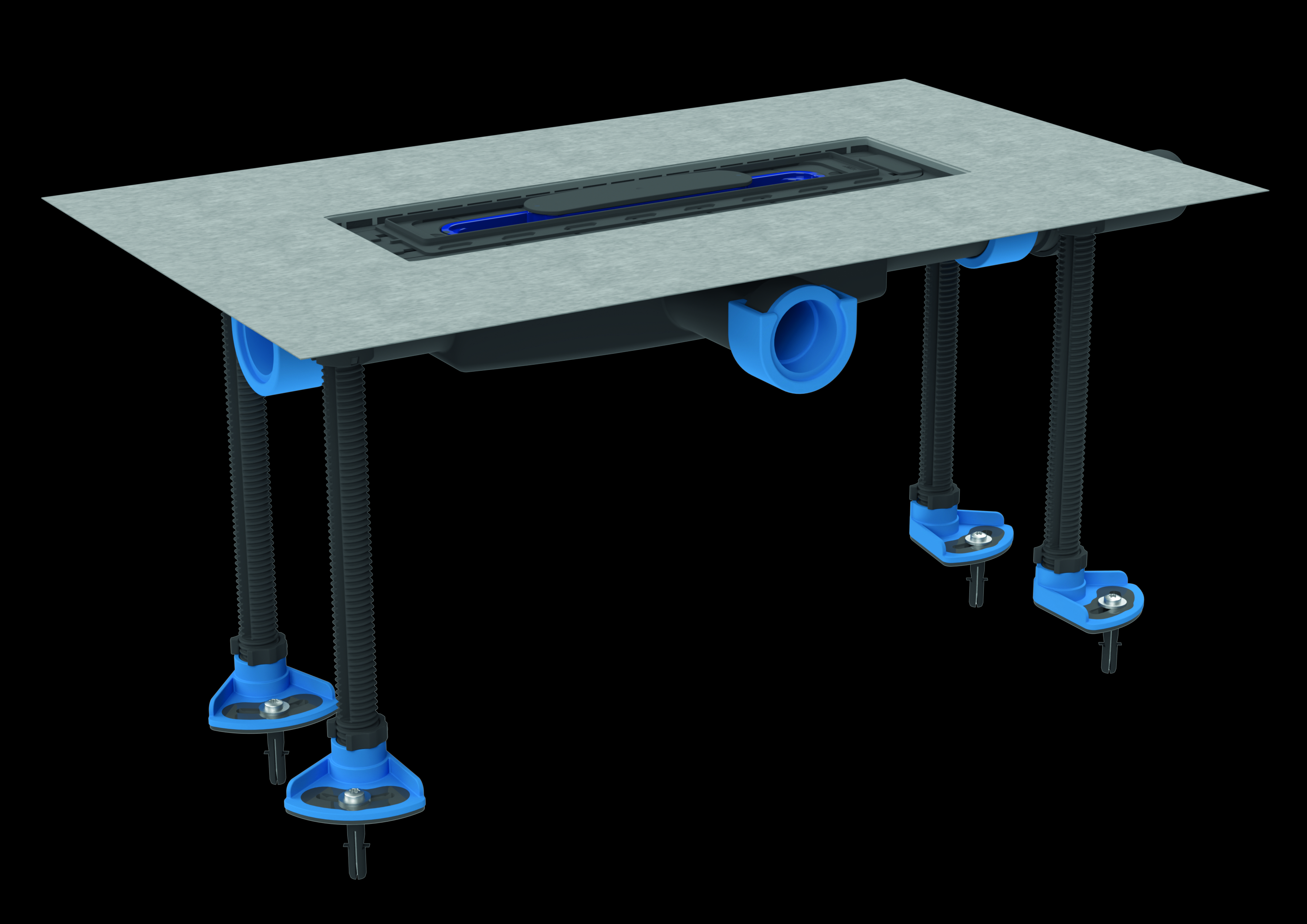

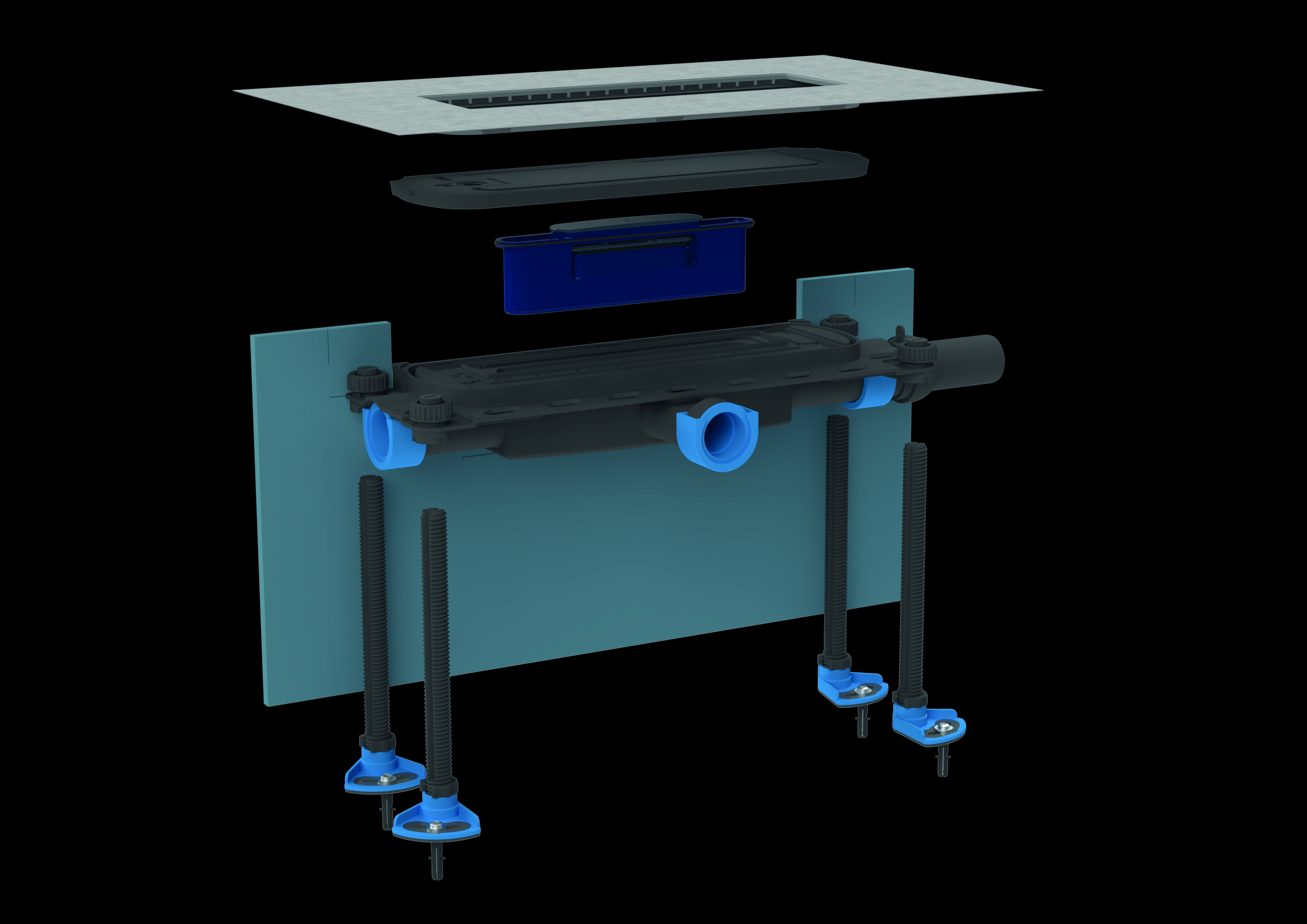

HL53FPrblue.0
Корпус душевого лотка пониженной высотой с выпуском DN40, комплект для гидроизоляции допускает пристенный монтаж, выпускной патрубок может быть расположен слева, справа или по центру, регулируемые по высоте опоры, съемный сухой сифон Primus blue.
Высота монтажа: 65-238 мм.
Q = 0,50 л/сек.
Технические данные:
Материал составных частей
HL053N.1E
HL053P/140
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1400 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053Sblack/120
Решётка душевого лотка InFloor, высококачественная нержавеющая сталь „Стандарт“ покрытый черным матовым PVD-покрытием, длиной 1200 мм.
HL053Sblack/100
Решётка душевого лотка InFloor, высококачественная нержавеющая сталь „Стандарт“ покрытый черным матовым PVD-покрытием. Для напольных покрытий толщиной 8-36 мм включая плиточный клей, длиной 1000 мм.
HL053Sblack/90
Решётка душевого лотка InFloor, высококачественная нержавеющая сталь „Стандарт“ покрытый черным матовым PVD-покрытием. Для напольных покрытий толщиной 8-36 мм включая плиточный клей, длиной 900 мм.
HL053WS/120
Решетка "Стандарт" из нержавеющего стального листа 1,5 мм с матовой поверхностью длиной 1200 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 12-32 мм и настенных покрытий 12-24 мм (включая плиточный клей). Для пристенного монтажа.
HL053WS/100
Решетка "Стандарт" из нержавеющего стального листа 1,5 мм с матовой поверхностью длиной 1000 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 12-32 мм и настенных покрытий 12-24 мм (включая плиточный клей). Для пристенного монтажа.
HL053WS/90
Решетка из нержавеющего стального листа 1,5 мм с матовой поверхностью длиной 900 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 12-32 мм и настенных покрытий 12-24 мм (включая плиточный клей). Для пристенного монтажа.
HL053S/90
Решётка для душевых лотков серии HL53 "InFloor", высококачественная нержавеющая сталь, серии "Стандарт", специальный профиль с уклоном
HL053S/120
Решётка для душевых лотков серии HL53 "InFloor", высококачественная нержавеющая сталь, серии "Стандарт", специальный профиль с уклоном
HL053S/100
Решётка для душевых лотков серии HL53 "InFloor", высококачественная нержавеющая сталь, серии "Стандарт", специальный профиль с уклоном
HL053P/90
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 900 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/80
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 800 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/150
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1500 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/100
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1000 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/130
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1300 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/120
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1200 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/110
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1100 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/100
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1000 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/90
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 900 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/80
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 800 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/150
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1500 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/140
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1400 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/130
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1300 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/120
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1200 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/110
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1100 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL53Prblue.0
Корпус душевого лотка с выпуском DN50, комплект для гидроизоляции допускает пристенный монтаж, выпускной патрубок может быть расположен слева, справа или по центру, регулируемые по высоте опоры, съемный сухой сифон Primus blue.
Технические параметры
Технические данные:
Материал составных частей

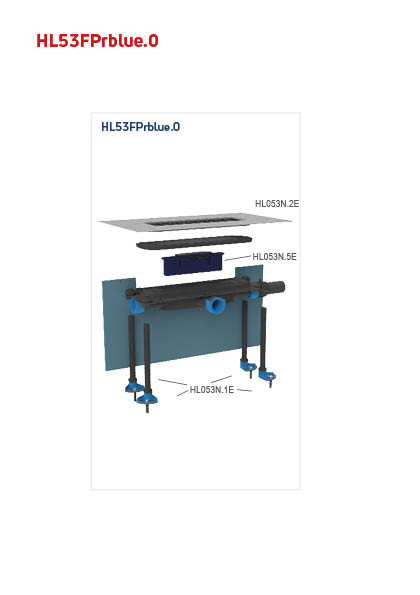

Составные части
HL053N.1E
Комплект для регулировки высоты корпуса лотка (комплект 4 шт.)
HL053N.2E
Гидроизоляционный комплект с полотном из термопластичного эластомера
HL053N.5E
Сухой сифон 'Primus blue' для лотков серий HL53Prblue
Доп. оборудование
HL053P/140
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1400 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053Sblack/120
Решётка душевого лотка InFloor, высококачественная нержавеющая сталь „Стандарт“ покрытый черным матовым PVD-покрытием, длиной 1200 мм.
HL053Sblack/100
Решётка душевого лотка InFloor, высококачественная нержавеющая сталь „Стандарт“ покрытый черным матовым PVD-покрытием. Для напольных покрытий толщиной 8-36 мм включая плиточный клей, длиной 1000 мм.
HL053Sblack/90
Решётка душевого лотка InFloor, высококачественная нержавеющая сталь „Стандарт“ покрытый черным матовым PVD-покрытием. Для напольных покрытий толщиной 8-36 мм включая плиточный клей, длиной 900 мм.
HL053WS/120
Решетка "Стандарт" из нержавеющего стального листа 1,5 мм с матовой поверхностью длиной 1200 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 12-32 мм и настенных покрытий 12-24 мм (включая плиточный клей). Для пристенного монтажа.
HL053WS/100
Решетка "Стандарт" из нержавеющего стального листа 1,5 мм с матовой поверхностью длиной 1000 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 12-32 мм и настенных покрытий 12-24 мм (включая плиточный клей). Для пристенного монтажа.
HL053WS/90
Решетка из нержавеющего стального листа 1,5 мм с матовой поверхностью длиной 900 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 12-32 мм и настенных покрытий 12-24 мм (включая плиточный клей). Для пристенного монтажа.
HL053S/90
Решётка для душевых лотков серии HL53 "InFloor", высококачественная нержавеющая сталь, серии "Стандарт", специальный профиль с уклоном
HL053S/120
Решётка для душевых лотков серии HL53 "InFloor", высококачественная нержавеющая сталь, серии "Стандарт", специальный профиль с уклоном
HL053S/100
Решётка для душевых лотков серии HL53 "InFloor", высококачественная нержавеющая сталь, серии "Стандарт", специальный профиль с уклоном
HL053P/90
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 900 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/80
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 800 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/150
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1500 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/100
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1000 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/130
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1300 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/120
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1200 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/110
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1100 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/100
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1000 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/90
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 900 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/80
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 800 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/150
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1500 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/140
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1400 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/130
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1300 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/120
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1200 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/110
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1100 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
Альтернативные варианты
HL53Prblue.0
Корпус душевого лотка с выпуском DN50, комплект для гидроизоляции допускает пристенный монтаж, выпускной патрубок может быть расположен слева, справа или по центру, регулируемые по высоте опоры, съемный сухой сифон Primus blue.
Видео
Сертификаты
Сертификат соответствия на продукцию HL, каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)
Санитарно-эпидемиологическое заключение на трапы серии HL53
от 26.10.2020 г. (действителен до г.)
Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №003718 от 26.10.2020 на душевой лоток HL53 (изготовитель HL Hutterer & Lechner GmbH)
