Архитектура безгранична, а значит, и ванные комнаты безграничны.

«Наша цель — предлагать архитекторам решения, позволяющие им без компромиссов воплощать свои идеи и проекты в жизнь". Душевые лотки от HL идеально подходят для любых мест, где предъявляются самые высокие требования к функциональности и дизайну – будь то жилые квартиры и частные дома, туристическая отрасль или здравоохранение.

Всегда считалось, что при выборе безбарьерной душевой принимается во внимание только удобство её использования. Но наряду с этим существуют ещё и другие причины для выбора именно такого вида душевой. Применение безбарьерных душевых не ограниченных перегородками, не только зрительно увеличивает помещение, но и дает возможность индивидуального подбора интерьера душевой. Можно выбрать форму и размер душевой лейки, подобрать плитку для облицовки стен и пола, поддерживающих исполнение самых смелых фантазий дизайнера, а также выбрать тип, форму и расположение сливной решётки. Можно выбрать точечное или линейное отведение воды, расположить слив в середине душевой кабины, или на её границе - всё вместе это дает просто уникальные возможности для реализации любых требований заказчика и идей дизайнеров.

Строительная практика меняется: более тонкие напольные покрытия, более короткие сроки строительства, более высокие требования к качеству работ и компания HL развивается вместе с ними. Серия душевых лотков HL53 предлагает решение с уменьшенным набором компонентов и тщательно продуманными деталями монтажа.

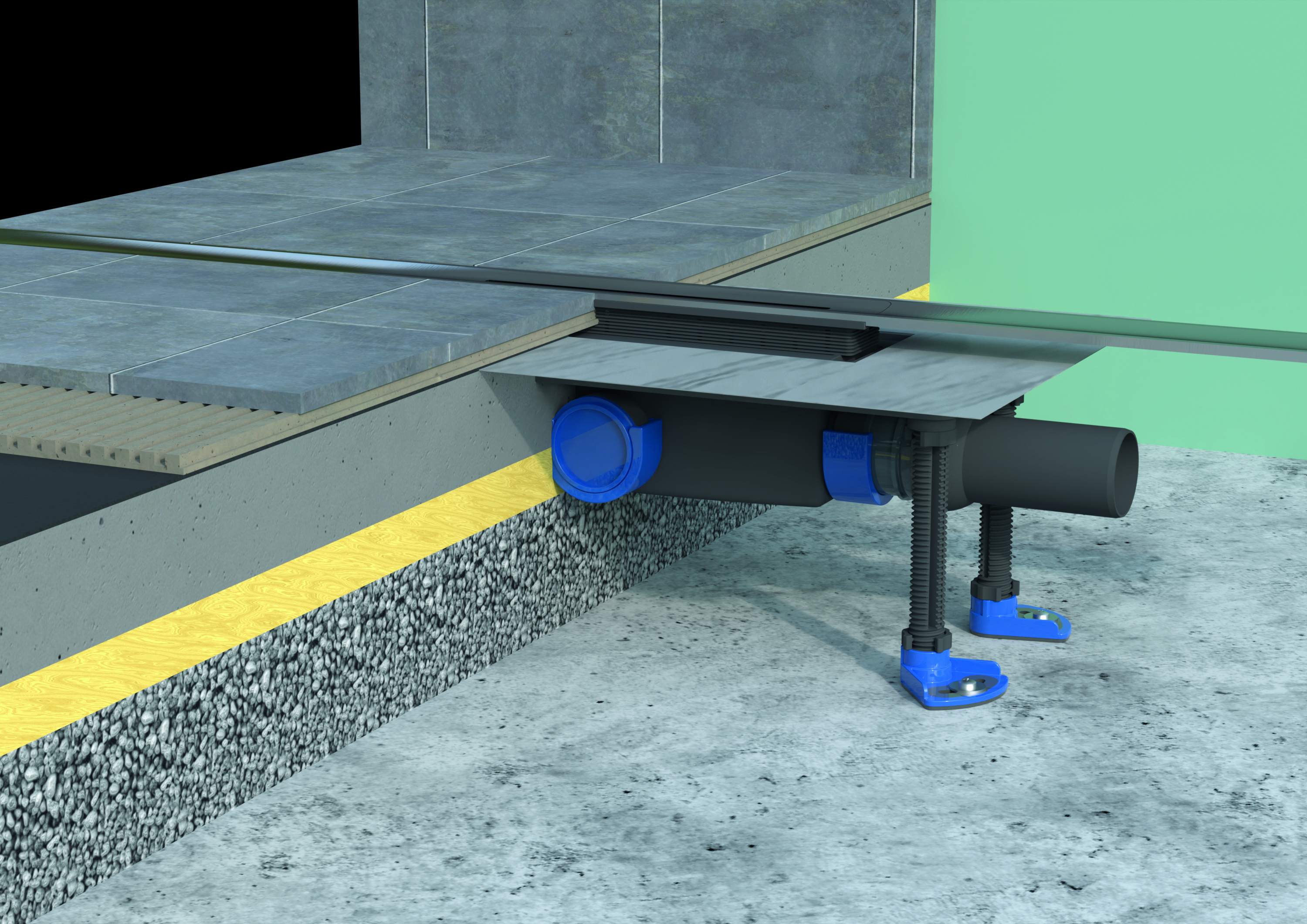

Душевые лотки серии HL53 подходят к различным конструктивным условиям и функциональным требованиям. Также доступен большой выбор решёток, которые можно подобрать в соответствии с этой системой. Будь то тонкие напольные покрытия, плитка, керамические покрытия или натуральный камень – серия HL53 предлагает идеальное решение для любого применения.

Душевые лотки серии HL53 - это хорошо зарекомендовавшая себя система для безбарьерных душевых. Ее гибкость и простота монтажа доказали свою эффективность на практике, а новые усовершенствованные функции душевых лотков серии HL53Prblue дополняют известные преимущества серии HL53, создавая перспективное решение для водоотведения. HL53Prblue идеально вписывается в новые тенденции в дизайне ванных комнат и изменившиеся условия в отрасли.

Все преимущества душевых лотков серии HL53Prblue.

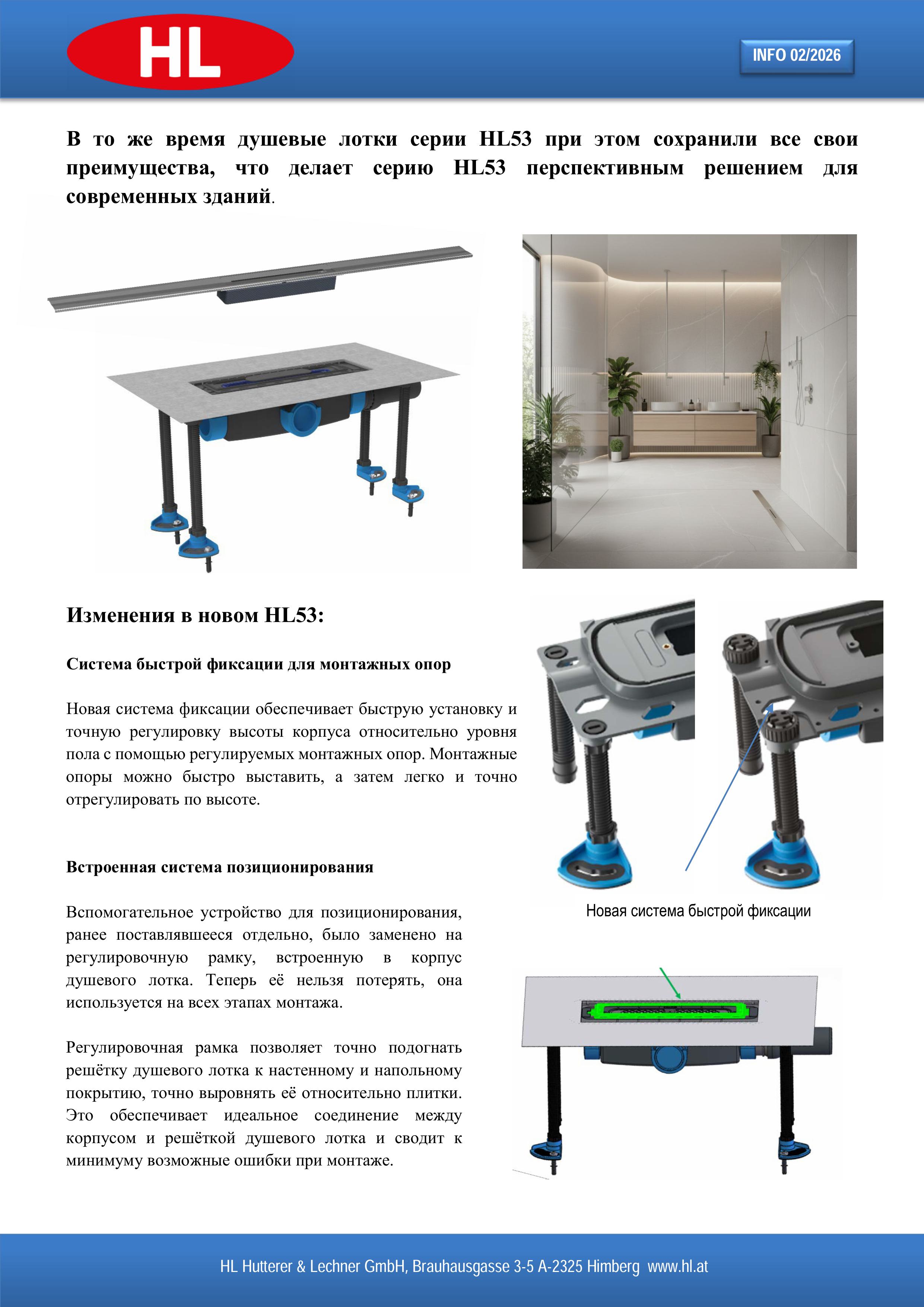

» Быстрая регулировка высоты.

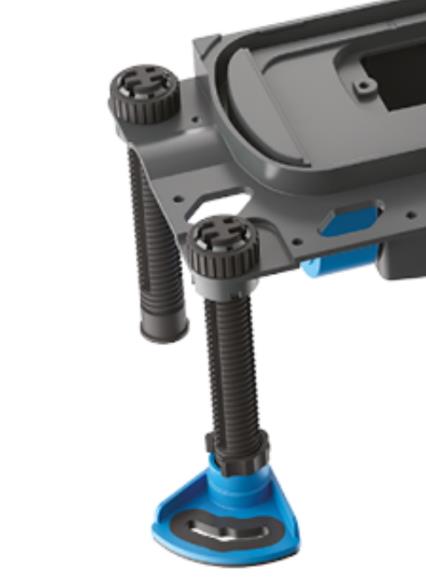

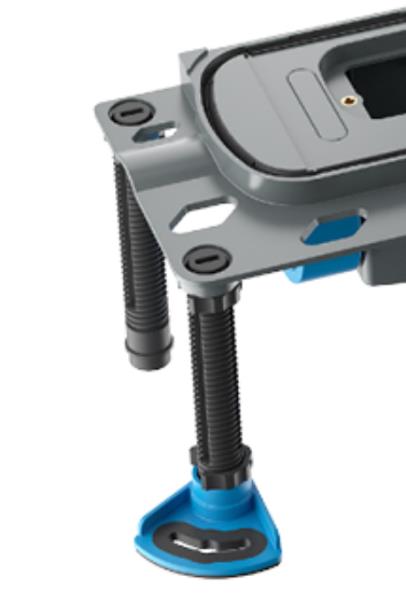

Новая система фиксации обеспечивает быструю установку и точную регулировку высоты корпуса относительно уровня пола с помощью регулируемых монтажных опор. Монтажные опоры можно быстро выставить, а затем легко и точно отрегулировать по высоте.

Старая система фиксации
↓

Новая система быстрой фиксации
↓

» Точная установка.

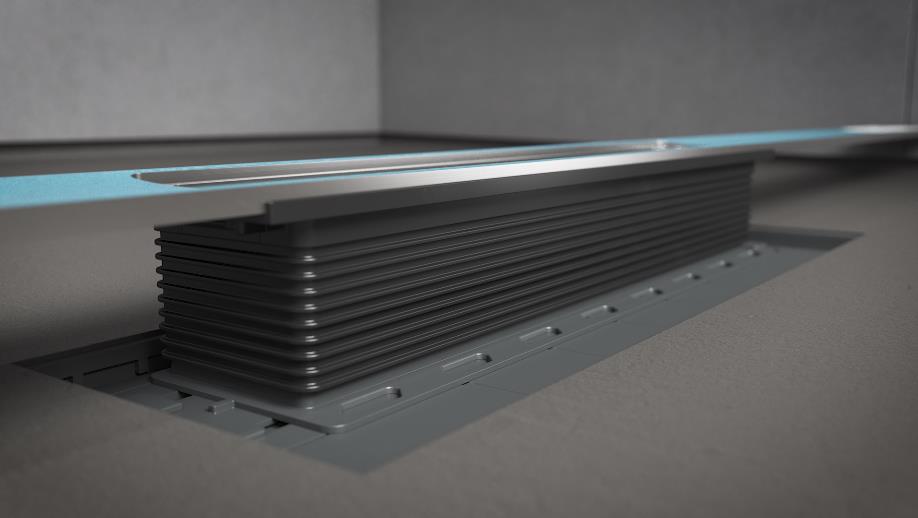

Монтажный блок со встроенным позиционирующим устройством для точного позиционирования решёток душевого лотка. Регулировочная рамка позволяет точно подогнать решётку душевого лотка к настенному и напольному покрытию, точно выровнять её относительно плитки.

Это обеспечивает идеальное соединение между корпусом и решёткой душевого лотка и сводит к минимуму возможные ошибки при монтаже.

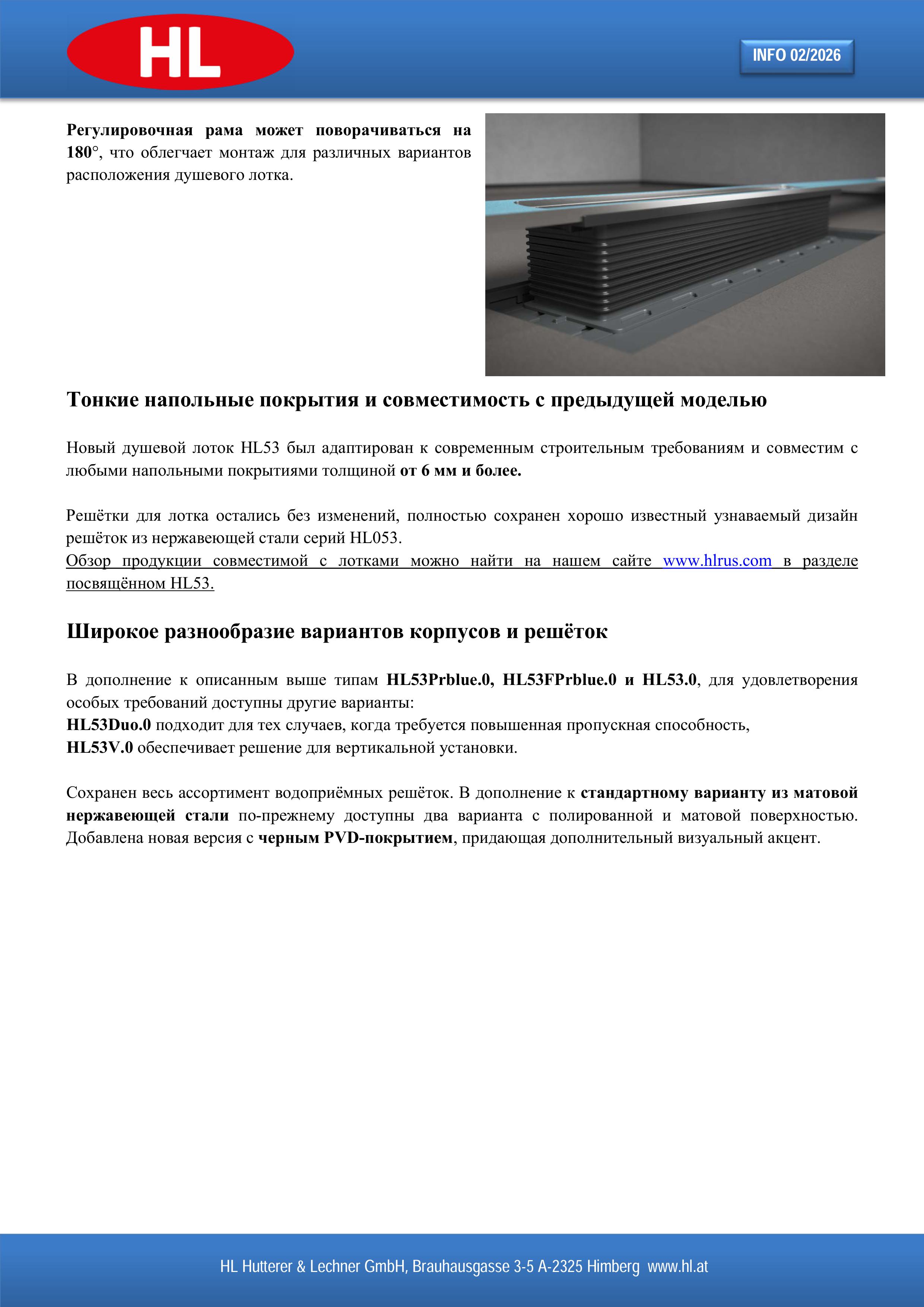

Регулировочная рама может поворачиваться на 180°, что облегчает монтаж для различных вариантов расположения душевого лотка.

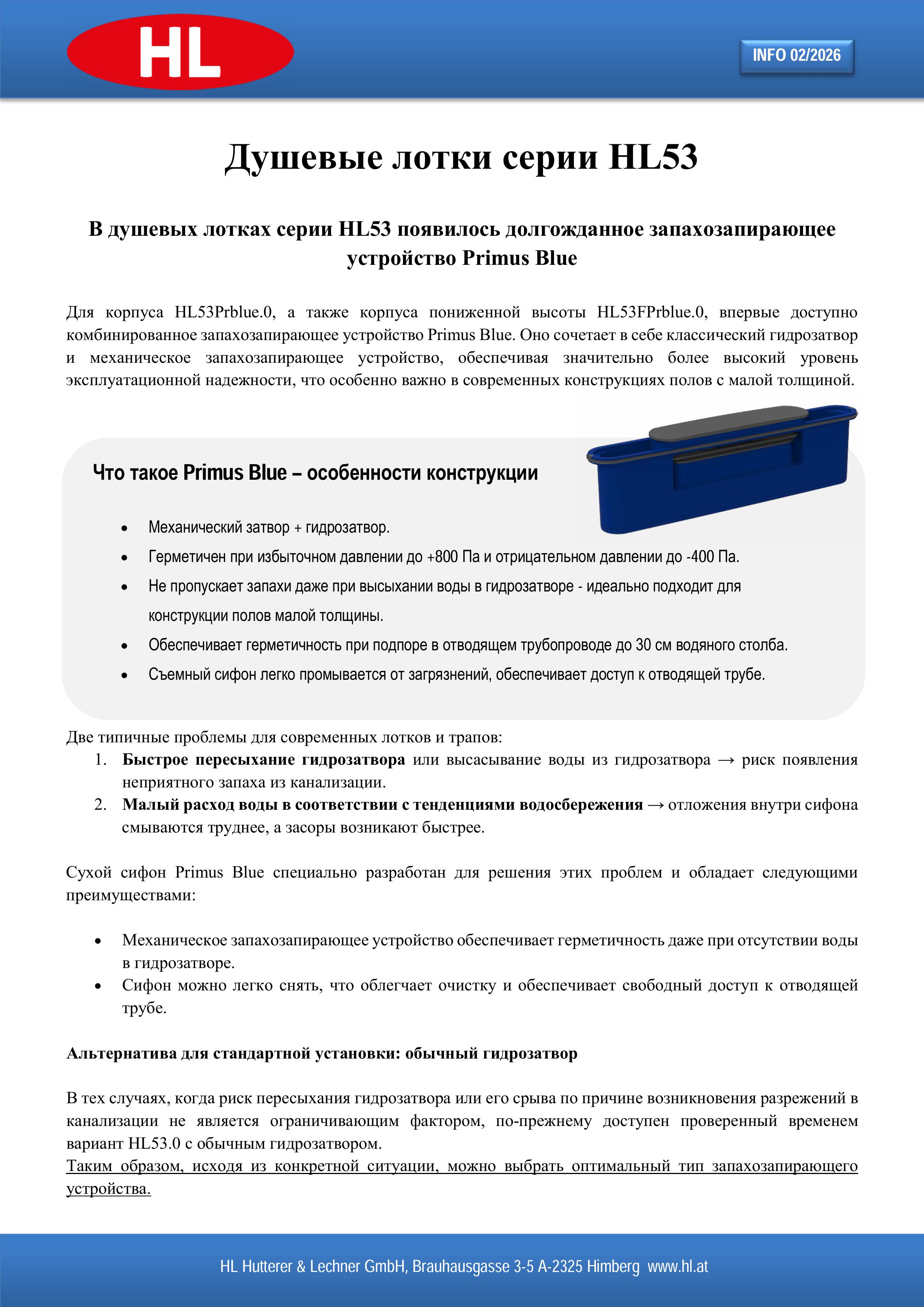

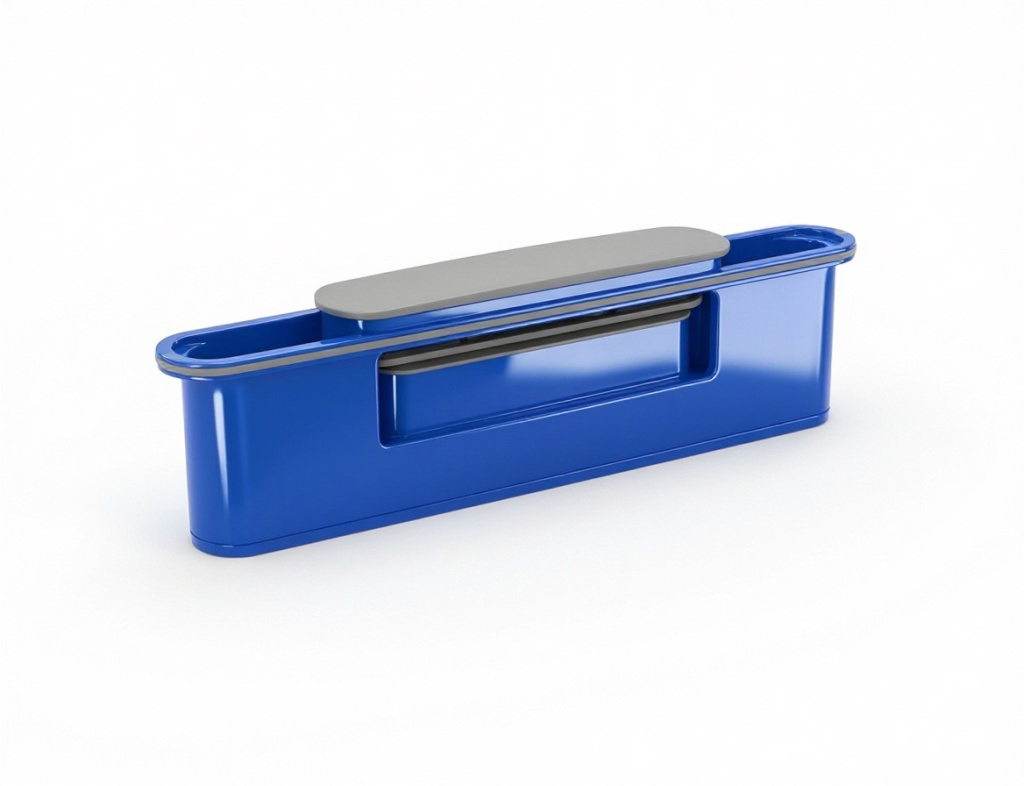

» Новое комбинированное запахозапирающее устройство Primus Blue.

Для корпуса HL53Prblue.0, а также корпуса пониженной высоты HL53FPrblue.0, впервые доступно комбинированное запахозапирающее устройство Primus Blue. Оно сочетает в себе классический гидрозатвор и механическое запахозапирающее устройство, обеспечивая значительно более высокий уровень эксплуатационной надежности, особенно в современных конструкциях полов с малой толщиной.

Что такое Primus Blue – особенности конструкции:
• Механический затвор + гидрозатвор.
• Герметичен при избыточном давлении до +800 Па и отрицательном давлении до -400 Па.
• Не пропускает запахи даже при высыхании воды в гидрозатворе - идеально подходит для конструкции полов малой толщины.
• Съемный сифон легко промывается от загрязнений, обеспечивает доступ к отводящей трубе.
• Стабильная пропускная способность при избыточном и отрицательном давлении в трубопроводе.

» Практически безграничные возможности дизайна.

Новый душевой лоток HL53Prblue предлагает идеальное решение для любого применения, будь то тонкослойные выравнивающие полы, плитка и керамические покрытия или натуральный камень.


» Простота очистки.

Благодаря съёмному запахозапирающему устройству.

» Различные варианты установки.

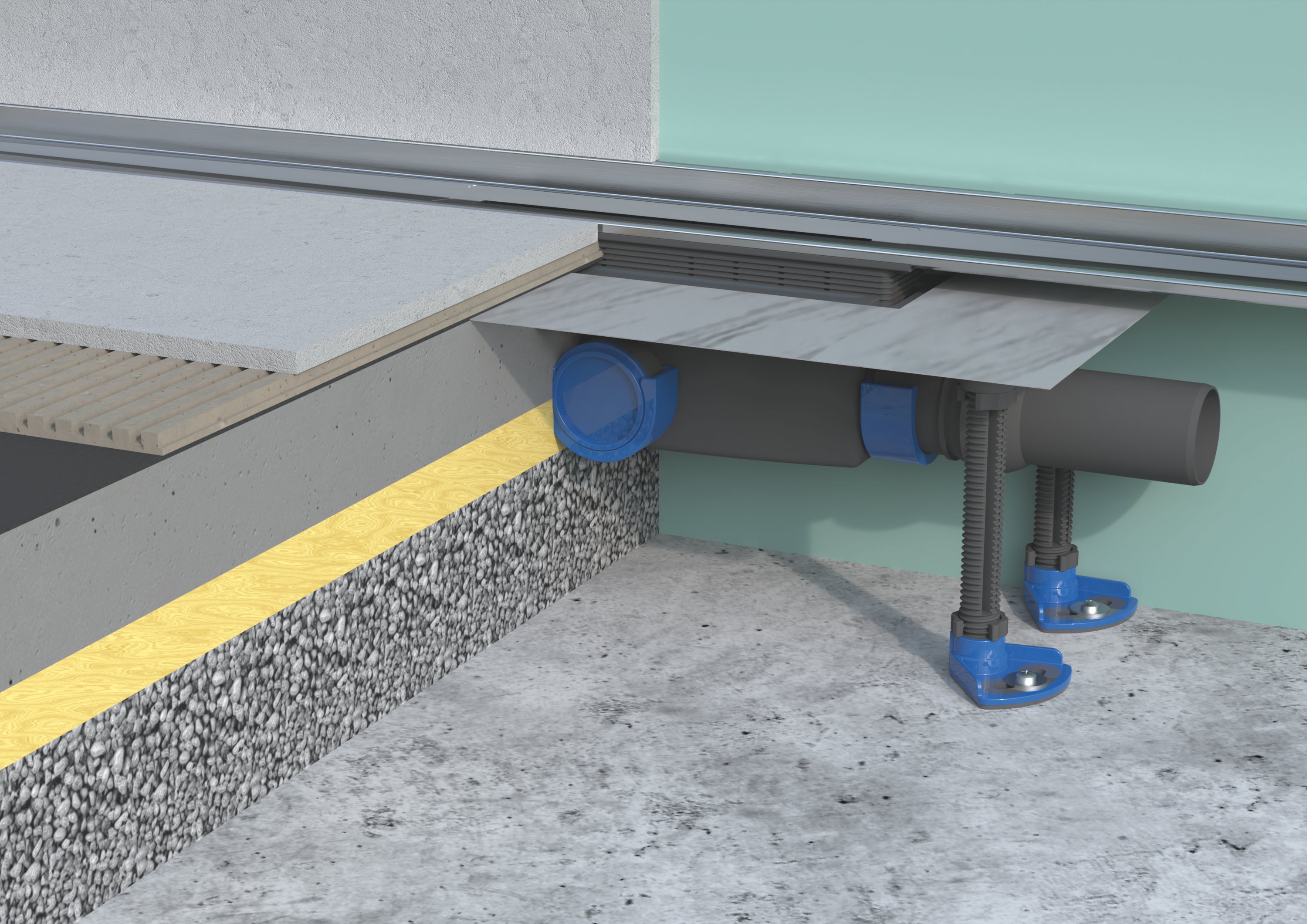

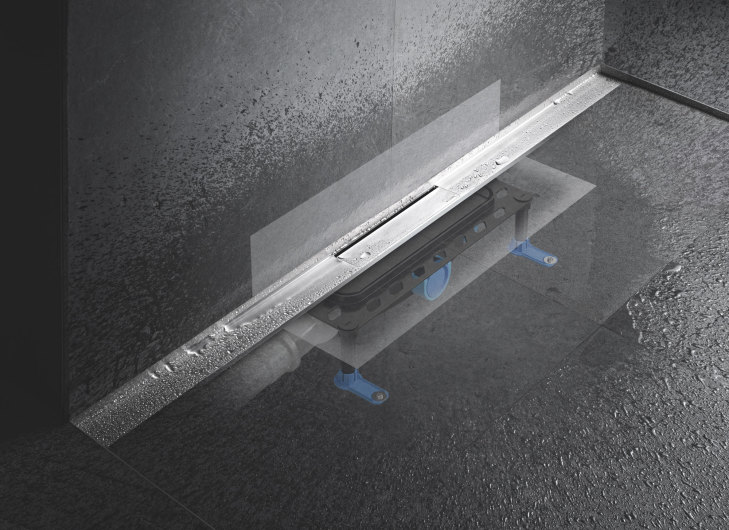

Душевой лоток HL53Prblue можно устанавливать как в центре душевой, так и возможен пристенный монтаж.

» Соединение с канализационными трубами.

Горизонтальный выпуск возможен в любом направлении - вперёд-назад, вправо-влево + шарнирный выпуск регулируется от 0 до 15 градусов.

» Совместим с 5 видами решёток.

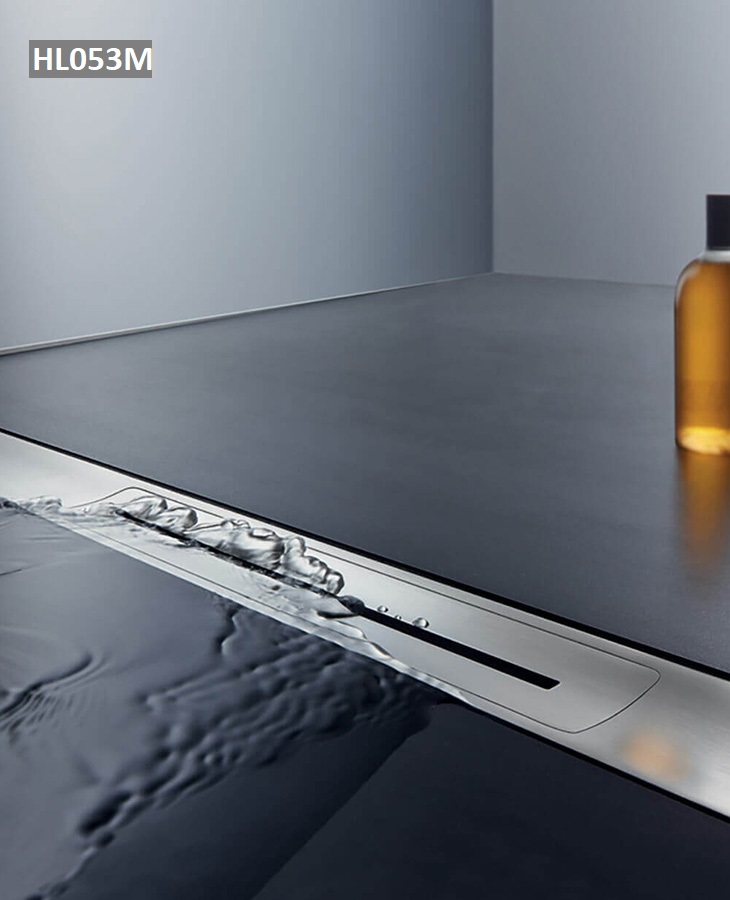

Серия HL053M → нержавеющая сталь матовая длиной от 800 до 1500мм,

Серия HL053P → нержавеющая сталь полированная длиной от 800 до 1500мм,

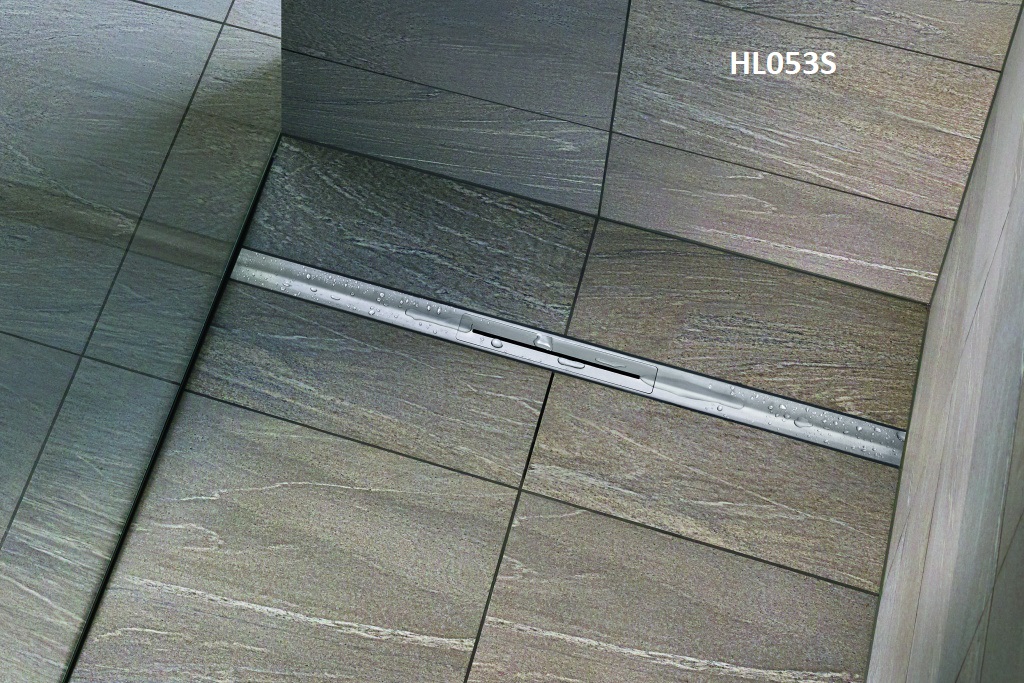

Серия HL053S → нержавеющая сталь с выгнутым профилем переменного радиуса длиной 900, 1000 или 1200мм,

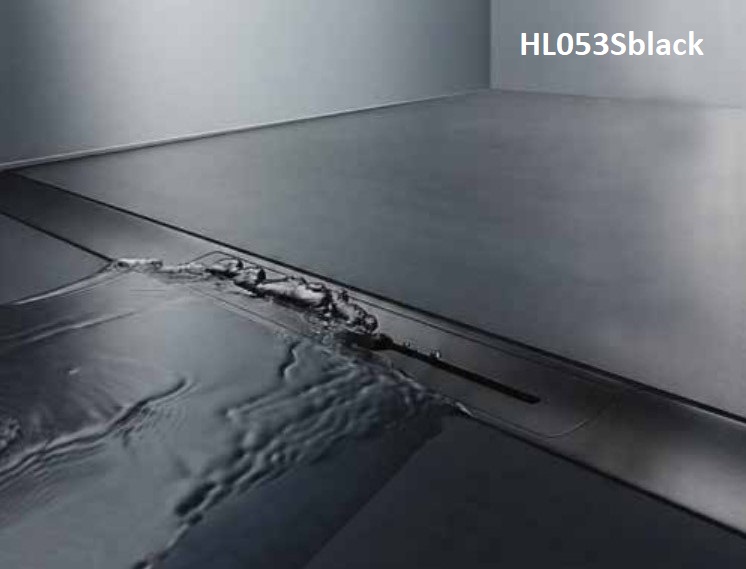

Серия HL053Sblack → нержавеющая сталь с покрытием PVD черная матовая длиной 900, 1000 или 1200мм,

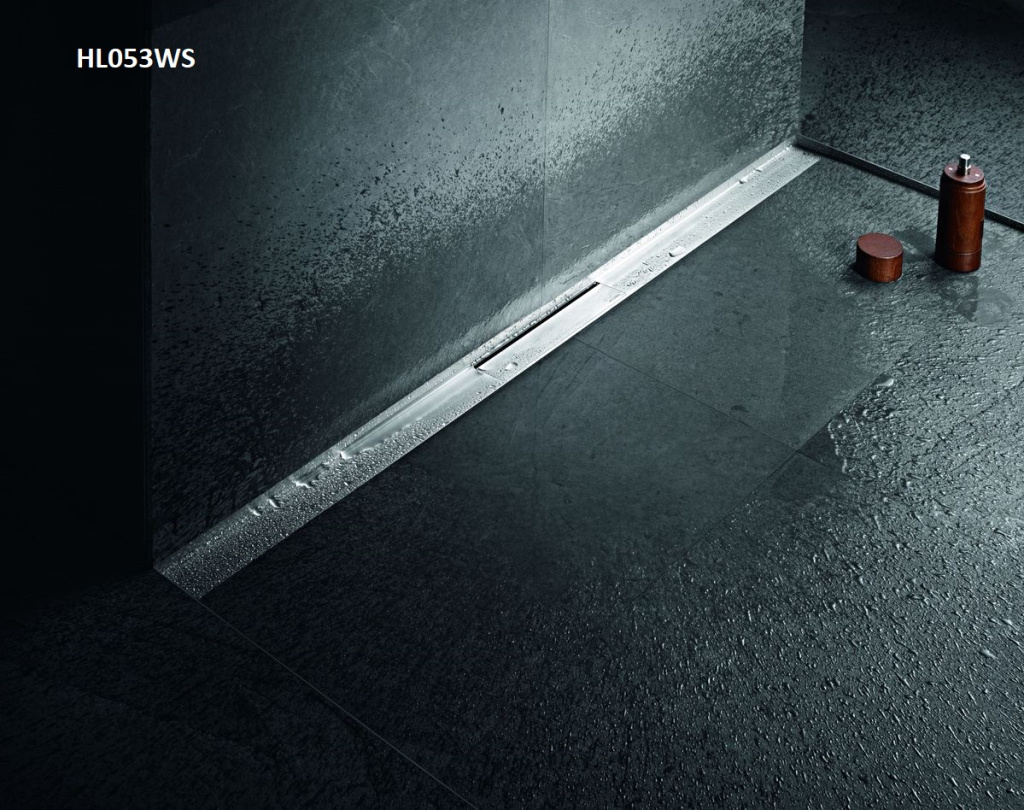

Серия HL053WS → нержавеющая сталь для пристенного монтажа длиной 900, 1000 или 1200мм.

» Максимальная эффективность.

Конструкция самого лотка обеспечивает высочайшую гигиеничность и безопасность его использования.

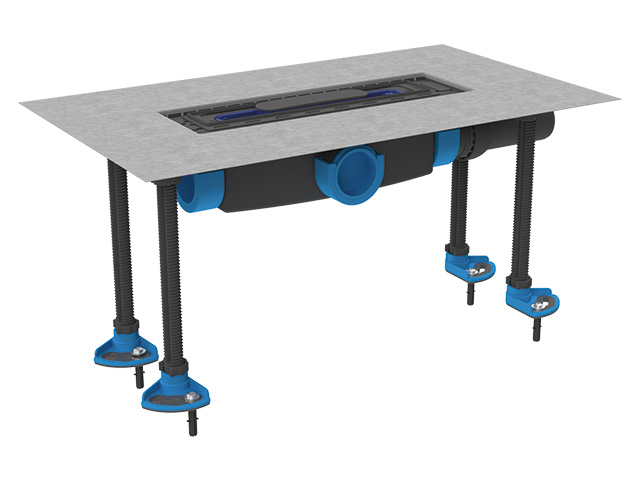

HL53Prblue.0

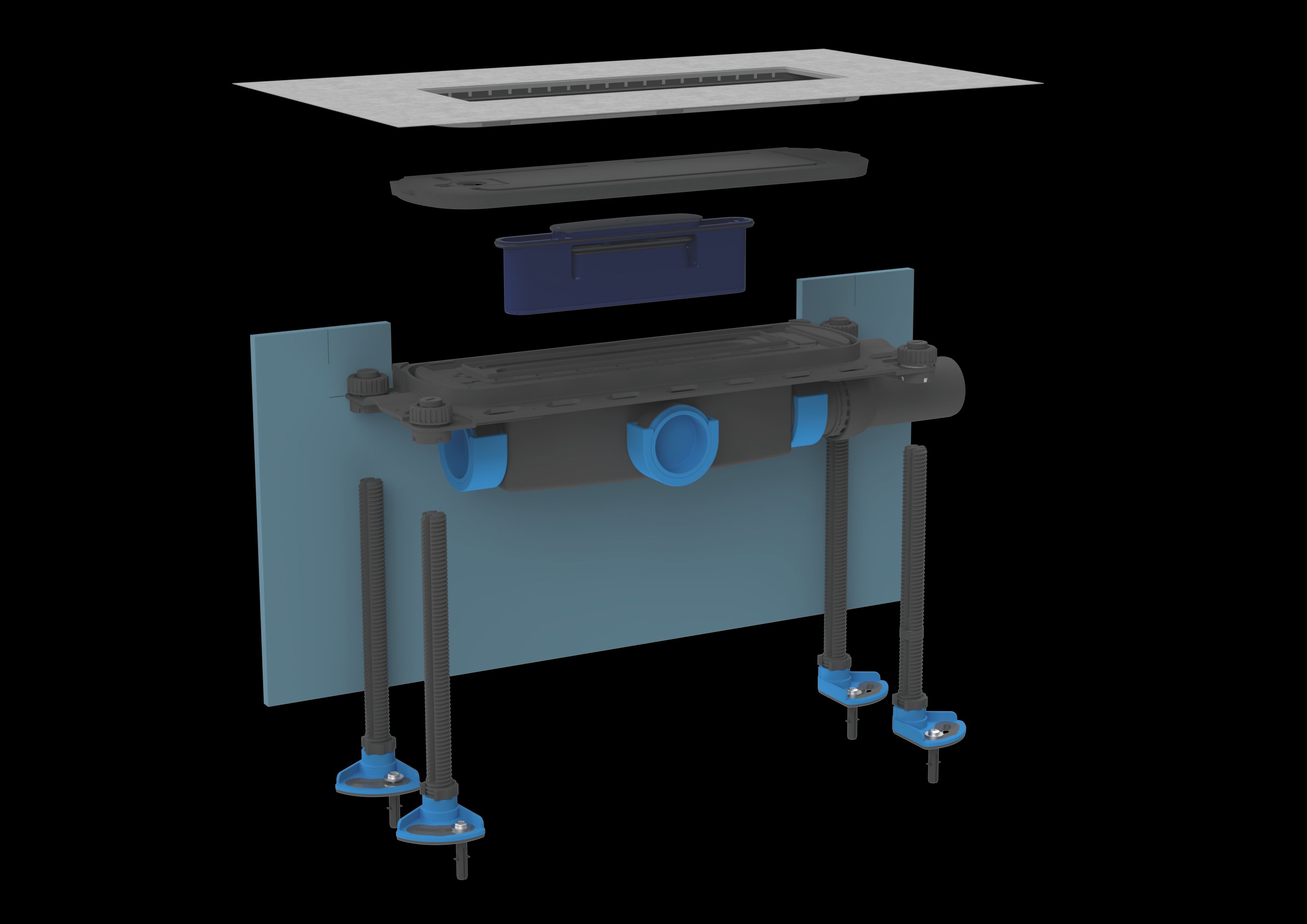

Корпус душевого лотка с выпуском DN50, комплект для гидроизоляции допускает пристенный монтаж, выпускной патрубок может быть расположен слева, справа или по центру, регулируемые по высоте опоры, съемный сухой сифон Primus blue.

Высота монтажа: 90-238 мм.

Q = 0,55 л/сек.

Технические данные:

Высота монтажа:

90-238 мм

Присоединительные размеры:

DN50

Пропускная способность, л/с:

0,55

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:

90-238 мм

Присоединительные размеры:

DN50

Пропускная способность, л/с:

0,55

Срок службы:

не менее 50 лет

Вес брутто, кг:

1.636

Объем, м3:

0.0115

Материал составных частей

Корпус:

Полипропилен

Сифон:

Полипропилен

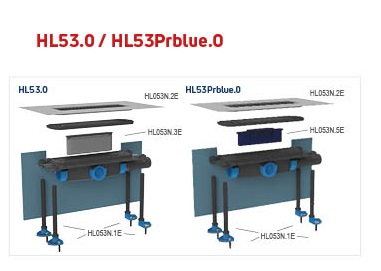

HL053N.1E

HL053N.2E

HL053N.5E

HL053P/140

Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1400 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).

HL053Sblack/120

Решётка душевого лотка InFloor, высококачественная нержавеющая сталь „Стандарт“ покрытый черным матовым PVD-покрытием, длиной 1200 мм.

HL053Sblack/100

Решётка душевого лотка InFloor, высококачественная нержавеющая сталь „Стандарт“ покрытый черным матовым PVD-покрытием. Для напольных покрытий толщиной 8-36 мм включая плиточный клей, длиной 1000 мм.

HL053Sblack/90

HL053WS/120

Решётка душевого лотка InFloor, высококачественная нержавеющая сталь, „Стандарт“, 1200 мм

HL053WS/100

Решётка душевого лотка InFloor, высококачественная нержавеющая сталь, „Стандарт“, 1000 мм

HL053WS/90

Решётка душевого лотка InFloor, высококачественная нержавеющая сталь, „Стандарт“, 900 мм

HL053S/90

Решётка для душевых лотков серии HL53 "InFloor", высококачественная нержавеющая сталь, серии "Стандарт", специальный профиль с уклоном

HL053S/120

HL053S/100

HL053P/90

Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 900 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).

HL053P/80

Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 800 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).

HL053P/150

Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1500 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).

HL053M/100

Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1000 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).

HL053P/130

Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1300 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).

HL053P/120

Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1200 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).

HL053P/110

Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1100 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).

HL053P/100

Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1000 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).

HL053M/90

Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 900 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).

HL053M/80

Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 800 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).

HL053M/150

Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1500 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).

HL053M/140

Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1400 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).

HL053M/130

Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1300 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).

HL053M/120

Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1200 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).

HL053M/110

Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1100 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
