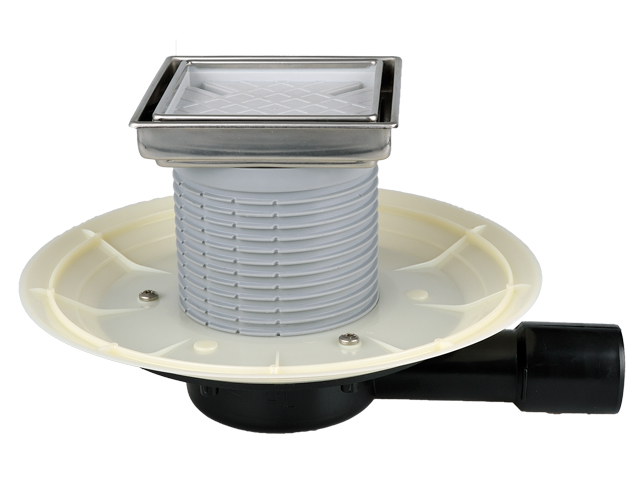

HL90.2-3020

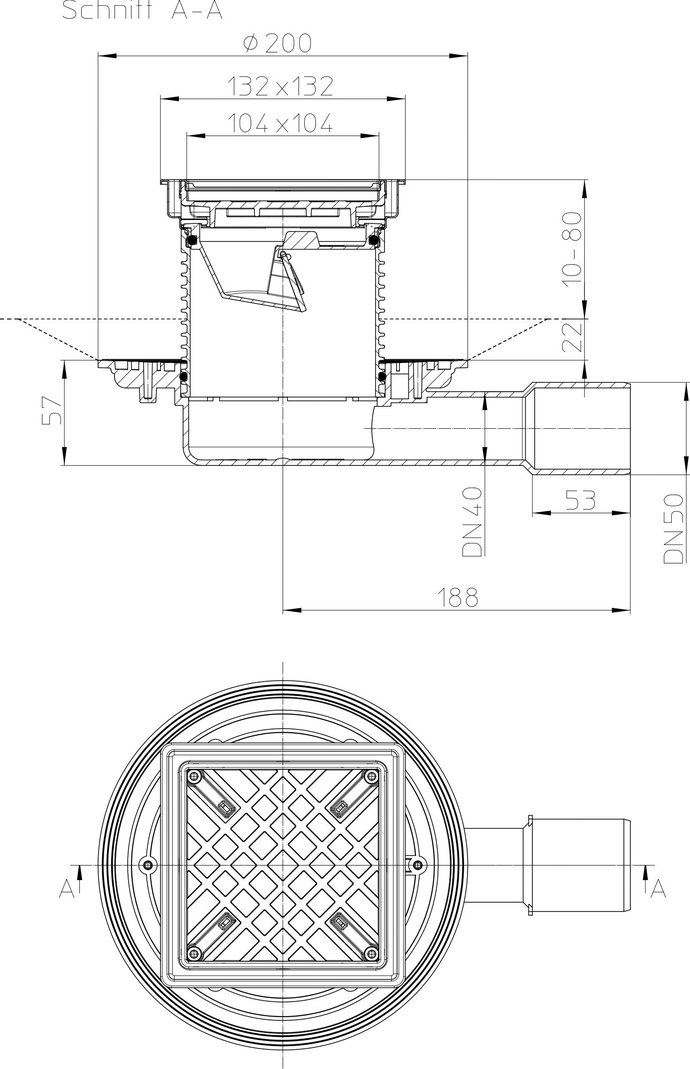

Трап для балконов и террас, с горизонтальным выпуском DN40/50, с механическим незамерзающим запахозапирающим клапаном, с надставным элементом с подрамником из нержавеющей стали 132х132 мм и вкладышем 112х112 мм для вклеивания керамической плитки, монтажная высота надставного элемента 10-80 мм. В комплекте: монтажная и строительная заглушка.

Технические данные:

Высота монтажа:

89 мм

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0.50

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:

89 мм

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0.50

Срок службы:

не менее 50 лет

Вес брутто, кг:

0.877

Надставной элемент:

10 - 80 мм / 132x132 мм

Объем, м3:

0.0200312

Решетка:

112x112 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Вкладыш:

Нержавеющая сталь / Полипропилен

Запахозапирающее устройство:

ABS

Корпус:

Полипропилен

Надставной элемент:

Полипропилен

Подрамник:

Нержавеющая сталь

HL90.2-3020

pdf
357.94 Kb

Скачать pdf

HL3020

HL01067D

HL03020.0E

HL03020.1E

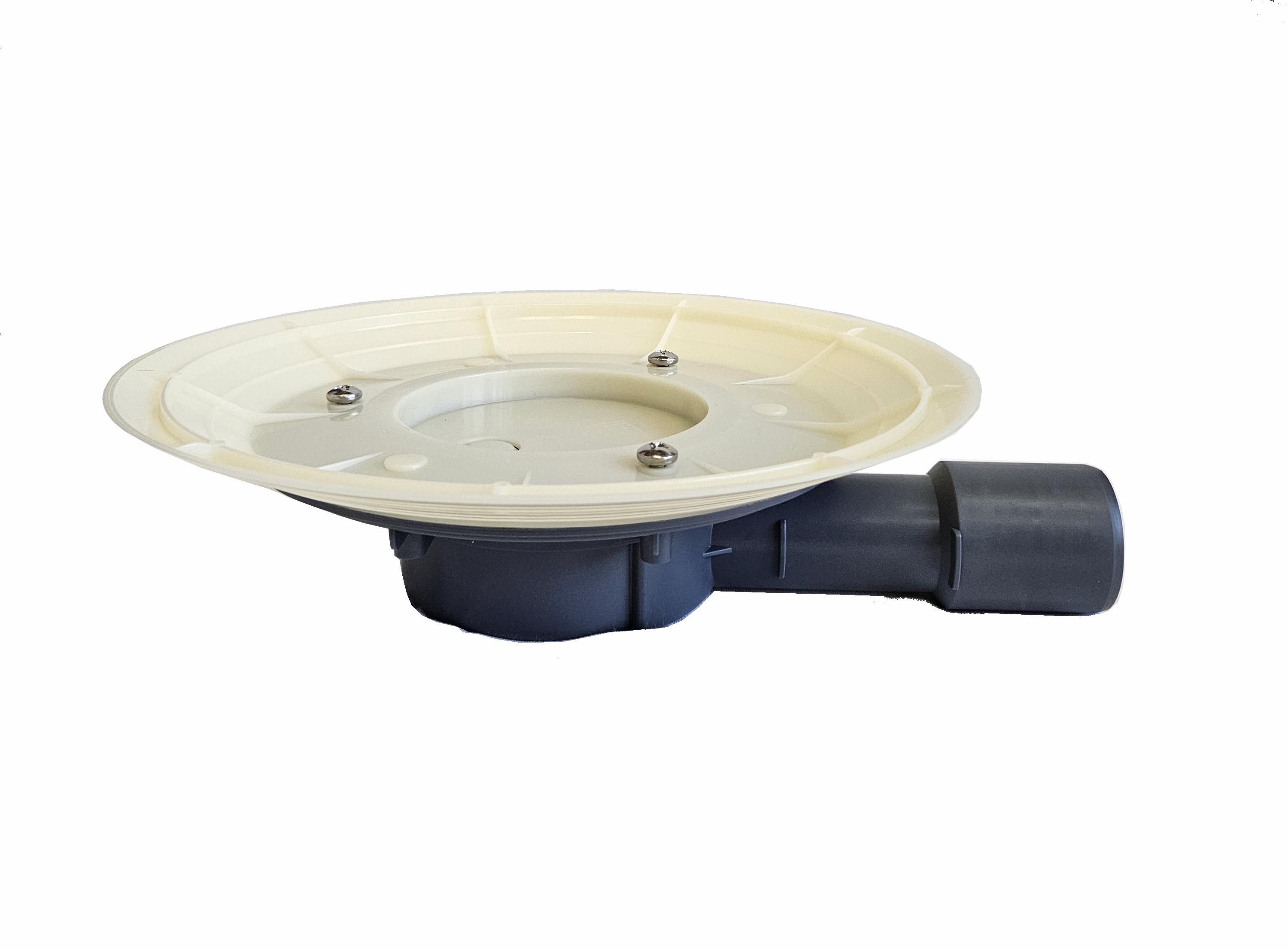

HL90K-3020

HL090.4E

HL340N

Удлинитель для трапов, высотой 100мм

HL85N-3020

Надставной элемент для серии трапов HL3020 с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции, с уплотнительным кольцом и монтажной заглушкой

HL83.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с резиновым уплотнительным кольцом и комплекта саморезов

HL83

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с EPDM мембраной 400x400 мм, резинового уплотнительного кольца и комплекта саморезов

HL83.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 196 х 114 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов

HL83.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196 x 114 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 400 х 400 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL83.P

Гидроизоляционный комплект для мембран ПВХ d 287 мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL83.PP

Гидроизоляционный комплект для мембран из ПП (FPO) d 287мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

pdf
2 053.67 Kb

Скачать pdf

Технические параметры

Технические данные:

Высота монтажа:

89 мм

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0.50

Срок службы:

не менее 50 лет

Вес брутто, кг:

0.877

Надставной элемент:

10 - 80 мм / 132x132 мм

Объем, м3:

0.0200312

Решетка:

112x112 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Вкладыш:

Нержавеющая сталь / Полипропилен

Запахозапирающее устройство:

ABS

Корпус:

Полипропилен

Надставной элемент:

Полипропилен

Подрамник:

Нержавеющая сталь

Паспорт

HL90.2-3020

pdf
357.94 Kb

Скачать pdf

Составные части

HL3020

Надставной элемент d 110 мм с подрамником из нержавеющей стали 132 х 132 мм и вкладышем 112 х 112 мм для вклеивания керамической плитки, высотой монтажа от 10 до 80 мм. Размеры подрамника видимой части для облицовки 104 х 104 х12 мм
