HL801 Монтажный элемент – монтаж


1. Смонтировать HL800/160

3. Установить и зафиксировать кабельные вводы





5. Трубы или кабели провести через соответствующие кабельные вводы и зажать



Таблица быстрого подбора HL801 V/R/B

Таблица быстрого подбора кабелей.jpg

Новый вспомогательный элемент к HL800/160: HL801

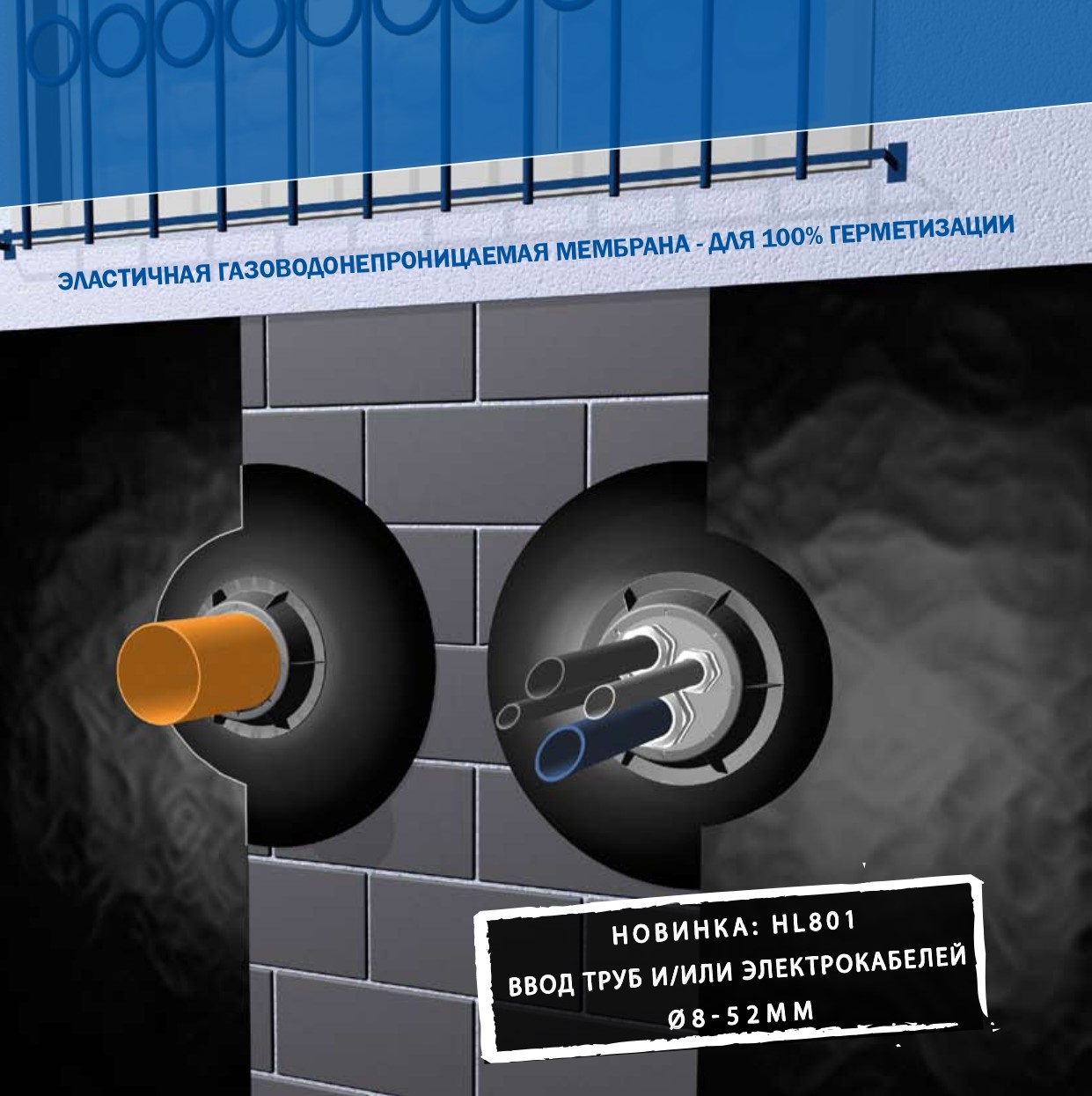

HL801 + HL801V + HL801R + HL801B совместно с HL800/160 - предназначены для герметизации места пересечения ввода трубопроводов и/или электрических кабелей диаметром от 8 до 52 мм со стенами подвала (т.е. для обеспечения водонепроницаемости и газонепроницаемости, в газифицированных районах) в соответствии с п.8.8 СП 30.13330.2020. "Свод правил. Внутренний водопровод и канализация зданий".


2. В монтажном элементе подготовить отверстия нужного диаметра


4. С помощью фиксирующей гайки укрепить подготовленный элемент HL801 в HL800


6. Монтаж закончен



___________________________________________


HL801

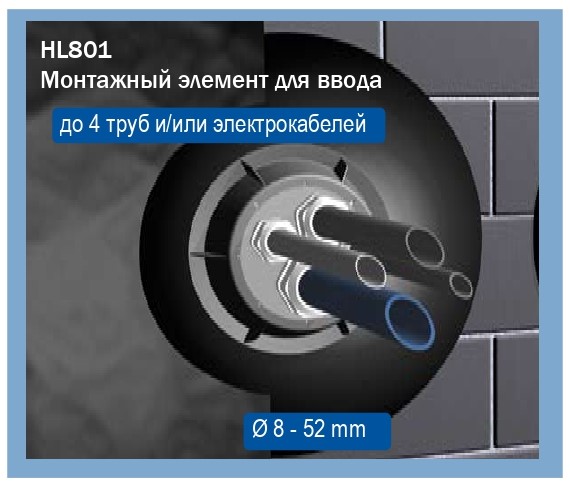

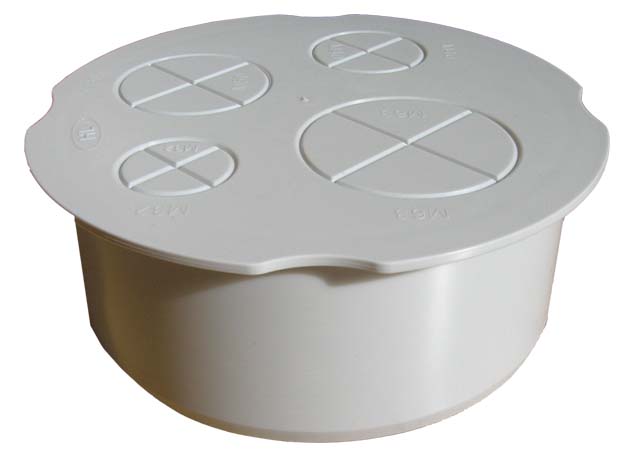

Монтажный элемент к HL800/160 для герметичного ввода труб и/или кабелей диаметром от 8 мм до 52 мм, с 4-мя отверстиями (нормально заглушены). Предназначен для герметизации места пересечения ввода трубопроводов и/или электрических кабелей со стенами подвала.

Технические данные:

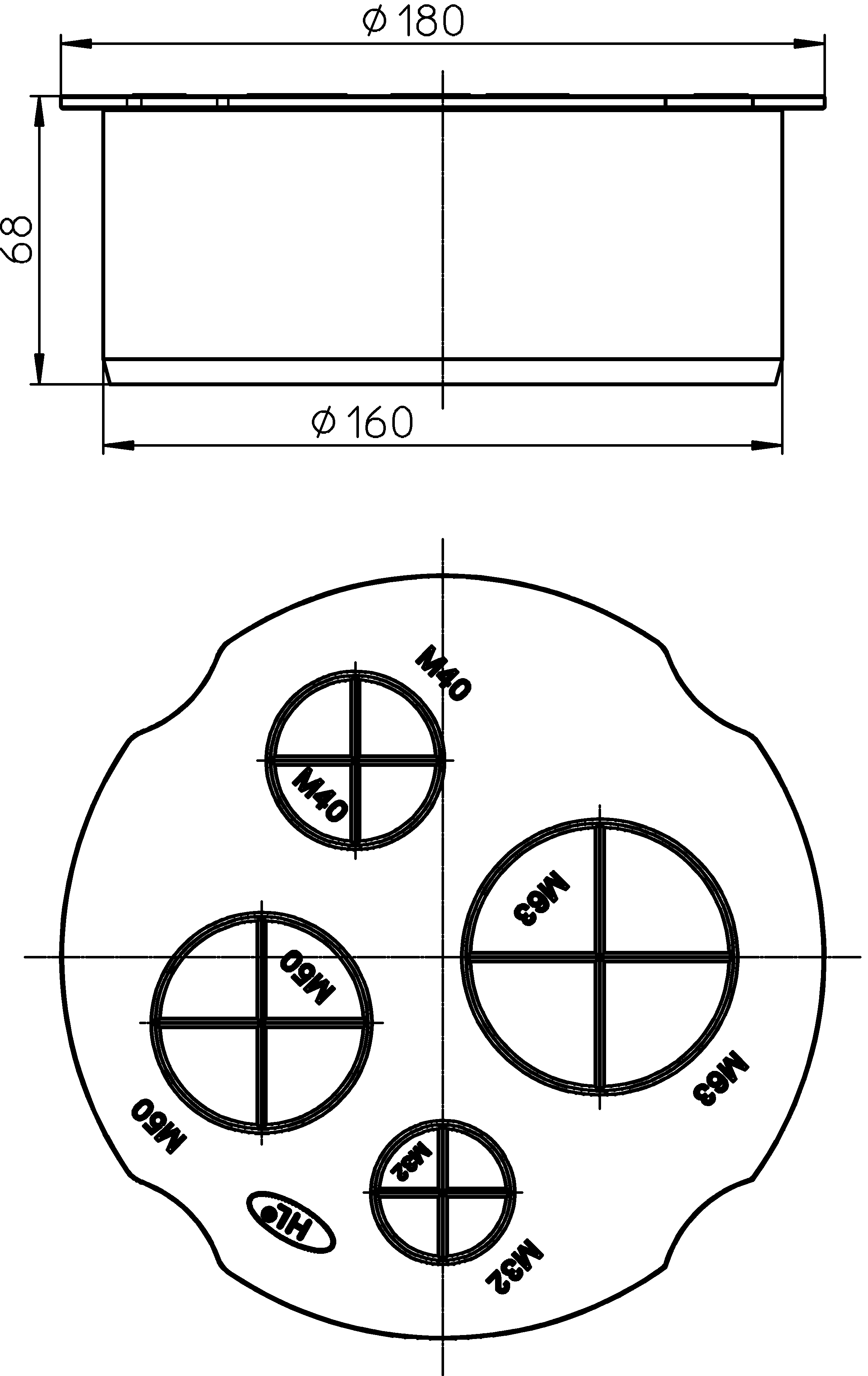

Присоединительные размеры:
DN160
Срок службы:
не менее 50 лет
Вес брутто, кг:
0.186
Объем, м3:
0.002566875

Материал составных частей

Корпус:
ABS

HL801

HL801V/28-38

Кабельный ввод М50 для HL801, предназначен для ввода гладких труб/кабелей d 28 мм - d 38 мм.

HL801R/M40-25

Переходник с метрической резьбой большего диаметра на меньший М40 на М25 для кабельного ввода HL801V/8-14 и HL801V/10-17, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 8 мм - d 14 мм или d 10 мм - d 17 мм.

HL801R/M32-25

Переходник с метрической резьбой большего диаметра на меньший М32 на М25 для кабельного ввода HL801V/8-14 и HL801V/10-17, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 8 мм - d 14 мм или d 10 мм - d 17 мм.

HL801B/M63

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M63

HL801B/M50

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M50

HL801B/M40

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M40

HL801B/M32

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M32

HL800/160

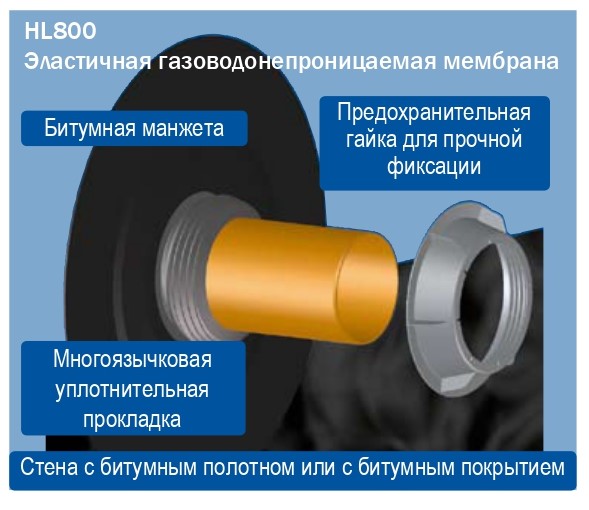

Эластичная уплотнительная мембрана DN160 для герметичной заделки отверстия между трубопроводом (из пластмассы, чугуна, нержавеющей стали) d 160-165 мм и строительными конструкциями (наружные стены подвалов). Многоязычковая прокладка с битумной манжетой d 500 мм из высококачественного материала и с предохранительной гайкой из пластмассы для прочной фиксации. Легко одевается на гладкий конец трубы или раструб, легко устанавливается на неровные поверхности или в углах здания (благодаря специальной конструкции). Проверено на водонепроницаемость (до 6 м водяного столба) - допускается отклонение оси трубы до 10% от оси монтажного отверстия.

HL801V/8-14

Кабельный ввод М25 для HL801, предназначен для ввода гладких труб/кабелей d 8 мм - d 14 мм

HL801V/40-52

Кабельный ввод М63 для HL801, предназначен для ввода гладких труб/кабелей d 40 мм - d 52 мм

HL801V/32-44

Кабельный ввод М63 для HL801, предназначен для ввода гладких труб/кабелей d 32 мм - d 44 мм.

HL801R/M40-32

Переходник с метрической резьбой большего диаметра на меньший М40 на М32 для кабельного ввода HL801V/17-25, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 17 мм - d 25 мм.

HL801V/22-33

Кабельный ввод М40 для HL801, предназначен для ввода гладких труб/кабелей d 22 мм - d 33 мм.

HL801V/17-25

Кабельный ввод М32 для HL801, предназначен для ввода гладких труб/кабелей d 17 мм - d 25 мм.

HL801V/10-17

Кабельный ввод М25 для HL801, предназначен для ввода гладких труб/кабелей d 10 мм - d 17 мм.

HL801R/M63-50

Переходник с метрической резьбой большего диаметра на меньший М63 на М50 для кабельного ввода HL801V/28-38, используется вместе с HL801, предназначен для ввода труб и/или кабелей  d 28 мм - d 38 мм.

HL801R/M63-40

Переходник с метрической резьбой большего диаметра на меньший М63 на М40 для кабельного ввода HL801V/22-33, используется вместе с HL801, предназначен для ввода труб и/или кабелей  d 22 мм - d 33 мм.

HL801R/M63-32

Переходник с метрической резьбой большего диаметра на меньший М63 на М32 для кабельного ввода HL801V/17-25, используется вместе с HL801, предназначен для ввода труб и/или кабелей  d 17 мм - d 25 мм.

HL801R/M50-40

Переходник с метрической резьбой большего диаметра на меньший М50 на М40 для кабельного ввода HL801V/22-33, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 22 мм - d 33 мм.

HL801R/M50-32

Переходник с метрической резьбой большего диаметра на меньший М50 на М32 для кабельного ввода HL801V/17-25, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 17 мм - d 25 мм.

HL801R/M50-25

Переходник с метрической резьбой большего диаметра на меньший М50 на М25 для кабельного ввода HL801V/8-14 или HL801V/10-17, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 8 мм - d 14 мм или d 10 мм - d 17 мм.

Сертификат соответствия на продукцию HL, каталог 33/RUS

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Присоединительные размеры:
DN160
Срок службы:
не менее 50 лет
Вес брутто, кг:
0.186
Объем, м3:
0.002566875

Материал составных частей

Корпус:
ABS

Паспорт

HL801

Доп. оборудование

HL801V/28-38

Кабельный ввод М50 для HL801, предназначен для ввода гладких труб/кабелей d 28 мм - d 38 мм.

HL801R/M40-25

Переходник с метрической резьбой большего диаметра на меньший М40 на М25 для кабельного ввода HL801V/8-14 и HL801V/10-17, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 8 мм - d 14 мм или d 10 мм - d 17 мм.

HL801R/M32-25

Переходник с метрической резьбой большего диаметра на меньший М32 на М25 для кабельного ввода HL801V/8-14 и HL801V/10-17, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 8 мм - d 14 мм или d 10 мм - d 17 мм.

HL801B/M63

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M63

HL801B/M50

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M50

HL801B/M40

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M40

HL801B/M32

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M32

HL800/160

Эластичная уплотнительная мембрана DN160 для герметичной заделки отверстия между трубопроводом (из пластмассы, чугуна, нержавеющей стали) d 160-165 мм и строительными конструкциями (наружные стены подвалов). Многоязычковая прокладка с битумной манжетой d 500 мм из высококачественного материала и с предохранительной гайкой из пластмассы для прочной фиксации. Легко одевается на гладкий конец трубы или раструб, легко устанавливается на неровные поверхности или в углах здания (благодаря специальной конструкции). Проверено на водонепроницаемость (до 6 м водяного столба) - допускается отклонение оси трубы до 10% от оси монтажного отверстия.

HL801V/8-14

Кабельный ввод М25 для HL801, предназначен для ввода гладких труб/кабелей d 8 мм - d 14 мм

HL801V/40-52

Кабельный ввод М63 для HL801, предназначен для ввода гладких труб/кабелей d 40 мм - d 52 мм

HL801V/32-44

Кабельный ввод М63 для HL801, предназначен для ввода гладких труб/кабелей d 32 мм - d 44 мм.

HL801R/M40-32

Переходник с метрической резьбой большего диаметра на меньший М40 на М32 для кабельного ввода HL801V/17-25, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 17 мм - d 25 мм.

HL801V/22-33

Кабельный ввод М40 для HL801, предназначен для ввода гладких труб/кабелей d 22 мм - d 33 мм.

HL801V/17-25

Кабельный ввод М32 для HL801, предназначен для ввода гладких труб/кабелей d 17 мм - d 25 мм.

HL801V/10-17

Кабельный ввод М25 для HL801, предназначен для ввода гладких труб/кабелей d 10 мм - d 17 мм.

HL801R/M63-50

Переходник с метрической резьбой большего диаметра на меньший М63 на М50 для кабельного ввода HL801V/28-38, используется вместе с HL801, предназначен для ввода труб и/или кабелей  d 28 мм - d 38 мм.

HL801R/M63-40

Переходник с метрической резьбой большего диаметра на меньший М63 на М40 для кабельного ввода HL801V/22-33, используется вместе с HL801, предназначен для ввода труб и/или кабелей  d 22 мм - d 33 мм.

HL801R/M63-32

Переходник с метрической резьбой большего диаметра на меньший М63 на М32 для кабельного ввода HL801V/17-25, используется вместе с HL801, предназначен для ввода труб и/или кабелей  d 17 мм - d 25 мм.

HL801R/M50-40

Переходник с метрической резьбой большего диаметра на меньший М50 на М40 для кабельного ввода HL801V/22-33, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 22 мм - d 33 мм.

HL801R/M50-32

Переходник с метрической резьбой большего диаметра на меньший М50 на М32 для кабельного ввода HL801V/17-25, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 17 мм - d 25 мм.

HL801R/M50-25

Переходник с метрической резьбой большего диаметра на меньший М50 на М25 для кабельного ввода HL801V/8-14 или HL801V/10-17, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 8 мм - d 14 мм или d 10 мм - d 17 мм.

Сертификаты

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
