Гидроизоляционные мембраны - монтаж

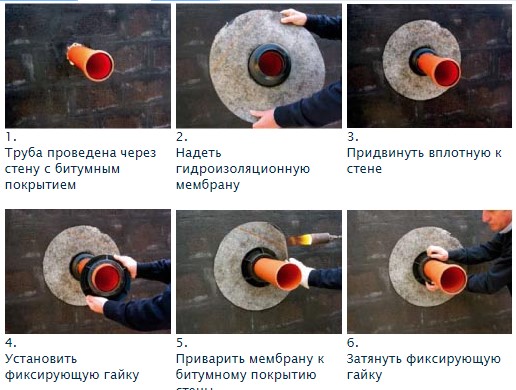

1. Труба проведена через стену с битумным покрытием


2. Надеть гидроизоляционную мембрану


3. Придвинуть вплотную к стене


4. Установить фиксирующую гайку


5. Приварить мембрану к битумному покрытию стены


6. Затянуть фиксирующую гайку



Пример установки HL800/160 и HL801






Основная информация для проектирования и монтажа


HL800 - предназначен для герметичной заделки отверстия между трубопроводом и строительными конструкциями, при пересечении ввода со стенами подвала.



В соответствии с п.8.8 СП 30.13330.2020. "Свод правил. Внутренний водопровод и канализация зданий": "Пересечение трубопроводами наружных стен подвала и фундамента здания следует выполнять под углом 90°, в сухих грунтах - с зазором вокруг трубы 0,2 м между трубопроводом и строительными конструкциями и заделкой отверстия в стене водо- и газонепроницаемым (в газифицированных районах) эластичным материалом, в мокрых грунтах - с установкой сальника".


В большинстве случаев двухслойной гидроизоляции подземной части фундамента рулонными битумными материалами или битумными мастиками бывает достаточно. Но критическими точками являются места ввода трубопроводов, где часто возникают протечки. Для герметизации таких мест HL предлагает специальные гидроизоляционные мембраны серии HL800, которые являются не только водонепроницаемыми, но и газонепроницаемыми. Для ввода до четырех электрических кабелей или труб используется вместе с монтажным комплектом HL801.

Преимущества:

▲ Комплекты HL800/801 могут быть установлены после завершения строительства, на вновь пробуренных или просверленных отверстиях.

▲ При монтаже с использованием открытого пламени пластиковые части HL800 не повреждаются.

▲ Может использоваться с битумными мастиками.

▲ Обеспечивает герметичность при отклонении оси трубы до 10% от оси монтажного отверстия.

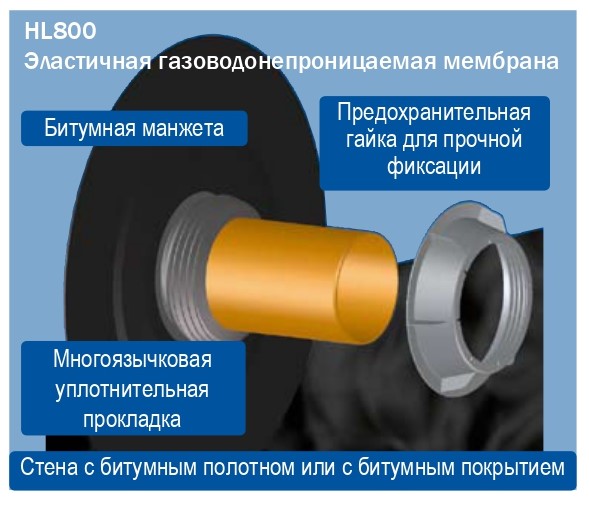

▲ Надежно фиксирует трубу с помощью многоязычковой прокладки и зажимной гайки с конической резьбой.

▲ Гибкая конструкция позволяет использование вблизи углов.

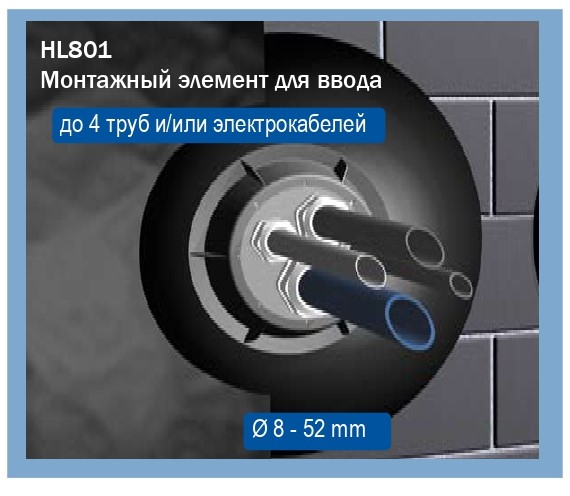

▲ При использовании HL800/160 и HL801 через одно отверстие можно провести до четырех труб или кабелей.




Для правильного монтажа и предотвращения ошибок необходимо обратить внимание на следующие пункты:

▲ Место для установки гидроизоляционной мембраны нужно выбирать максимально точно. После окончания монтажных работ переставить её в другое место нельзя.

▲ Полимербитумный фартук HL800 должен располагаться между двумя слоями гидроизоляции.

▲ Расстояние между центрами соседних элементов HL800 должно быть не менее 500 мм.

▲ Сохраняет газоводонепроницаемость при давлении до 6 м вод. столб.



Эластичная полимербитумная водонепроницаемая мембрана - очень эффективна и удобна в монтаже.

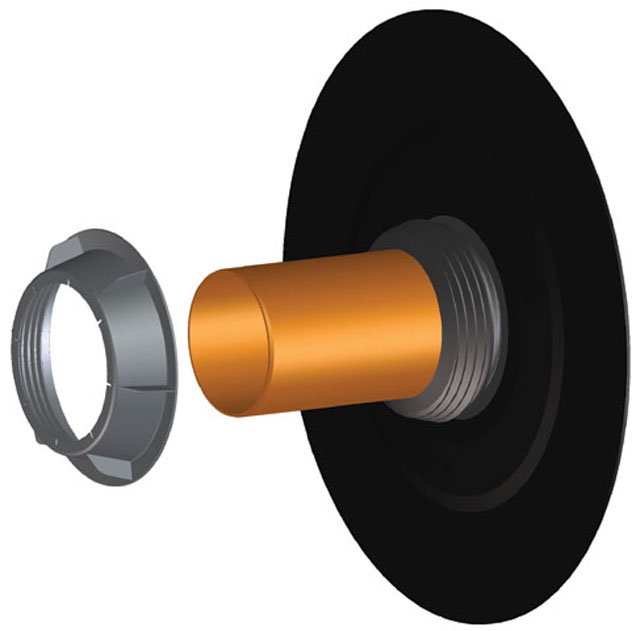

HL800 одевается на гладкий конец трубы, затем полимербитумное полотно мембраны приваривается к битумному покрытию стены. После этого вручную закручивается фиксирующая гайка из ПП, эластичная прокладка обжимается и очень плотно прилегает к трубе. Таким образом достигается герметичность соединения. Вода, находящаяся снаружи здания, не поступает вовнутрь, и стены подвального помещения остаются сухими. Это особенно важно для зданий, построенных во влажном климате, на склонах холмов или по берегам рек.


HL800 одинаково хорошо зарекомендовал себя как при применении с пластмассовыми трубами (ПП, ПЭ или ПВХ), так и с трубами из чугуна и стали.


HL800 очень легко устанавливается на неровные поверхности, в углах здания и т.п.


    HL800_domik.jpg  HL800_bukl1.jpg

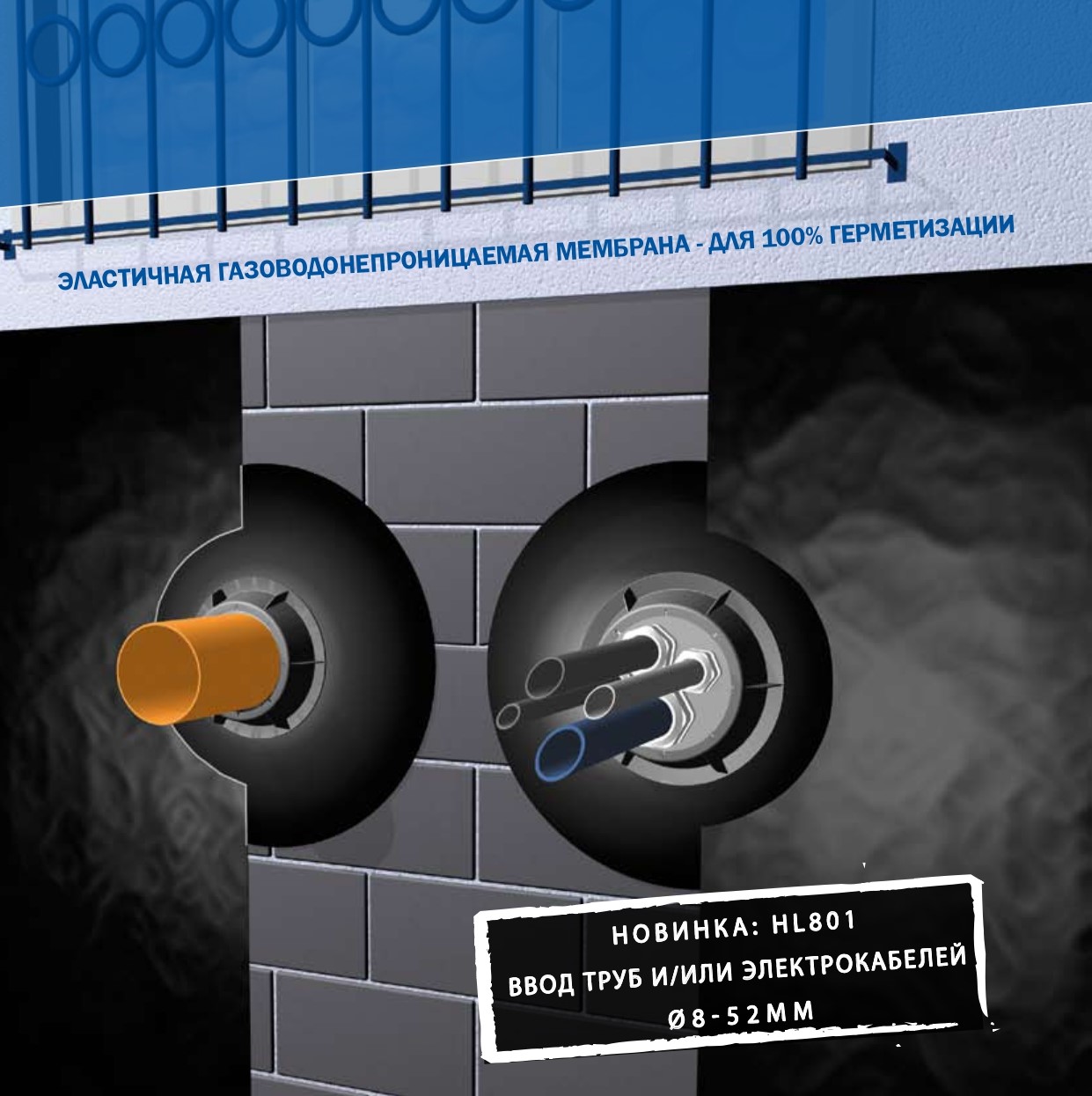

При использовании HL800/160 и HL801 через одно отверстие можно провести до четырех труб или кабелей

 HL801-Explosion-converted.jpeg      HL801-800_160-converted.jpeg


__________________________________________________

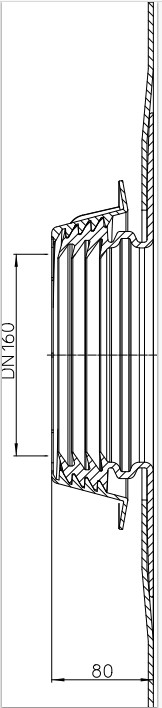

HL800/160


Эластичная уплотнительная мембрана DN160 для герметичной заделки отверстия между трубопроводом (из пластмассы, чугуна, нержавеющей стали) d 160-165 мм и строительными конструкциями (наружные стены подвалов). Многоязычковая прокладка с битумной манжетой d 500 мм из высококачественного материала и с предохранительной гайкой из пластмассы для прочной фиксации. Легко одевается на гладкий конец трубы или раструб, легко устанавливается на неровные поверхности или в углах здания (благодаря специальной конструкции). Проверено на водонепроницаемость (до 6 м водяного столба) - допускается отклонение оси трубы до 10% от оси монтажного отверстия.

Технические данные:

Присоединительные размеры:
DN160
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.654
Объем, м3:
0.0312852

Материал составных частей

Гайки:
Полипропилен
Корпус:
Эластомер / Битумное полотно / Полипропилен

HL800/160

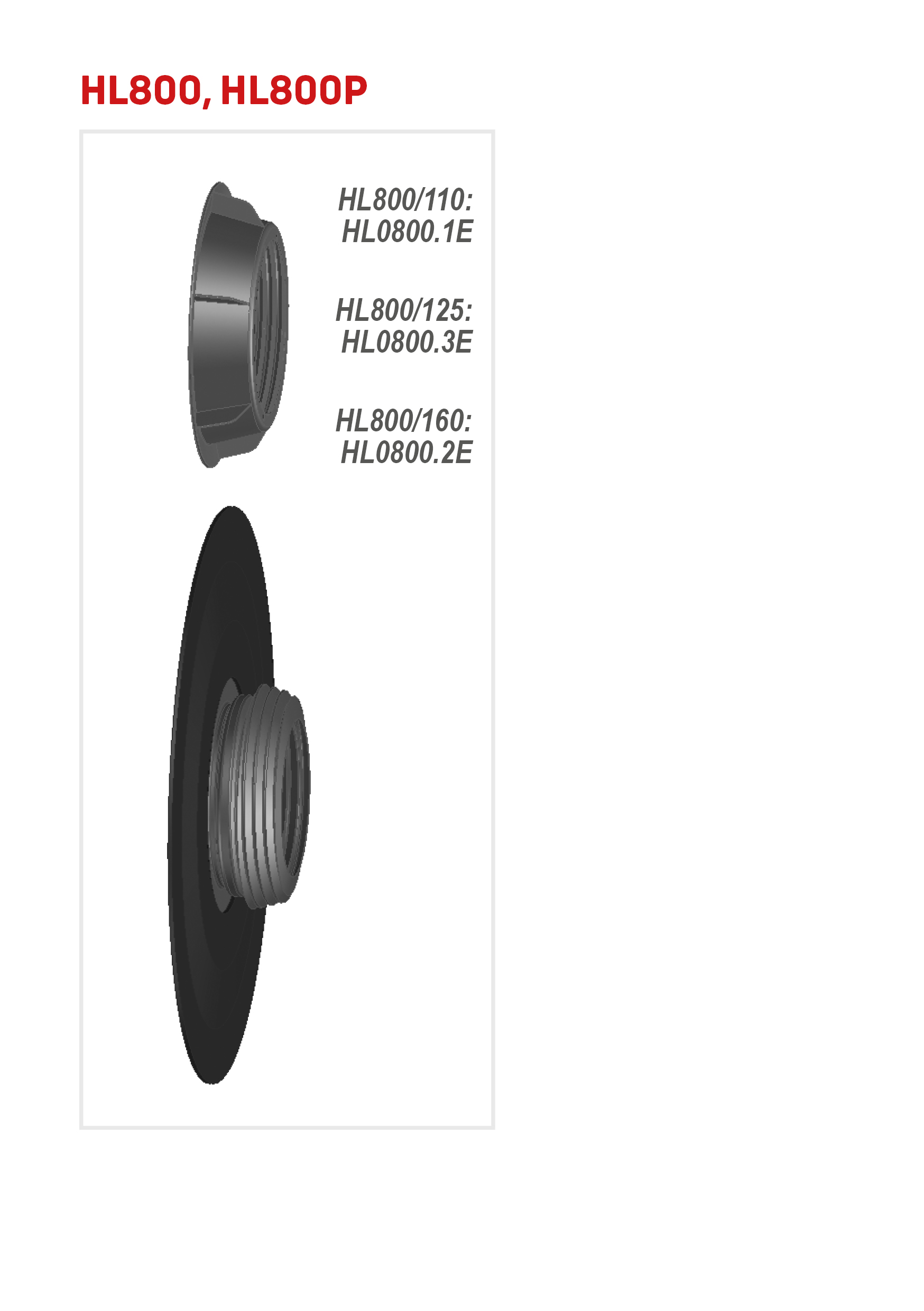

HL0800.2E

HL801V/28-38

Кабельный ввод М50 для HL801, предназначен для ввода гладких труб/кабелей d 28 мм - d 38 мм.

HL801R/M40-25

Переходник с метрической резьбой большего диаметра на меньший М40 на М25 для кабельного ввода HL801V/8-14 и HL801V/10-17, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 8 мм - d 14 мм или d 10 мм - d 17 мм.

HL801R/M32-25

Переходник с метрической резьбой большего диаметра на меньший М32 на М25 для кабельного ввода HL801V/8-14 и HL801V/10-17, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 8 мм - d 14 мм или d 10 мм - d 17 мм.

HL801B/M63

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M63

HL801B/M50

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M50

HL801B/M40

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M40

HL801B/M32

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M32

HL801

Монтажный элемент к HL800/160 для герметичного ввода труб и/или кабелей диаметром от 8 мм до 52 мм, с 4-мя отверстиями (нормально заглушены). Предназначен для герметизации места пересечения ввода трубопроводов и/или электрических кабелей со стенами подвала.

HL801V/8-14

Кабельный ввод М25 для HL801, предназначен для ввода гладких труб/кабелей d 8 мм - d 14 мм

HL801V/40-52

Кабельный ввод М63 для HL801, предназначен для ввода гладких труб/кабелей d 40 мм - d 52 мм

HL801V/32-44

Кабельный ввод М63 для HL801, предназначен для ввода гладких труб/кабелей d 32 мм - d 44 мм.

HL801R/M40-32

Переходник с метрической резьбой большего диаметра на меньший М40 на М32 для кабельного ввода HL801V/17-25, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 17 мм - d 25 мм.

HL801V/22-33

Кабельный ввод М40 для HL801, предназначен для ввода гладких труб/кабелей d 22 мм - d 33 мм.

HL801V/17-25

Кабельный ввод М32 для HL801, предназначен для ввода гладких труб/кабелей d 17 мм - d 25 мм.

HL801V/10-17

Кабельный ввод М25 для HL801, предназначен для ввода гладких труб/кабелей d 10 мм - d 17 мм.

HL801R/M63-50

Переходник с метрической резьбой большего диаметра на меньший М63 на М50 для кабельного ввода HL801V/28-38, используется вместе с HL801, предназначен для ввода труб и/или кабелей  d 28 мм - d 38 мм.

HL801R/M63-40

Переходник с метрической резьбой большего диаметра на меньший М63 на М40 для кабельного ввода HL801V/22-33, используется вместе с HL801, предназначен для ввода труб и/или кабелей  d 22 мм - d 33 мм.

HL801R/M63-32

Переходник с метрической резьбой большего диаметра на меньший М63 на М32 для кабельного ввода HL801V/17-25, используется вместе с HL801, предназначен для ввода труб и/или кабелей  d 17 мм - d 25 мм.

HL801R/M50-40

Переходник с метрической резьбой большего диаметра на меньший М50 на М40 для кабельного ввода HL801V/22-33, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 22 мм - d 33 мм.

HL801R/M50-32

Переходник с метрической резьбой большего диаметра на меньший М50 на М32 для кабельного ввода HL801V/17-25, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 17 мм - d 25 мм.

HL801R/M50-25

Переходник с метрической резьбой большего диаметра на меньший М50 на М25 для кабельного ввода HL801V/8-14 или HL801V/10-17, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 8 мм - d 14 мм или d 10 мм - d 17 мм.

HL800

Сертификат соответствия на продукцию HL, каталог 33/RUS

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Присоединительные размеры:
DN160
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.654
Объем, м3:
0.0312852

Материал составных частей

Гайки:
Полипропилен
Корпус:
Эластомер / Битумное полотно / Полипропилен

Паспорт

HL800/160

Составные части

HL0800.2E

Доп. оборудование

HL801V/28-38

Кабельный ввод М50 для HL801, предназначен для ввода гладких труб/кабелей d 28 мм - d 38 мм.

HL801R/M40-25

Переходник с метрической резьбой большего диаметра на меньший М40 на М25 для кабельного ввода HL801V/8-14 и HL801V/10-17, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 8 мм - d 14 мм или d 10 мм - d 17 мм.

HL801R/M32-25

Переходник с метрической резьбой большего диаметра на меньший М32 на М25 для кабельного ввода HL801V/8-14 и HL801V/10-17, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 8 мм - d 14 мм или d 10 мм - d 17 мм.

HL801B/M63

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M63

HL801B/M50

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M50

HL801B/M40

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M40

HL801B/M32

Заглушка для монтажного элемента HL801, применяется для герметичного закрытия ошибочно проделанного отверстия M32

HL801

Монтажный элемент к HL800/160 для герметичного ввода труб и/или кабелей диаметром от 8 мм до 52 мм, с 4-мя отверстиями (нормально заглушены). Предназначен для герметизации места пересечения ввода трубопроводов и/или электрических кабелей со стенами подвала.

HL801V/8-14

Кабельный ввод М25 для HL801, предназначен для ввода гладких труб/кабелей d 8 мм - d 14 мм

HL801V/40-52

Кабельный ввод М63 для HL801, предназначен для ввода гладких труб/кабелей d 40 мм - d 52 мм

HL801V/32-44

Кабельный ввод М63 для HL801, предназначен для ввода гладких труб/кабелей d 32 мм - d 44 мм.

HL801R/M40-32

Переходник с метрической резьбой большего диаметра на меньший М40 на М32 для кабельного ввода HL801V/17-25, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 17 мм - d 25 мм.

HL801V/22-33

Кабельный ввод М40 для HL801, предназначен для ввода гладких труб/кабелей d 22 мм - d 33 мм.

HL801V/17-25

Кабельный ввод М32 для HL801, предназначен для ввода гладких труб/кабелей d 17 мм - d 25 мм.

HL801V/10-17

Кабельный ввод М25 для HL801, предназначен для ввода гладких труб/кабелей d 10 мм - d 17 мм.

HL801R/M63-50

Переходник с метрической резьбой большего диаметра на меньший М63 на М50 для кабельного ввода HL801V/28-38, используется вместе с HL801, предназначен для ввода труб и/или кабелей  d 28 мм - d 38 мм.

HL801R/M63-40

Переходник с метрической резьбой большего диаметра на меньший М63 на М40 для кабельного ввода HL801V/22-33, используется вместе с HL801, предназначен для ввода труб и/или кабелей  d 22 мм - d 33 мм.

HL801R/M63-32

Переходник с метрической резьбой большего диаметра на меньший М63 на М32 для кабельного ввода HL801V/17-25, используется вместе с HL801, предназначен для ввода труб и/или кабелей  d 17 мм - d 25 мм.

HL801R/M50-40

Переходник с метрической резьбой большего диаметра на меньший М50 на М40 для кабельного ввода HL801V/22-33, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 22 мм - d 33 мм.

HL801R/M50-32

Переходник с метрической резьбой большего диаметра на меньший М50 на М32 для кабельного ввода HL801V/17-25, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 17 мм - d 25 мм.

HL801R/M50-25

Переходник с метрической резьбой большего диаметра на меньший М50 на М25 для кабельного ввода HL801V/8-14 или HL801V/10-17, используется вместе с HL801, предназначен для ввода труб и/или кабелей d 8 мм - d 14 мм или d 10 мм - d 17 мм.

Видео

HL800

Сертификаты

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
