HL905N.0
Скачать страницу
Воздушные клапаны являются неотъемлемой частью систем канализации. Они используются для предотвращения срыва гидрозатворов у сантехнических приборов в часы максимального водоотведения и не пропускают запах из канализации в помещения в часы минимального водоотведения.
▲Для чего используется воздушный клапан?
Воздушные клапаны могут применяться: для увеличения пропускной способности невентилируемых канализационных стояков (СП 40-107-2003 и Стандарт „СантехНИИпроект“); для предотвращения срыва гидрозатворов у приборов подключенных к горизонтальным трубопроводам (СП253.1325800.2016); для подачи воздуха в резервные водосточные стояки (СП 253.1325800.2016).
Для достижения максимальной эффективности работы воздушного клапана рекомендуется следовать регламенту по его применению, изложенному в СП 40-107-2003, и проводить его регулярные осмотры.
__________________________________________

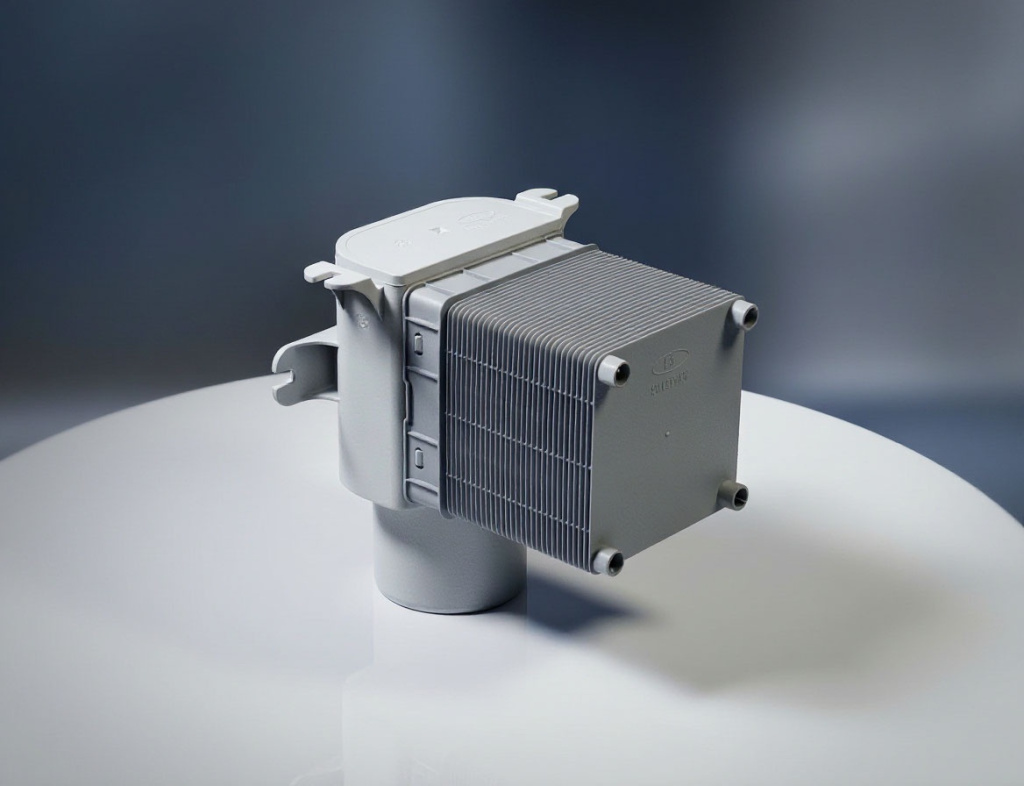

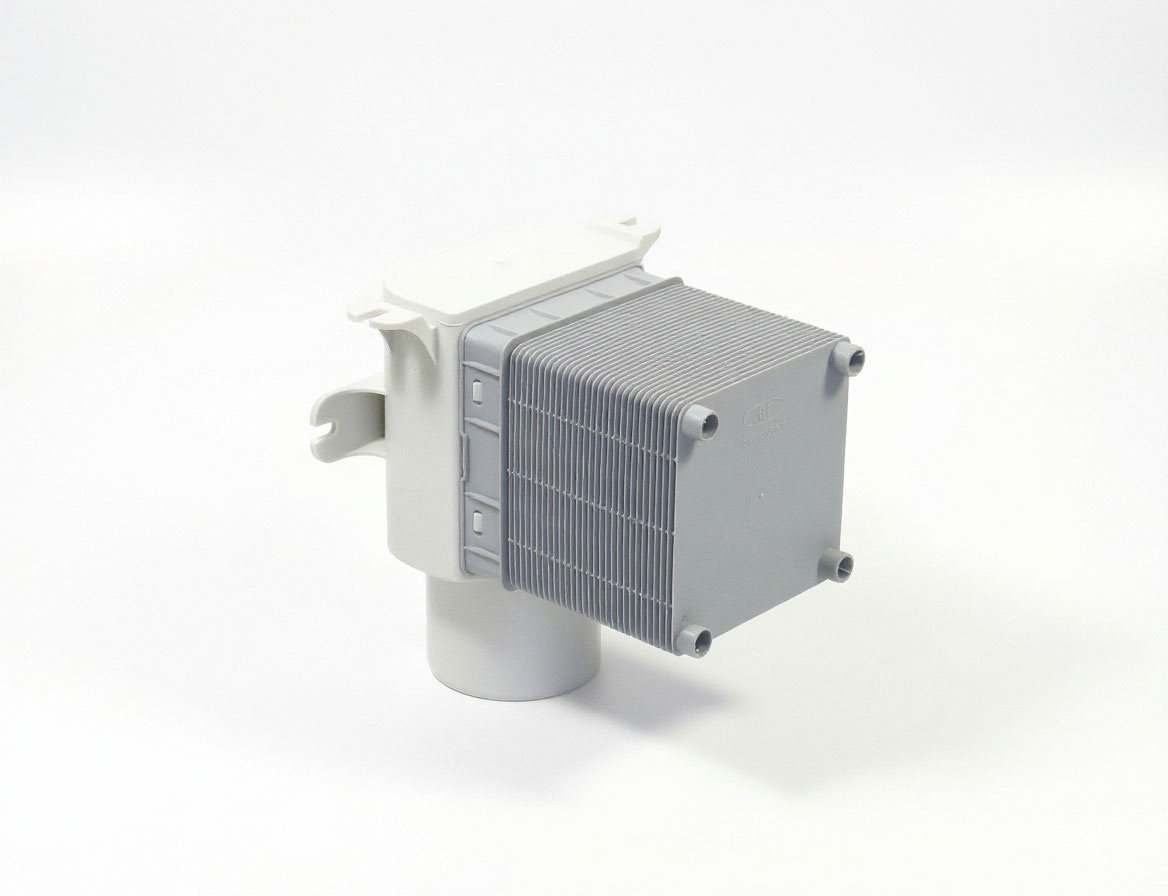

HL905N.0

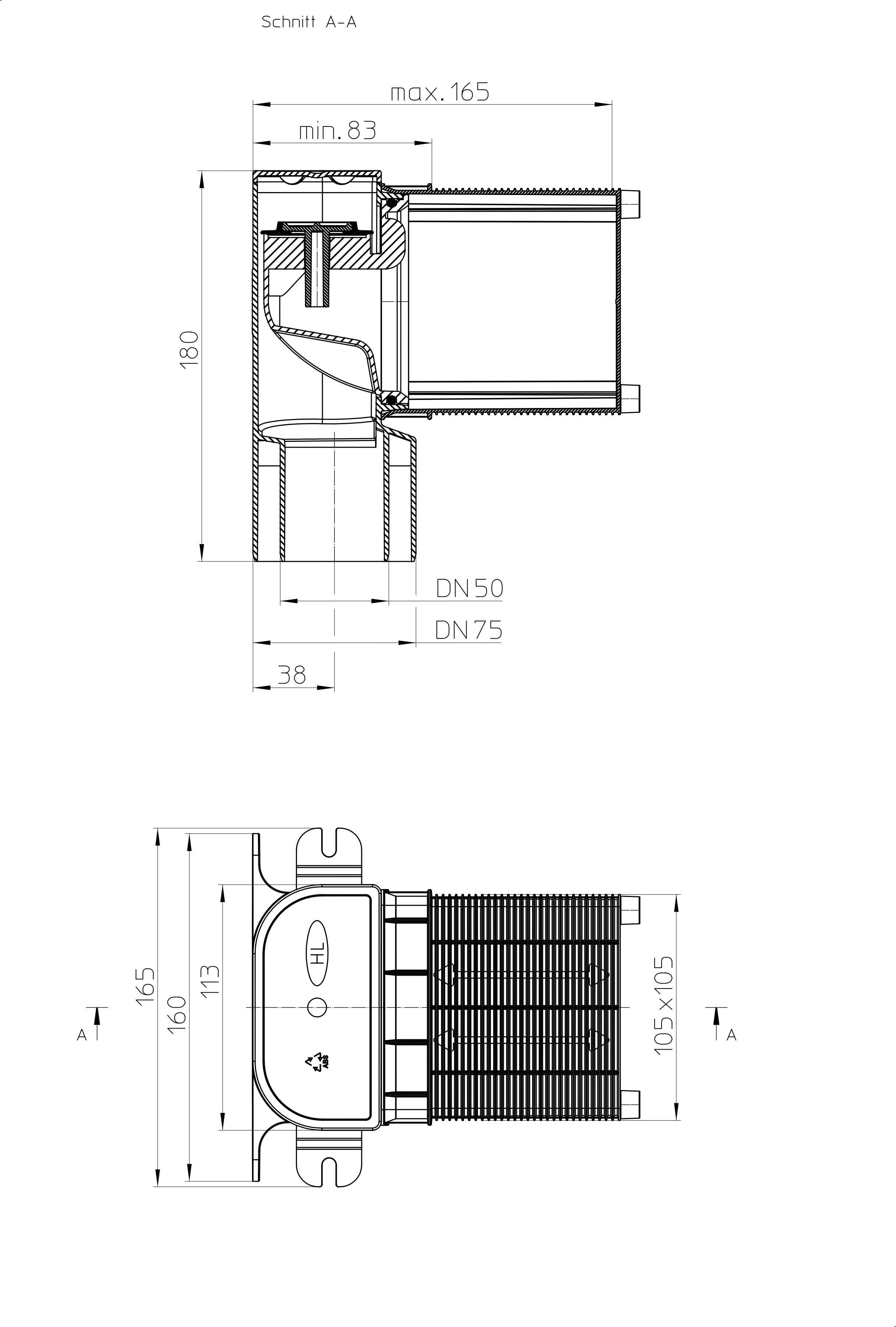

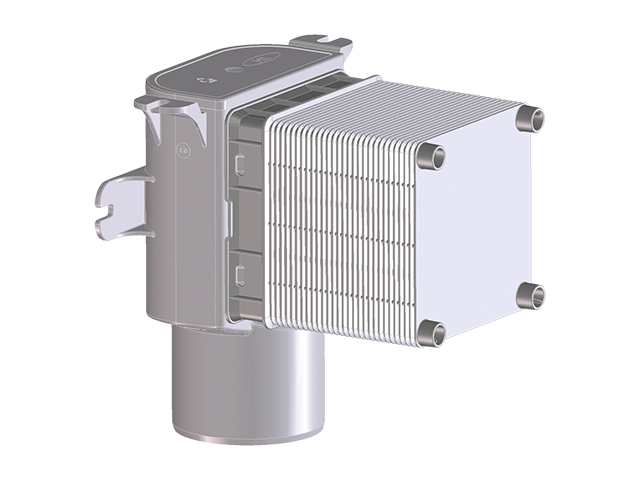

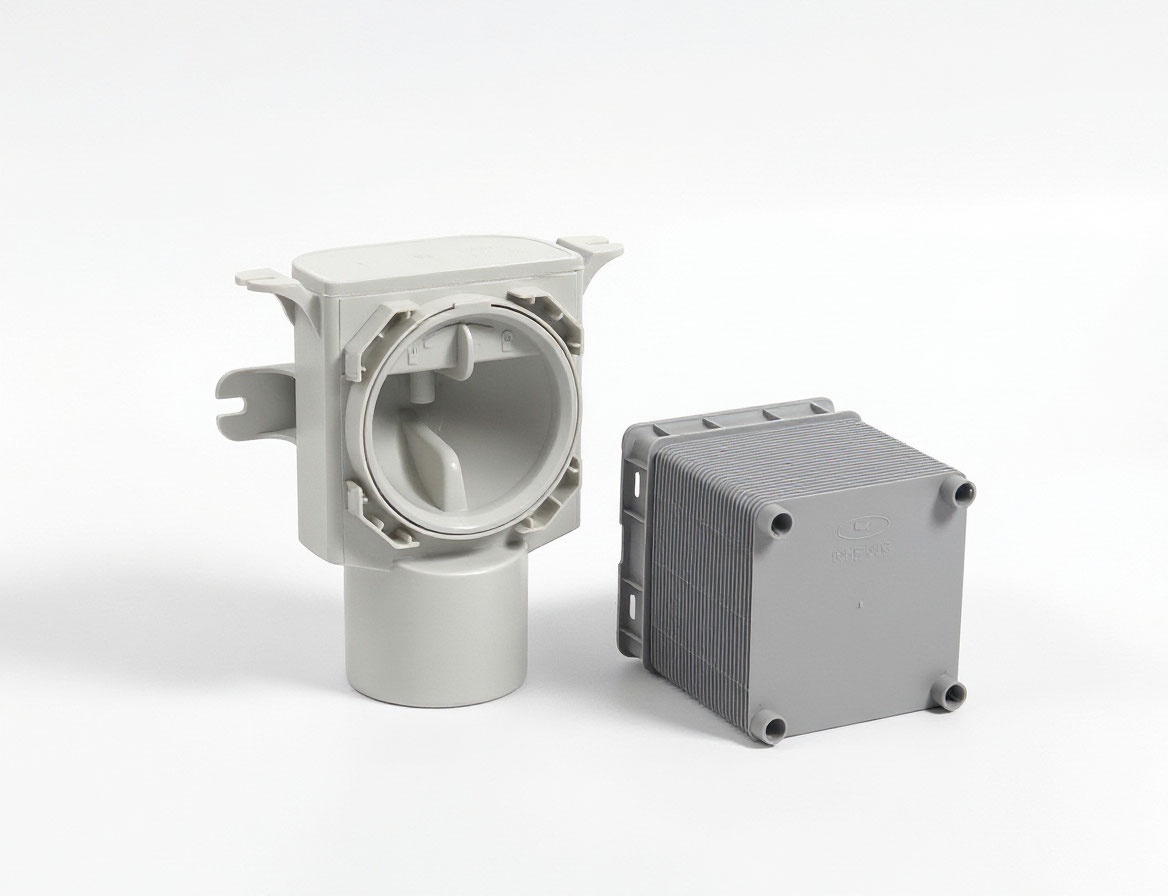

Воздушный клапан без крышки DN50/75 для скрытого монтажа для длинных (более 4-х метров) горизонтальных трубопроводов, скрытого монтажа. Рекомендуется для установки в начале трубопровода (считая по ходу движения стоков). В комплекте укорачиваемая монтажная заглушка, вынимаемая функциональная часть. Предназначен для предотвращения срыва гидрозатвора с сантехнических приборов, а также для предотвращения попадания загрязненного воздуха из канализационной сети в помещение.
▲Где может устанавливаться воздушный клапан?

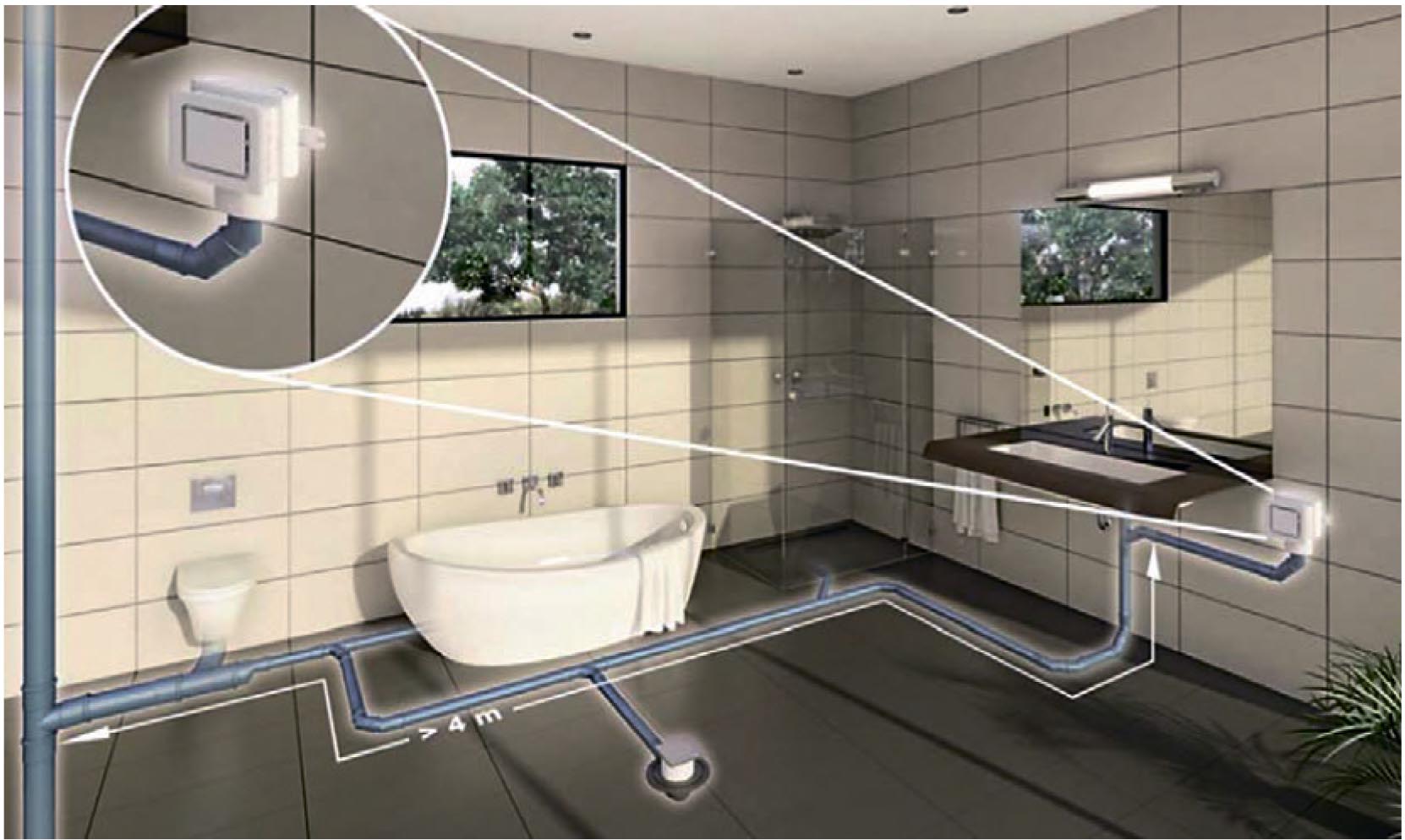

При использовании на горизонтальных участках, воздушный клапан присоединяется к лежаку в его начале (в наиболее удаленном от стояка месте). При скрытой установке необходимо обеспечить беспрепятственное поступление воздуха к клапану.
▲Как работает воздушный клапан?
При возникновении разрежения в канализационном стояке резиновая мембрана клапана поднимается, и пропускает воздух внутрь стояка. При выравнивании давления внутри стояка с атмосферным, мембрана клапана под собственным весом опускается и надежно запирает загрязненный воздух (канализационные газы) в трубопроводах.
▲Насколько надежны воздушные клапаны HL?
Любой воздушный клапан HL должен, без потери работоспособности и герметичности, открыться и закрыться не менее 800 тысяч раз! В связи с такими жесткими требованиями к качеству при производстве воздушных клапанов на заводе - каждый клапан подвергается испытанию на работоспособность и герметичность. В России воздушные клапаны имеют сертификат соответствия Техническому регламенту о безопасности машин и оборудования, так как они подлежат обязательной сертификации (Постановление Правительства Российской Федерации № 753 от 15.09.2009).
▲Обслуживание
Воздушный клапан должен быть установлен так, чтобы к нему был доступ. При загрязнении, защитная сетка от насекомых легко снимается и промывается.
▲Безопасность
6 крышек на выбор (в комплект не входят):
|

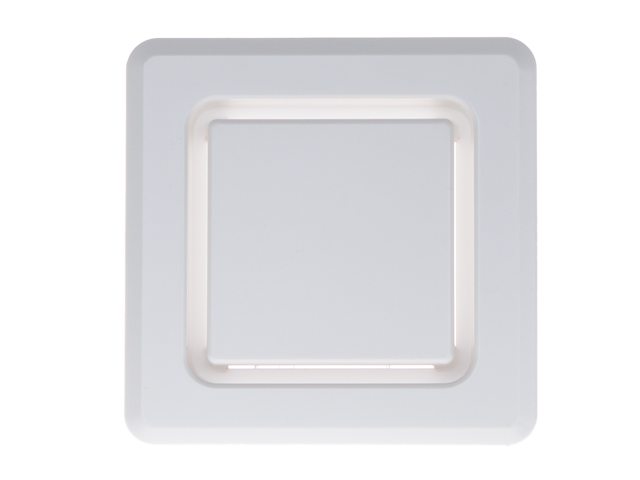

HL905.1 Белая |

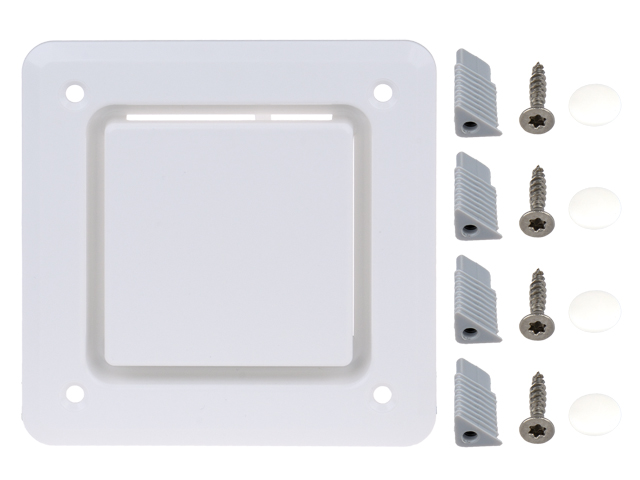

HL905.1V Белая с винтами |

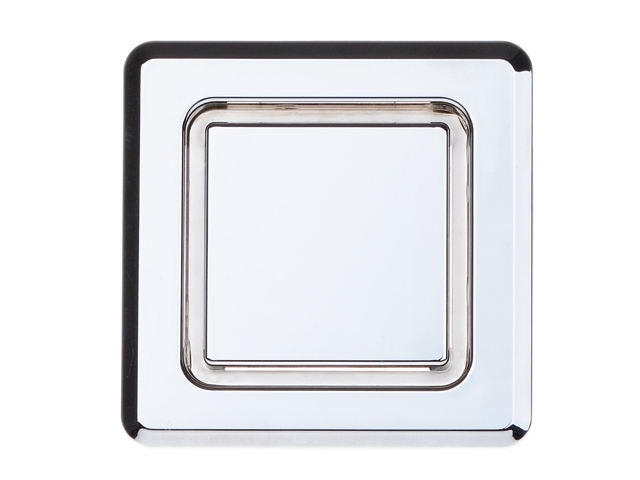

HL905.2 Хром |

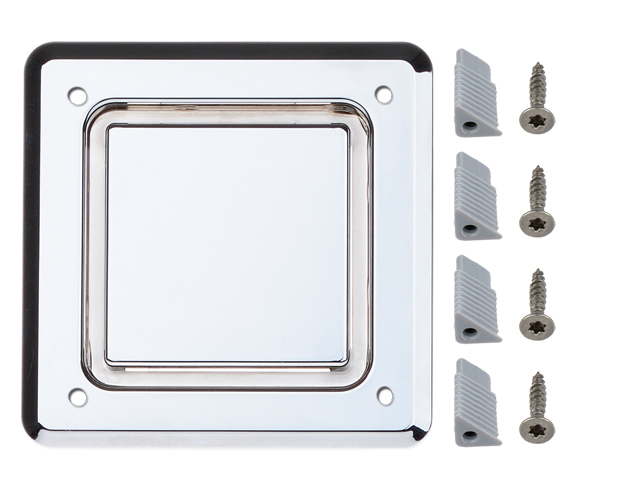

HL905.2V Хром с винтами |

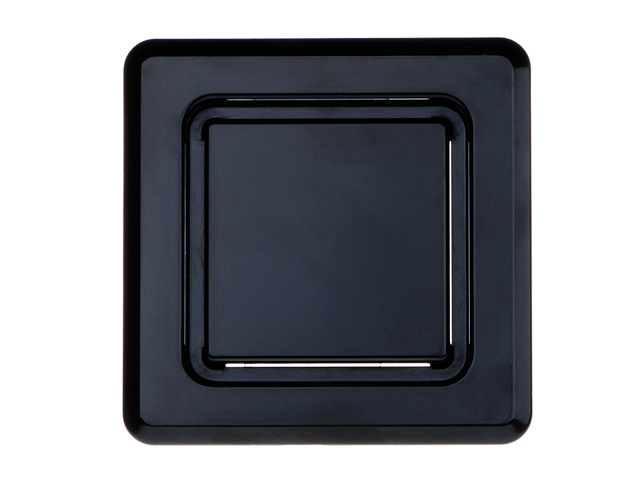

HL905.3 Чёрная |

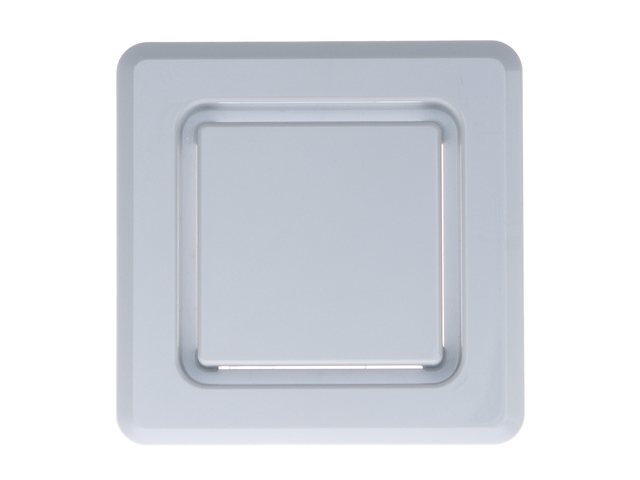

HL905.4 Серая |
 |
 |
 |
 |
 |
 |
Технические данные:
Материал составных частей
HL905N.0
HL0905N.3E
HL0905N.1E
HL0905N.2E
корпус HL905N
HL900N
Воздушный клапан для невентилируемых канализационных стояков DN50/75/110, отвечающий EN12380-1, со снимаемой защитной сеткой от насекомых (легко чистящейся), резиновой мембраной, вдвойне изолированной стенкой. Предназначен для предотвращения срыва гидрозатвора с сантехнических приборов, а также для предотвращения попадания загрязненного воздуха из канализационной сети в помещение.
HL901
Воздушный клапан для невентилируемых канализационных стояков DN75/90/110, отвечающий EN12380 A1, с двойной теплоизолированной стенкой и многоязычковой уплотнительной прокладкой, с защитной сеткой от насекомых (легко чистящейся). Монтаж на муфты DN90 и под раструбные трубы DN75/110. Предназначен для предотвращения срыва гидрозатвора с сантехнических приборов, а также для предотвращения попадания загрязненного воздуха из канализационной сети в помещение.
HL905N
Воздушный клапан DN50/75для скрытого монтажа для длинных (более 4-х метров) горизонтальных трубопроводов, скрытого монтажа, рекомендуется для установки в начале трубопровода (считая по ходу движения стоков). В комплекте укорачиваемая монтажная заглушка, вынимаемая функциональная часть и крышка. Предназначен для предотвращения срыва гидрозатвора с сантехнических приборов, а также для предотвращения попадания загрязненного воздуха из канализационной сети в помещение
Декларация о соответствии на канализационные затворы (обратные клапаны) и воздушные клапаны HL
Технические параметры
Технические данные:
Материал составных частей
Паспорт

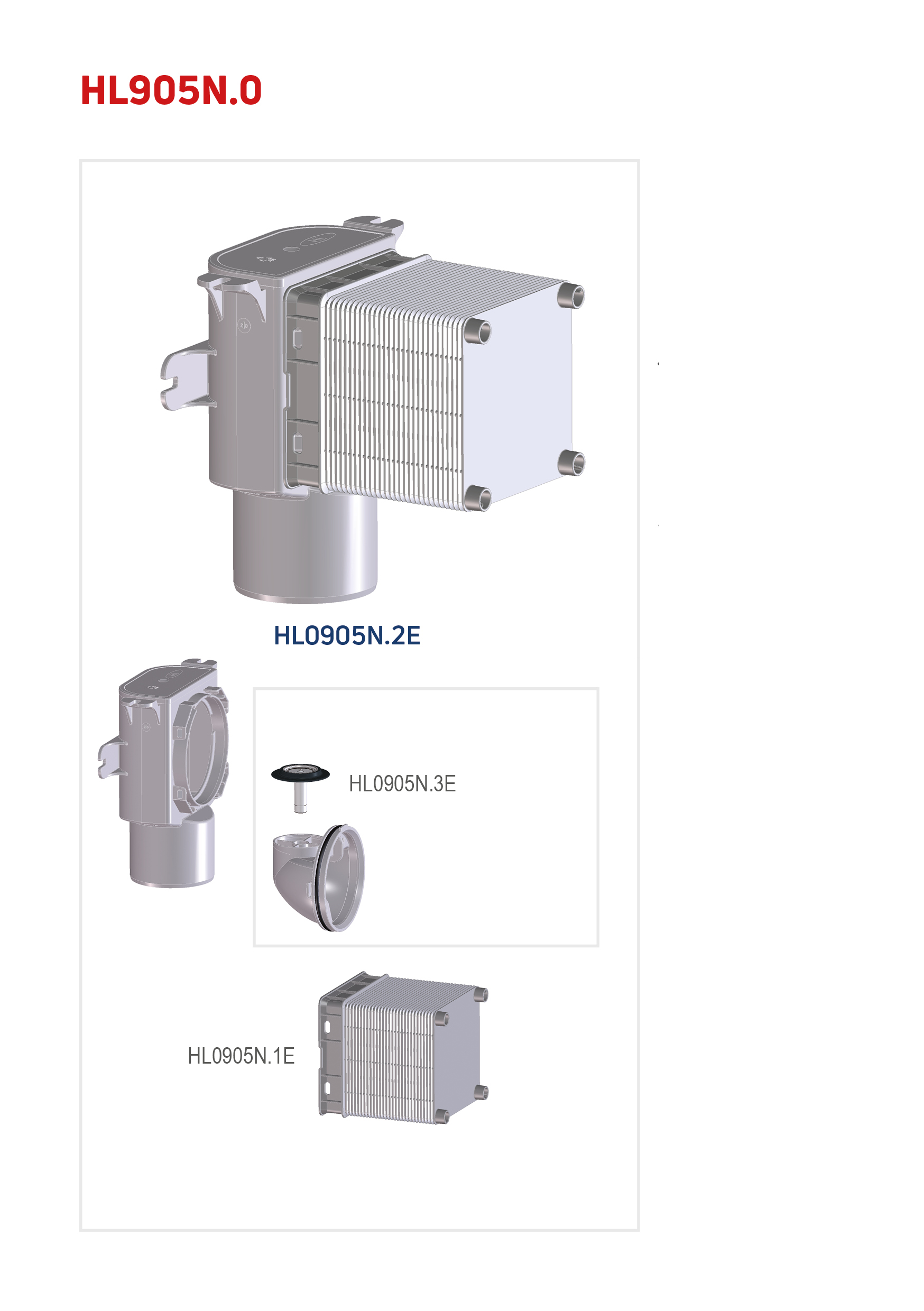

Составные части
HL0905N.3E
Манжетный уплотнитель

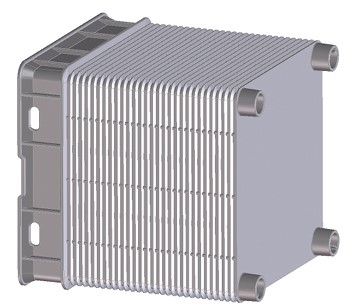

HL0905N.1E
Монтажная заглушка подходит к серии HL905N
HL0905N.2E
Функциональная часть HL905N

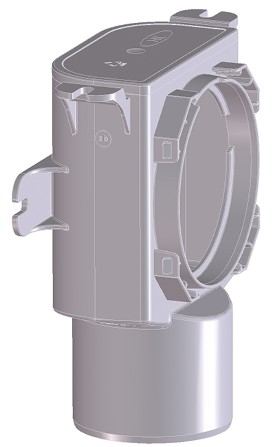

корпус HL905N
Корпус для HL905N, HL905N.0
Доп. оборудование
Альтернативные варианты
HL900N
Воздушный клапан для невентилируемых канализационных стояков DN50/75/110, отвечающий EN12380-1, со снимаемой защитной сеткой от насекомых (легко чистящейся), резиновой мембраной, вдвойне изолированной стенкой. Предназначен для предотвращения срыва гидрозатвора с сантехнических приборов, а также для предотвращения попадания загрязненного воздуха из канализационной сети в помещение.
HL901
Воздушный клапан для невентилируемых канализационных стояков DN75/90/110, отвечающий EN12380 A1, с двойной теплоизолированной стенкой и многоязычковой уплотнительной прокладкой, с защитной сеткой от насекомых (легко чистящейся). Монтаж на муфты DN90 и под раструбные трубы DN75/110. Предназначен для предотвращения срыва гидрозатвора с сантехнических приборов, а также для предотвращения попадания загрязненного воздуха из канализационной сети в помещение.
HL905N
Воздушный клапан DN50/75для скрытого монтажа для длинных (более 4-х метров) горизонтальных трубопроводов, скрытого монтажа, рекомендуется для установки в начале трубопровода (считая по ходу движения стоков). В комплекте укорачиваемая монтажная заглушка, вынимаемая функциональная часть и крышка. Предназначен для предотвращения срыва гидрозатвора с сантехнических приборов, а также для предотвращения попадания загрязненного воздуха из канализационной сети в помещение
Видео
Сертификаты
Сертификат соответствия на продукцию HL, каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)
Декларация о соответствии на канализационные затворы (обратные клапаны) и воздушные клапаны HL
от 12.02.2024 г. (действителен до 11.02.2029 г.)
Декларация о соответствии на канализационные затворы (обратные клапаны) и воздушные клапаны HL ЕАЭС № RU Д-АТ.РА01.В.90365/24 от 12.02.2024 (действителен до 11.02.2029, изготовитель HL Hutterer & Lechner GmbH)
Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL
от 15.12.2017 г. (действителен до г.)
Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
