Техническое изображение HL904
Техническое изображение HL904
Техническое изображение HL904




▲Где может устанавливаться воздушный клапан?
При использовании на горизонтальных участках, воздушный клапан присоединяется к лежаку в его начале (в наиболее удаленном от стояка месте). При скрытой установке необходимо обеспечить беспрепятственное поступление воздуха к клапану.

▲Как работает воздушный клапан?
При возникновении разрежения в канализационном стояке резиновая мембрана клапана поднимается, и пропускает воздух внутрь стояка. При выравнивании давления внутри стояка с атмосферным, мембрана клапана под собственным весом опускается и надежно запирает загрязненный воздух (канализационные газы) в трубопроводах.

▲Насколько надежны воздушные клапаны HL?
Любой воздушный клапан HL должен, без потери работоспособности и герметичности, открыться и закрыться не менее 800 тысяч раз! В связи с такими жесткими требованиями к качеству при производстве воздушных клапанов на заводе - каждый клапан подвергается испытанию на работоспособность и герметичность. В России воздушные клапаны имеют сертификат соответствия Техническому регламенту о безопасности машин и оборудования, так как они подлежат обязательной сертификации (Постановление Правительства Российской Федерации № 753 от 15.09.2009).



HL904

Скачать страницу


Воздушные клапаны являются неотъемлемой частью систем канализации. Они используются для предотвращения срыва гидрозатворов у сантехнических приборов в часы максимального водоотведения и не пропускают запах из канализации в помещения в часы минимального водоотведения.


▲Для чего используется воздушный клапан?

Воздушные клапаны могут применяться: для увеличения пропускной способности невентилируемых канализационных стояков (СП 40-107-2003 и Стандарт „СантехНИИпроект“); для предотвращения срыва гидрозатворов у приборов подключенных к горизонтальным трубопроводам (СП253.1325800.2016); для подачи воздуха в резервные водосточные стояки (СП 253.1325800.2016).

▲Обслуживание
Воздушный клапан должен быть установлен так, чтобы к нему был доступ. При загрязнении, защитная сетка от насекомых легко снимается и промывается.

▲Безопасность

Для достижения максимальной эффективности работы воздушного клапана рекомендуется следовать регламенту по его применению, изложенному в СП 40-107-2003, и проводить его регулярные осмотры.



__________________________________________


HL904

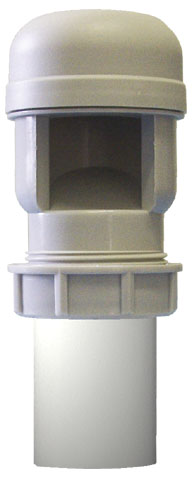

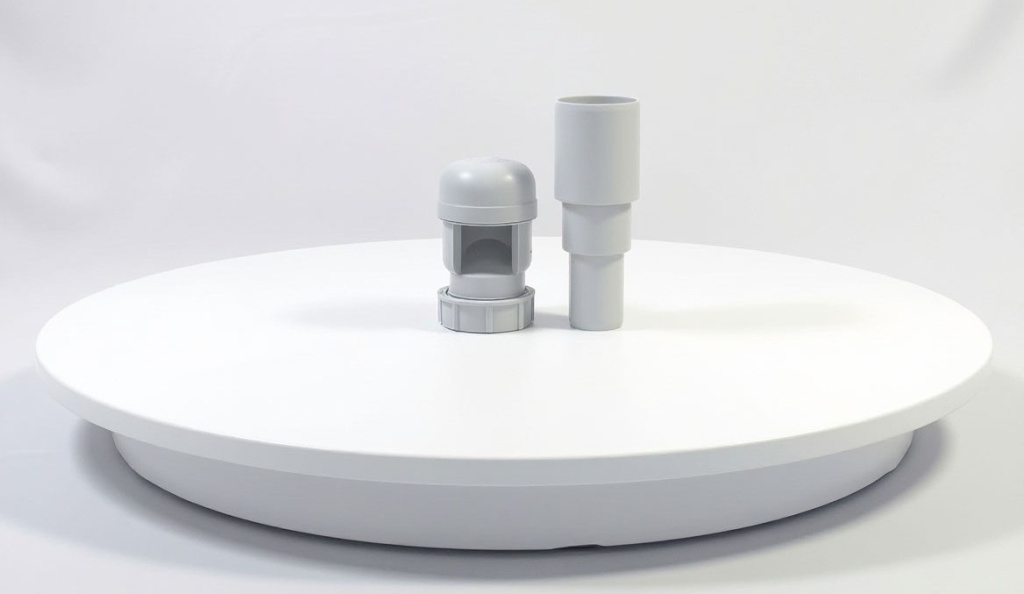

Воздушный клапан DN40 с переходником DN32/50 для длинных (более 4-х метров) горизонтальных трубопроводов. Предназначен для предотвращения срыва гидрозатвора с сантехнических приборов, а также для предотвращения попадания загрязненного воздуха из канализационной сети в помещение.


Технические данные:

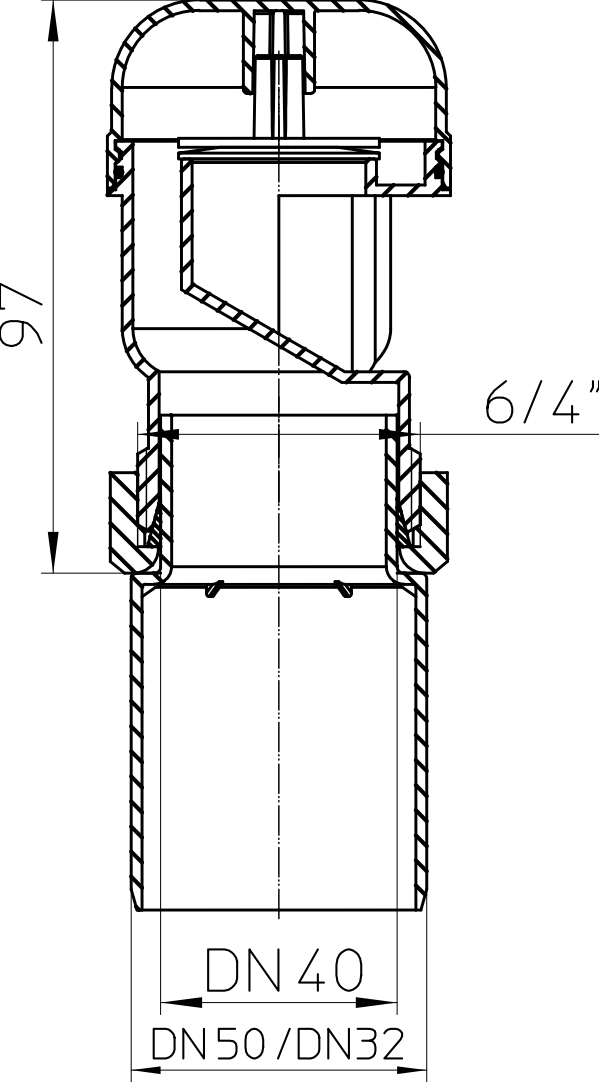

Высота монтажа:
97 мм
Присоединительные размеры:
DN32/40/50
Пропускная способность, л/с:
5,25
Срок службы:
не менее 50 лет
Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:
97 мм
Присоединительные размеры:
DN32/40/50
Пропускная способность, л/с:
5,25
Срок службы:
не менее 50 лет
Вес брутто, кг:
0,082
Объем, м3:
0,000735

Материал составных частей

Корпус:
Полипропилен

HL904

pdf
380.49 Kb
Скачать pdf

HL01008D

HL01047D.G

HL0904.0E

HL0904.1E

Т-образный штуцер DN40x6/4"

HL903

Воздушный клапан DN50 с переходником DN32/40 для длинных (более 4-х метров) горизонтальных трубопроводов. Предназначен для предотвращения срыва гидрозатвора с сантехнических приборов, а также для предотвращения попадания загрязненного воздуха из канализационной сети в помещение.

HL904T

Воздушный клапан DN40 с Т-образным соединением DN40 х 6/4" для длинных (более 4-х метров) горизонтальных трубопроводов с Т-образным соединением с двумя накидными гайками. Предназначен для предотвращения срыва гидрозатвора с сантехнических приборов, а также для предотвращения попадания загрязненного воздуха из канализационной сети в помещение

Сертификат соответствия на продукцию HL, каталог 33/RUS

pdf
3 922.45 Kb
Скачать pdf

Декларация о соответствии на канализационные затворы (обратные клапаны) и воздушные клапаны HL

pdf
331.19 Kb
Скачать pdf

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

pdf
2 294.49 Kb
Скачать pdf

Технические параметры

Технические данные:

Высота монтажа:
97 мм
Присоединительные размеры:
DN32/40/50
Пропускная способность, л/с:
5,25
Срок службы:
не менее 50 лет
Вес брутто, кг:
0,082
Объем, м3:
0,000735

Материал составных частей

Корпус:
Полипропилен

Паспорт

HL904

pdf
380.49 Kb
Скачать pdf

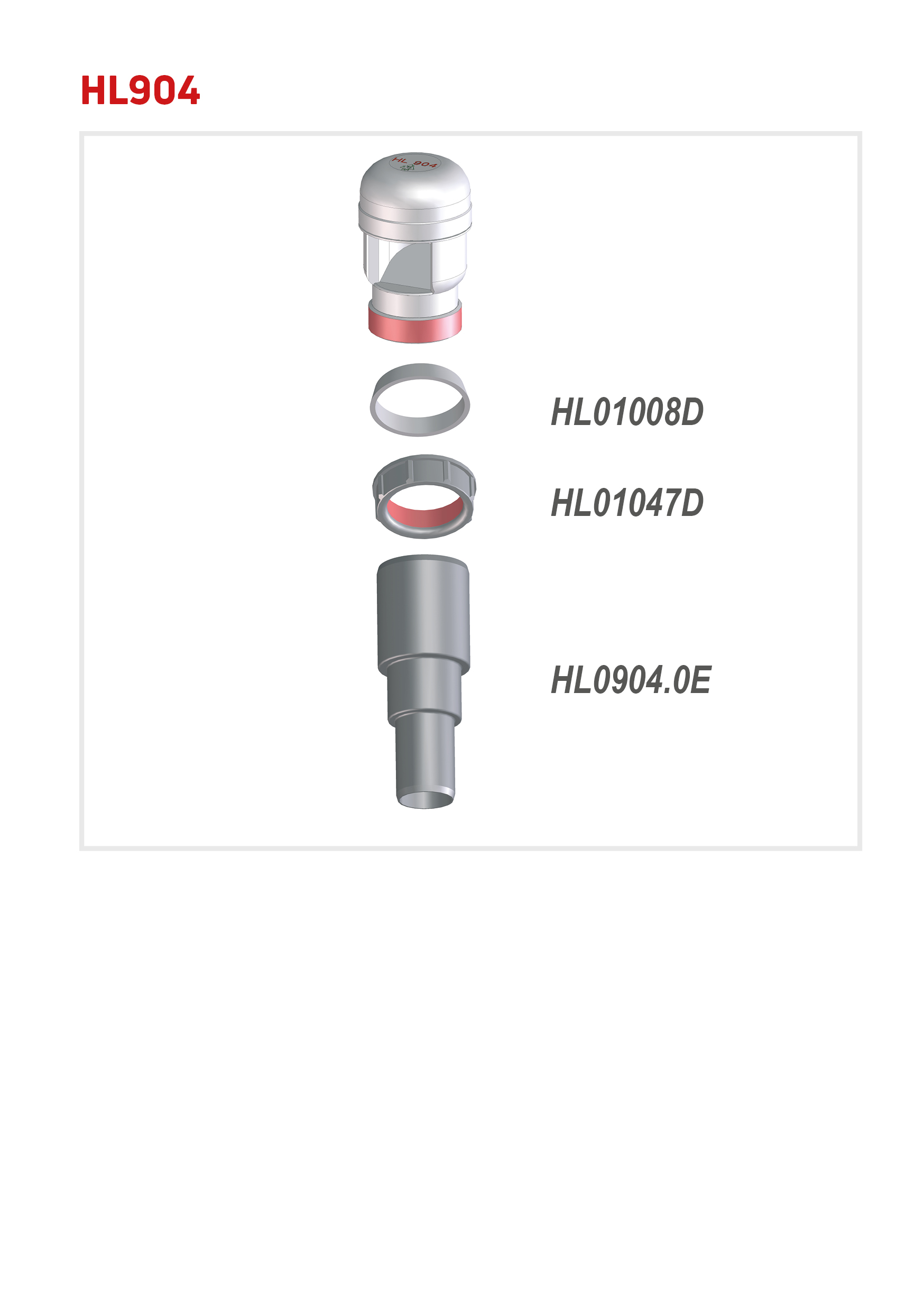

Составные части

HL01008D

HL01047D.G

Гайка для патрубка 6/4" серая

HL0904.0E

Соединительный адаптер DN32/50

Доп. оборудование

HL0904.1E

Т-образный штуцер DN40x6/4"

Альтернативные варианты

HL903

Воздушный клапан DN50 с переходником DN32/40 для длинных (более 4-х метров) горизонтальных трубопроводов. Предназначен для предотвращения срыва гидрозатвора с сантехнических приборов, а также для предотвращения попадания загрязненного воздуха из канализационной сети в помещение.

HL904T

Воздушный клапан DN40 с Т-образным соединением DN40 х 6/4" для длинных (более 4-х метров) горизонтальных трубопроводов с Т-образным соединением с двумя накидными гайками. Предназначен для предотвращения срыва гидрозатвора с сантехнических приборов, а также для предотвращения попадания загрязненного воздуха из канализационной сети в помещение

Сертификаты

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf

Декларация о соответствии на канализационные затворы (обратные клапаны) и воздушные клапаны HL

от 12.02.2024 г. (действителен до 11.02.2029 г.)

Декларация о соответствии на канализационные затворы (обратные клапаны) и воздушные клапаны HL ЕАЭС № RU Д-АТ.РА01.В.90365/24 от 12.02.2024 (действителен до 11.02.2029, изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf
