Техническое изображение HL310PrblueG-SML

HL310PrblueG-SML

Скачать страницу

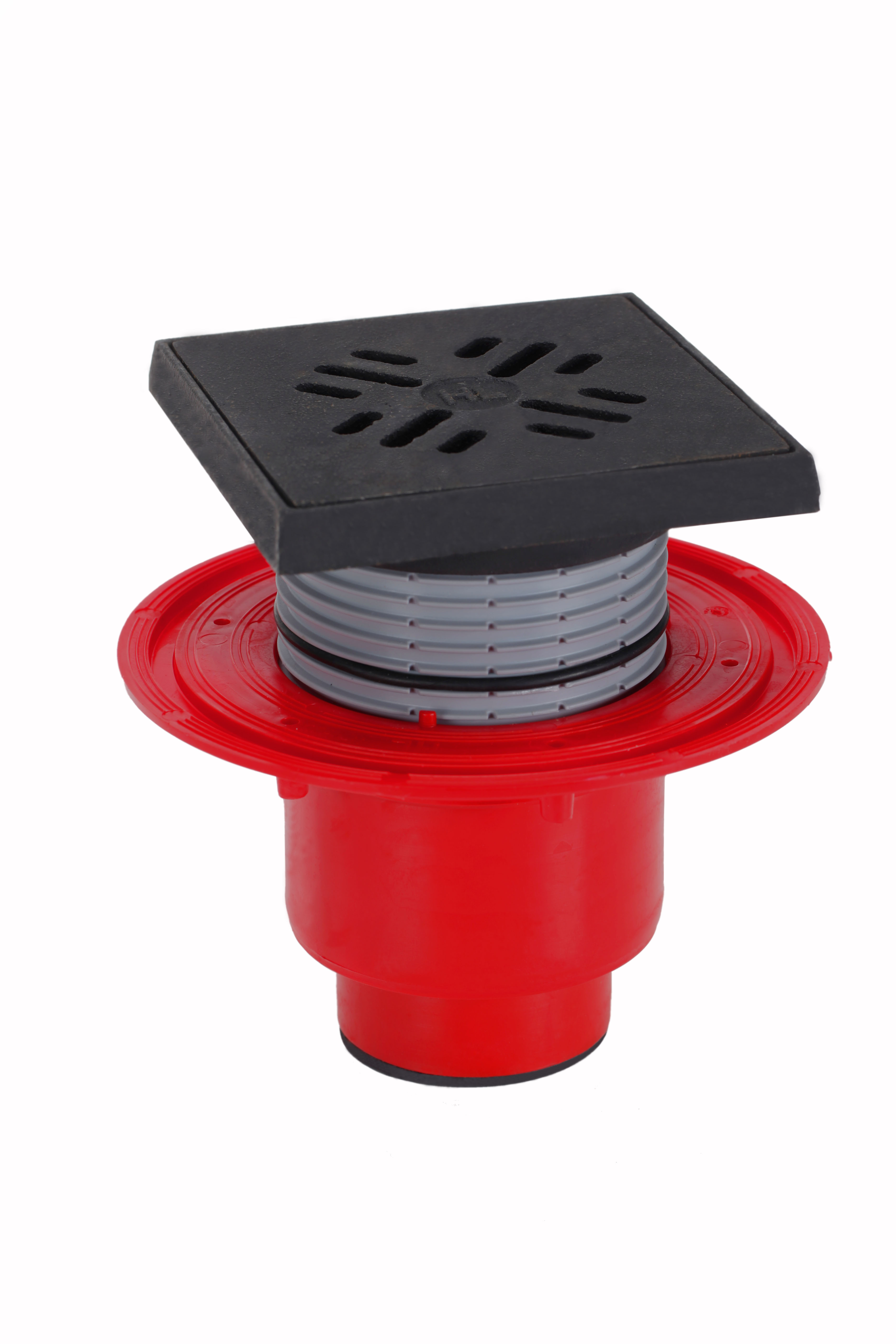

Трап для внутренних помещений с чугунной решеткой 137 x 137 мм в чугунном подрамнике 150 x 150 мм, с запахозапирающим устройством Primus blue, вертикальным выпуском с манжетой для соединения с SML трубой DN50

Технические данные:

Присоединительные размеры:
DN50
Пропускная способность, л/с:
0.50
Срок службы:
не менее 50 лет
Все параметры

Файлы для скачивания:

Технические данные:

Присоединительные размеры:
DN50
Пропускная способность, л/с:
0.50
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.47
Надставной элемент:
34-78 мм/150 x 150 мм
Решетка:
137 x 137 мм
Максимальная разрешенная нагрузка, т:
1.5

Материал составных частей

Корпус:
Полиэтилен
Материал решётки:
Чугун
Надставной элемент:
Полипропилен
Подрамник:
Чугун
Сифон:
Полипропилен

HL01067D

HL0300.0EN

HL037G.1E

HL037G.2E

HL01027D

HL310NK-SML

HL0510.12E

HL340N

Удлинитель для трапов, высотой 100мм

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

HL85NC

Надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном d 420 мм для соединения с битумной гидроизоляцией

HL83.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали  196х114 мм с резиновым уплотнительным кольцом и комплекта саморезов

HL83

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с EPDM мембраной 400x400 мм, резинового уплотнительного кольца и комплекта саморезов

HL83.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 196 х 114 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов

HL83.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196 x 114 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 400 х 400 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL83.P

Гидроизоляционный комплект для мембран ПВХ d 287 мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL840

Противопожарная муфта для вертикальных трапов серии HL310 (DN50/75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

Технические параметры

Технические данные:

Присоединительные размеры:
DN50
Пропускная способность, л/с:
0.50
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.47
Надставной элемент:
34-78 мм/150 x 150 мм
Решетка:
137 x 137 мм
Максимальная разрешенная нагрузка, т:
1.5

Материал составных частей

Корпус:
Полиэтилен
Материал решётки:
Чугун
Надставной элемент:
Полипропилен
Подрамник:
Чугун
Сифон:
Полипропилен

Составные части

HL01067D

HL0300.0EN

HL037G.1E

HL037G.2E

HL01027D

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL310NK-SML

Корпус трапа

HL0510.12E

Запахозапирающее устройство "Primus blue" - это новое запахозапирающее устройство, которое устраняет неприятные запахи с помощью и без помощи воды. Подходит для трапов серии HL310 и HL510

Доп. оборудование

HL340N

Удлинитель для трапов, высотой 100мм

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

HL85NC

Надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном d 420 мм для соединения с битумной гидроизоляцией

HL83.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали  196х114 мм с резиновым уплотнительным кольцом и комплекта саморезов

HL83

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196х114 мм с EPDM мембраной 400x400 мм, резинового уплотнительного кольца и комплекта саморезов

HL83.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали 196 х 114 мм с гидроизоляционным полимербитумным полотном 500 х 500 мм, резинового уплотнительного кольца и комплекта саморезов

HL83.M

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали 196 x 114 мм, резинового уплотнительного кольца, полотна из термопластичного эластомера 400 х 400 мм для наклеивания керамических покрытий на тонкий слой мастики или нанесения двухкомпонентной эпоксидной смолы и комплекта саморезов

HL83.P

Гидроизоляционный комплект для мембран ПВХ d 287 мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL840

Противопожарная муфта для вертикальных трапов серии HL310 (DN50/75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150
