Техническое изображение HL310NHG

HL310NHG

Скачать страницу

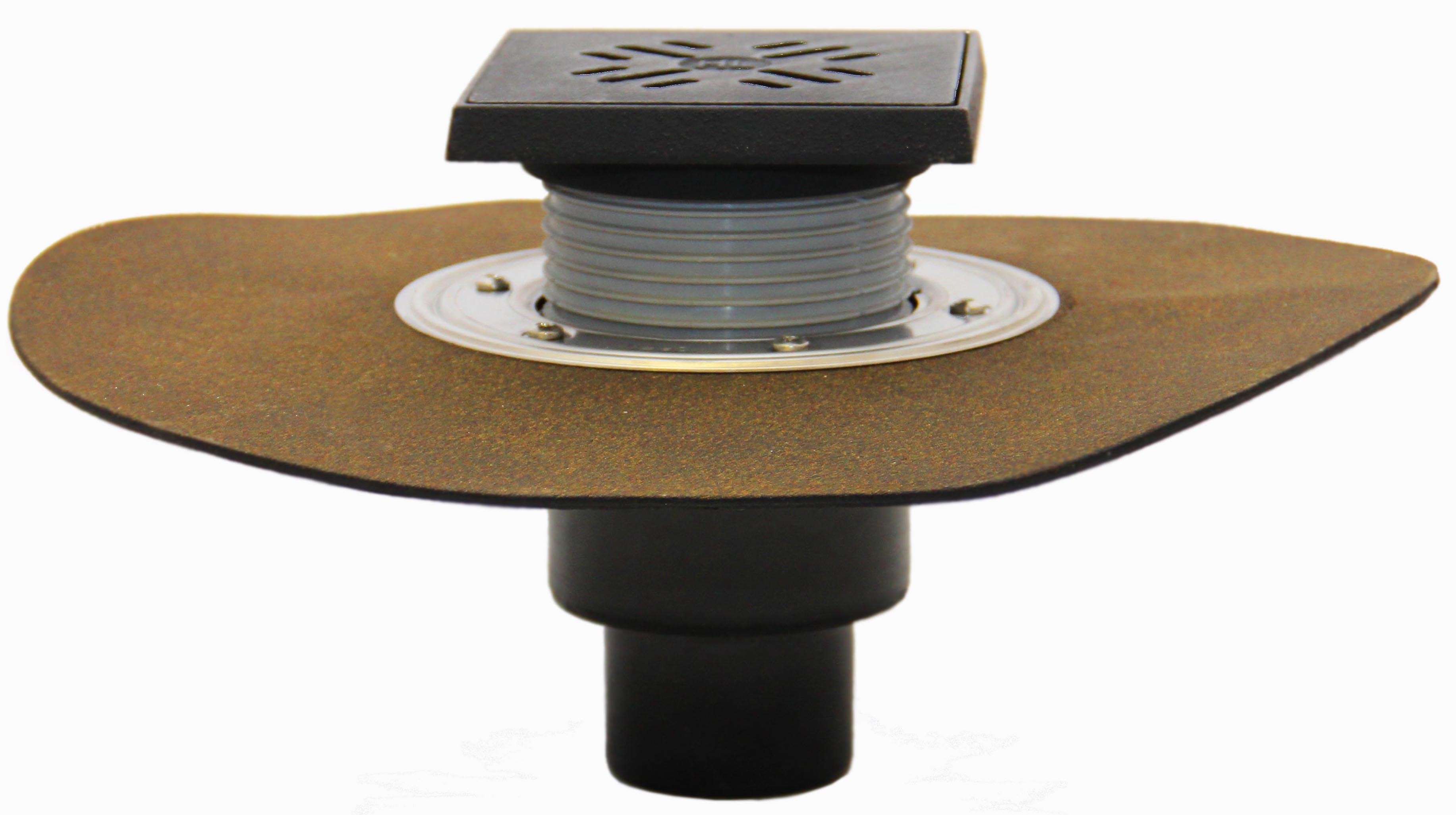

Трап для подвалов и технических помещений с чугунной решеткой 137х137 мм, в подрамнике из чугуна 150х150 мм, с полимербитумным полотном. Максимальной разрешенной нагрузкой - 1,5т., Q = 0,67 л/с, вертикальным выпуском DN50/75/110

Технические данные:

Пропускная способность, л/с:
0.67
Срок службы:
не менее 50 лет
Все параметры

Файлы для скачивания:

Технические данные:

Пропускная способность, л/с:
0.67
Срок службы:
не менее 50 лет
Вес брутто, кг:
3.506
Объем, м3:
0.0163995
Максимальная разрешенная нагрузка, т:
1.5

Материал составных частей

Корпус:
Полиэтилен / Полимербитумное полотно
Материал решётки:
Чугун
Надставной элемент:
Полипропилен
Подрамник:
Чугун
Сифон:
Полипропилен

HL310NHG

pdf
578.21 Kb
Скачать pdf

HL181

HL0510.7E

HL310NHK

HL037G.1E

HL037G.2E

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

HL85NC

надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном Ø 420 мм для соединения с битумной гидроизоляцией

HL9/7/8

Переходник DN75/DN80 предназначен для соединения канализационного оборудования из пластика, а также безнапорной канализационной трубы из ПВХ или ПП со стальной трубой или с чугунной безраструбной трубой (SML).

HL840

Противопожарная муфта для вертикальных трапов серии HL310 (DN50/75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL340N

Удлинитель для трапов, высотой 100мм

HL310NG

Трап с чугунной решеткой 137*137 мм и чугунным подрамником 150*150 мм, с допустимой максимальной нагрузкой 1.5 т, высотой гидрозатвора 50мм, Q=0,67 л/с, с вертикальным выпуском DN 50/75/110

HL310NHPrG

Трап для подвалов и технических помещений с решеткой 137х137мм и подрамником 150х150мм, с "сухим" сифоном Primus,  с приварным полимербитумным полотном, с вертикальным выпуском DN50/75/110

Технические параметры

Технические данные:

Пропускная способность, л/с:
0.67
Срок службы:
не менее 50 лет
Вес брутто, кг:
3.506
Объем, м3:
0.0163995
Максимальная разрешенная нагрузка, т:
1.5

Материал составных частей

Корпус:
Полиэтилен / Полимербитумное полотно
Материал решётки:
Чугун
Надставной элемент:
Полипропилен
Подрамник:
Чугун
Сифон:
Полипропилен

Паспорт

HL310NHG

pdf
578.21 Kb
Скачать pdf

Составные части

HL181

Плоский листвоуловитель к трапам для балконов и террас серии HL80, HL90 и HL310NK, HL510NK

HL0510.7E

Сифон для трапов серии HL310 и HL510

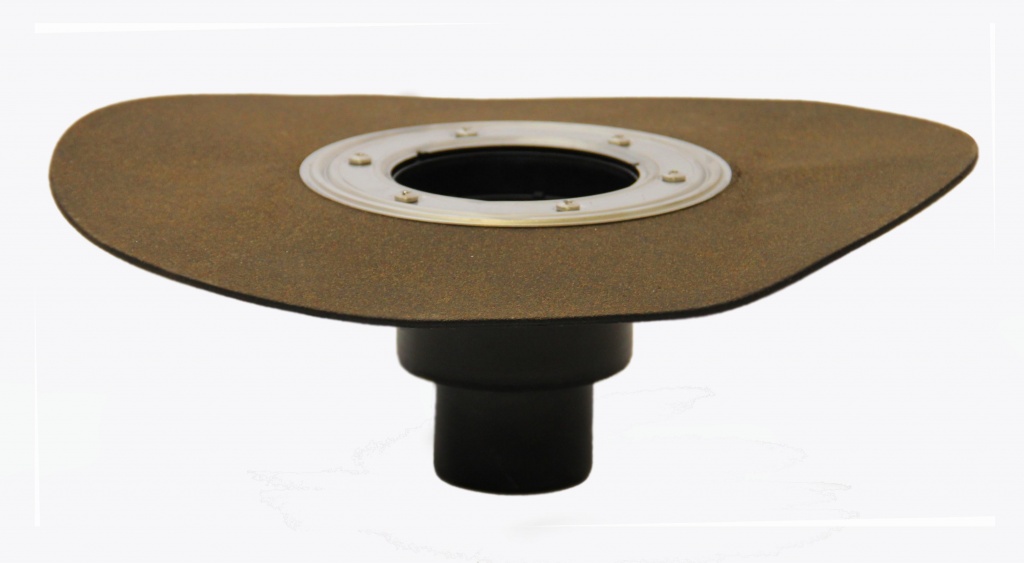

HL310NHK

Корпус

HL037G.1E

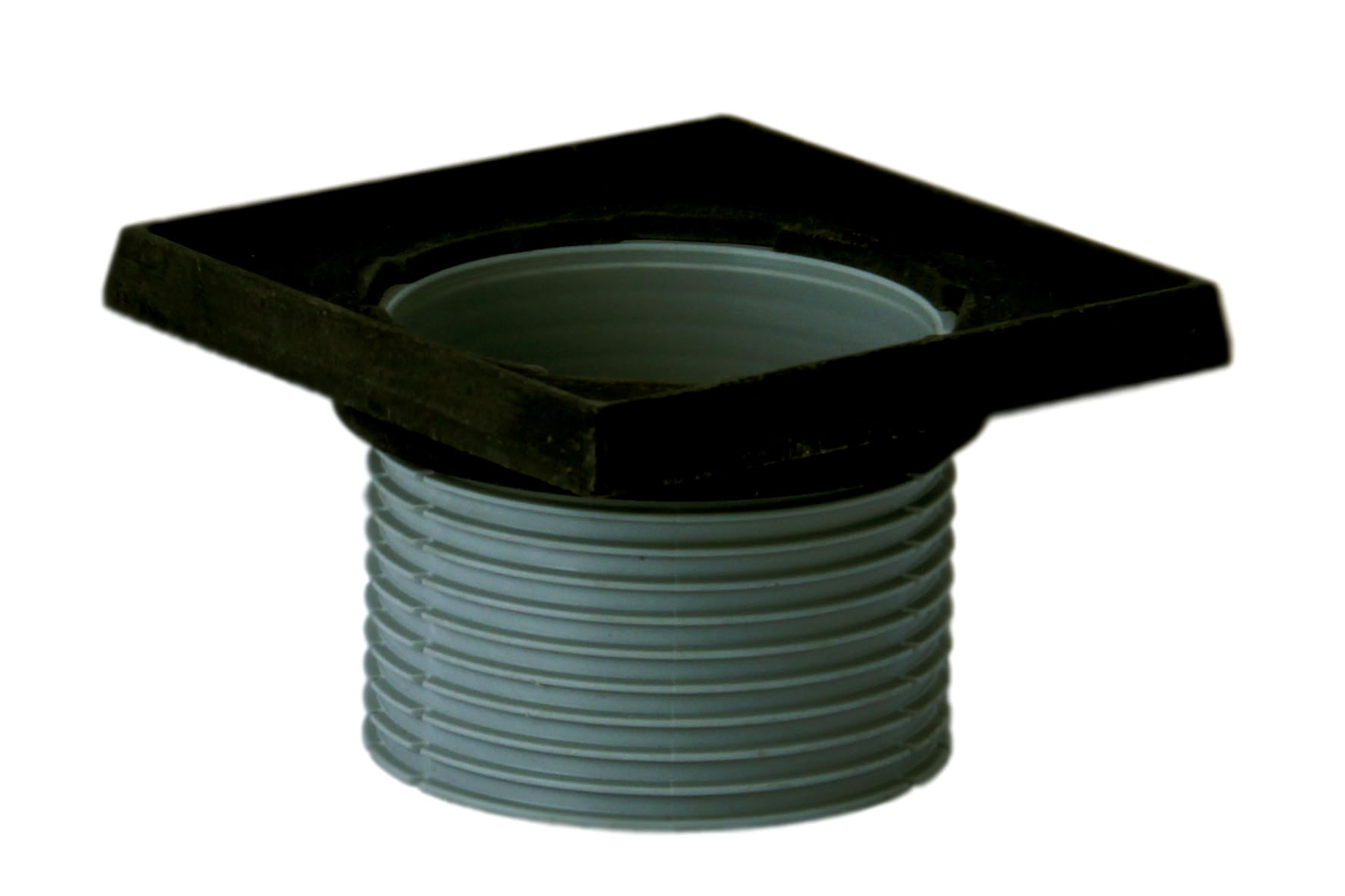

HL037G.2E

Доп. оборудование

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

HL85NC

надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном Ø 420 мм для соединения с битумной гидроизоляцией

HL9/7/8

Переходник DN75/DN80 предназначен для соединения канализационного оборудования из пластика, а также безнапорной канализационной трубы из ПВХ или ПП со стальной трубой или с чугунной безраструбной трубой (SML).

HL840

Противопожарная муфта для вертикальных трапов серии HL310 (DN50/75), состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Предел огнестойкости EI 150

HL9/1

Переходник DN110 c поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7

Переходник DN75 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник DN75/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL340N

Удлинитель для трапов, высотой 100мм

Альтернативные варианты

HL310NG

Трап с чугунной решеткой 137*137 мм и чугунным подрамником 150*150 мм, с допустимой максимальной нагрузкой 1.5 т, высотой гидрозатвора 50мм, Q=0,67 л/с, с вертикальным выпуском DN 50/75/110

HL310NHPrG

Трап для подвалов и технических помещений с решеткой 137х137мм и подрамником 150х150мм, с "сухим" сифоном Primus,  с приварным полимербитумным полотном, с вертикальным выпуском DN50/75/110
