HL510NHG

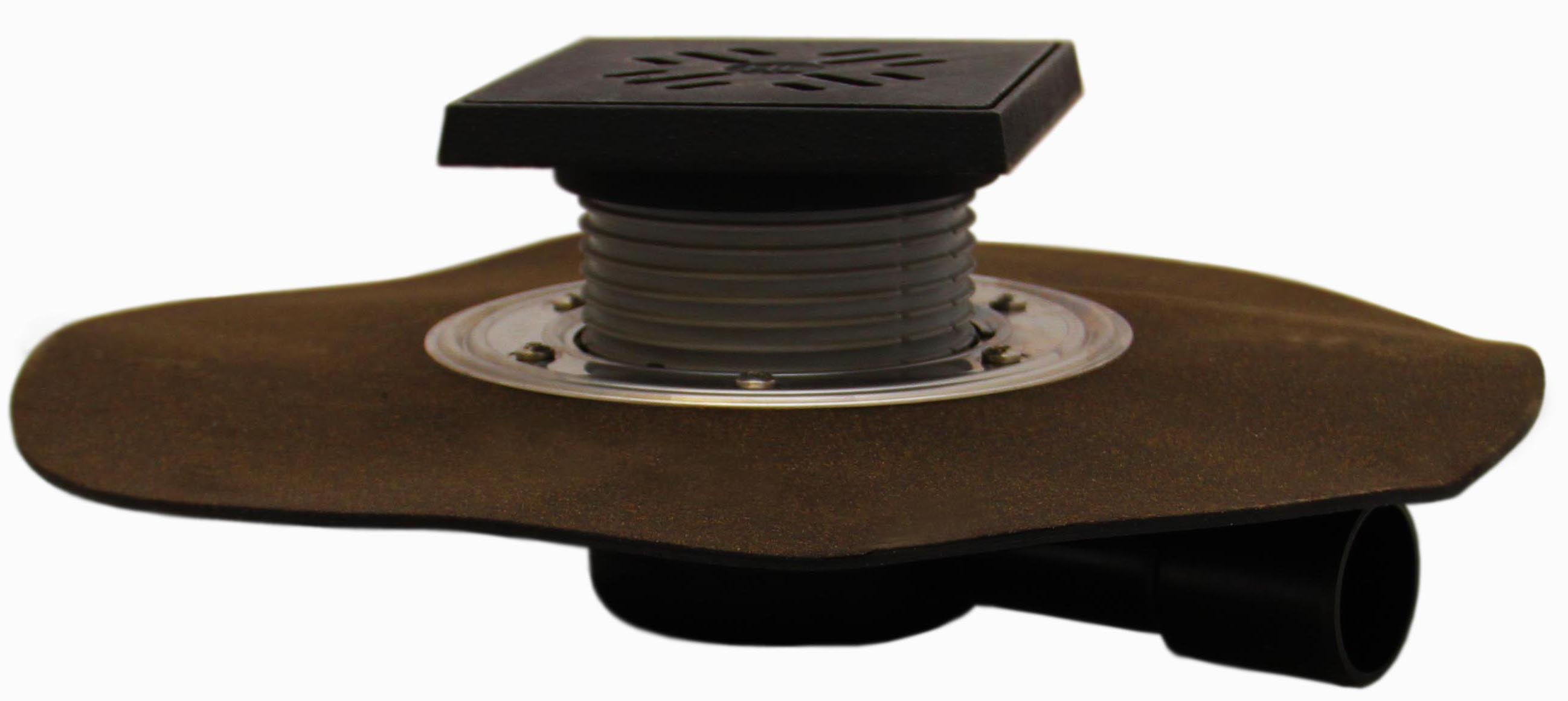

Трап для внутренних помещений с полимербитумным полотном, чугунной решеткой 137*137 мм и чугунным подрамником 150*150 мм, допустимой максимальной нагрузкой до 1.5 тонн, высотой гидрозатвора 50мм, Q=0,55 л/с, с горизонтальным выпуском DN 40/50

Технические данные:

Присоединительные размеры:

DN 40/50

Пропускная способность, л/с:

0.55

Срок службы:

не менее 50 лет

Все параметры

Технические данные:

Присоединительные размеры:

DN 40/50

Пропускная способность, л/с:

0.55

Срок службы:

не менее 50 лет

Вес брутто, кг:

3.497

Объем, м3:

0.0163995

Максимальная разрешенная нагрузка, т:

1.5

Материал составных частей

Корпус:

Полиэтилен/Полимербитумное полотно

Материал решётки:

Чугун

Надставной элемент:

Полипропилен

Подрамник:

Чугун

Сифон:

Полипропилен

HL510NHG

pdf
319.01 Kb

Скачать pdf

HL0510.7E

HL181

Корпус трапа HL510NKH

HL037G.1E

HL037G.2E

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

HL85NC

Надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном d 420 мм для соединения с битумной гидроизоляцией

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL2000

Cифон "Primus" с высотой гидрозатвора 50 мм, применяется в трапах для предотвращения проникновения запахов из канализации при пересыхании гидрозатвора

HL340N

Удлинитель для трапов, высотой 100мм

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

pdf
1 904.66 Kb

Скачать pdf

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

pdf
2 053.67 Kb

Скачать pdf

Технические параметры

Технические данные:

Присоединительные размеры:

DN 40/50

Пропускная способность, л/с:

0.55

Срок службы:

не менее 50 лет

Вес брутто, кг:

3.497

Объем, м3:

0.0163995

Максимальная разрешенная нагрузка, т:

1.5

Материал составных частей

Корпус:

Полиэтилен/Полимербитумное полотно

Материал решётки:

Чугун

Надставной элемент:

Полипропилен

Подрамник:

Чугун

Сифон:

Полипропилен

Паспорт

HL510NHG

pdf
319.01 Kb

Скачать pdf

Составные части

HL0510.7E

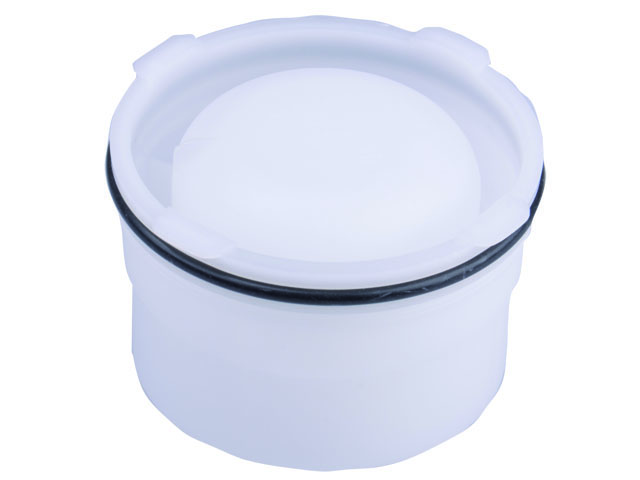

Сифон для трапов серии HL310 и HL510

HL181

Плоский листвоуловитель к трапам для балконов и террас серии HL80, HL90 и HL310NK, HL510NK

Корпус трапа HL510NKH

Корпус трапа для внутренних помещений, балконов и террас с горизонтальным выпуском DN40/50 с полимербитумным полотном, установленным в заводских условиях, для лучшего сопряжения с гидроизоляцией на основе битума. В комплекте с монтажной заглушкой.
