HL53 In|Floor
Душевой лоток HL53 „Тонкая линия“ - это результат дизайнерского вдохновения и гениального инженерного воплощения.
• Инновационная конструкция и высочайшее качество.
• Решётка имеет специальный вогнутый профиль переменного радиуса, обеспечивающий уклон в двух плоскостях.
• Лоток может быть укомплектован решётками разной длины.
• Решётка будет изысканно и гармонично смотреться с любой напольной плиткой.
• Специальная вставка в середине решётки обеспечивает доступ к сифону.
• Лоток имеет высокую пропускную способность.
• В случае необходимости сифон легко вынимается.
• Конструкция самого лотка обеспечивает высочайшую гигиеничность и безопасность его использования.
Преимущества при монтаже:
• Комплект для жидкой гидроизоляции герметично защёлкивается в корпус лотка. Нетканное полотно комплекта для гидроизоляции подходит к любым жидким гидроизоляционным материалам.
• Горизонтальный выпуск возможен в любом направлении - вперёд-назад, вправо-влево. Комплект для гидроизоляции монтируется после заливки стяжки, поэтому остаётся чистым и надёжно соединяется с гидроизоляцией.
Все преимущества душевых лотков серии HL53
|
» Быстрая регулировка высоты.
Новая система фиксации обеспечивает быструю установку и точную регулировку высоты корпуса относительно уровня пола с помощью регулируемых монтажных опор. Монтажные опоры можно быстро выставить, а затем легко и точно отрегулировать по высоте.
|
|
|
Старая система фиксации ↓ |
Новая система быстрой фиксации
|
|
 |
» Высокая пропускная способность.
Q = 1,45 л/сек.
Два съёмных гидрозатвора высотой по 50 мм.
|
» Простота очистки.
Благодаря съёмному запахозапирающему устройству.
|
|
|
|
» Соединение с канализационными трубами.
Горизонтальный выпуск возможен в любом направлении - вперёд-назад, вправо-влево + шарнирный выпуск регулируется от 0 до 15 градусов.
|
|
Пример монтажа
HL53Duo.0
Скачать страницу
Архитектура безгранична, а значит, и ванные комнаты безграничны
«Наша цель — предлагать архитекторам решения, позволяющие им без компромиссов воплощать свои идеи и проекты в жизнь". Душевые лотки от HL идеально подходят для любых мест, где предъявляются самые высокие требования к функциональности и дизайну – будь то жилые квартиры и частные дома, туристическая отрасль или здравоохранение.
Всегда считалось, что при выборе безбарьерной душевой принимается во внимание только удобство её использования. Но наряду с этим существуют ещё и другие причины для выбора именно такого вида душевой. Применение безбарьерных душевых, не ограниченных перегородками, не только зрительно увеличивает помещение, но и дает возможность индивидуального подбора интерьера душевой. Можно выбрать форму и размер душевой лейки, подобрать плитку для облицовки стен и пола, поддерживающих исполнение самых смелых фантазий дизайнера, а также выбрать тип, форму и расположение сливной решётки. Можно выбрать точечное или линейное отведение воды, расположить слив в середине душевой кабины или на её границе - всё вместе это дает уникальные возможности для реализации любых требований заказчика и идей дизайнеров.
Строительная практика меняется: более тонкие напольные покрытия, более короткие сроки строительства, более высокие требования к качеству работ и компания HL развивается вместе с ними. Серия душевых лотков HL53 предлагает решение с уменьшенным набором компонентов и тщательно продуманными деталями монтажа.
Душевые лотки серии HL53 подходят к различным конструктивным условиям и функциональным требованиям. Также доступен большой выбор решёток, которые можно подобрать в соответствии с этой системой. Будь то тонкие напольные покрытия, плитка, керамические покрытия или натуральный камень – серия HL53 предлагает идеальное решение для любого применения.
|
» Точная установка.
Монтажный блок со встроенным позиционирующим устройством для точного позиционирования решёток душевого лотка. Регулировочная рамка позволяет точно подогнать решётку душевого лотка к настенному и напольному покрытию, точно выровнять её относительно плитки. |
|
|
|
|
Это обеспечивает идеальное соединение между корпусом и решёткой душевого лотка и сводит к минимуму возможные ошибки при монтаже. Регулировочная рама может поворачиваться на 180°, что облегчает монтаж для различных вариантов расположения душевого лотка.
|
|
|
|
|
|
» Практически безграничные возможности дизайна.
Душевой лоток HL53 предлагает идеальное решение для любого применения, будь то тонкослойные выравнивающие полы, плитка и керамические покрытия или натуральный камень.
|
|
|
|
|
|
» Для пристенного монтажа.
|
|
 |
|
|
|
|
|
» Максимальная эффективность.
Конструкция самого лотка обеспечивает гигиеничность и безопасность его использования.
» Совместим с решётками (в комплект не входят).
Серия HL053M.2 → нержавеющая сталь матовая длиной от 1300 до 2000мм,
Серия HL053P.2 → нержавеющая сталь полированная длиной от 1300 до 2000мм.
|
|
|
|
|
|
|
|
_____________________________________________________

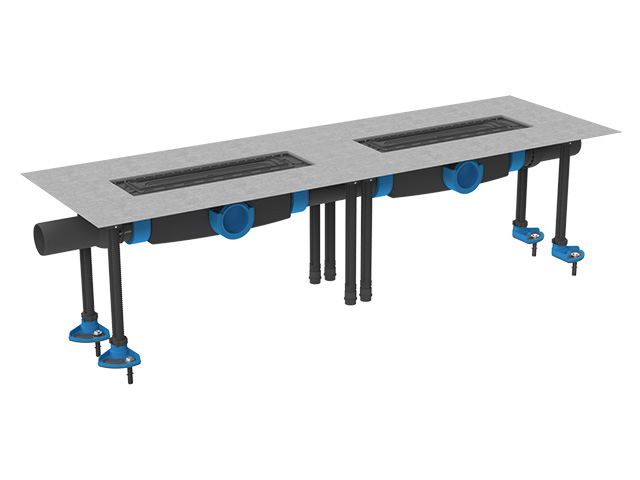

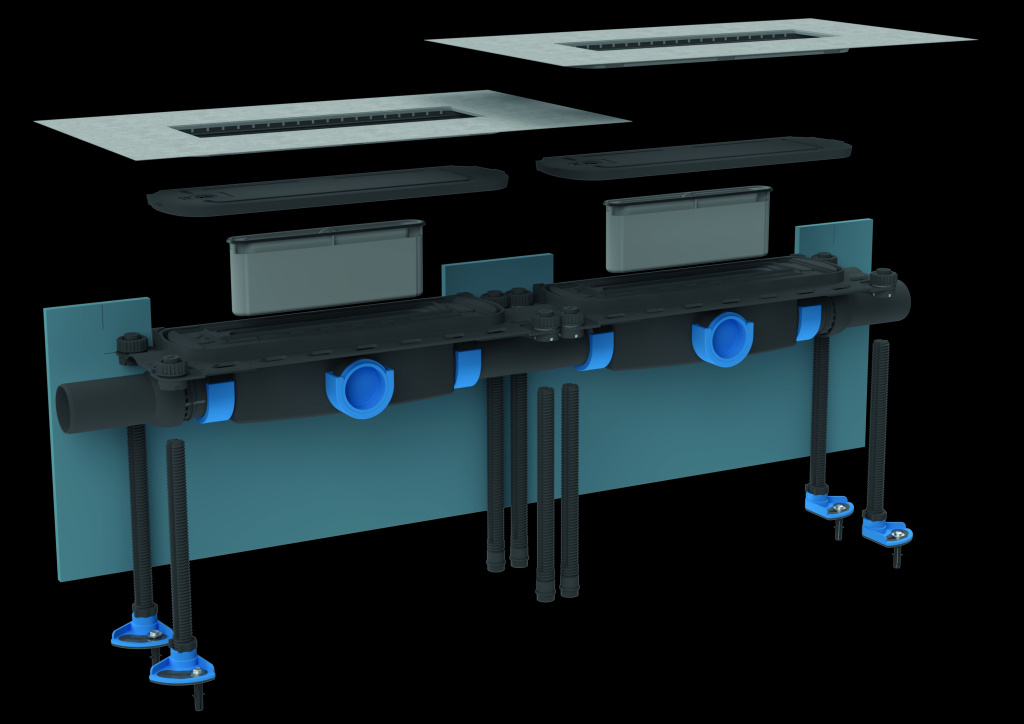

HL53Duo.0
Сдвоенный корпус душевого лотка с выпусками DN50, выпускные патрубки могут быть расположены слева, справа или по центру, регулируемые по высоте опоры, съемные гидрозатворы.
Подходит только для пристенного монтажа.
Два комплекта гидроизоляции.
8 винтов для регулирования высоты корпуса лотка со звукоизолирующими резиновыми опорами и крепёжными уголками.
Высота монтажа: 90-238 мм.
Два съёмных гидрозатвора высотой по 50 мм.
Q = 1,45 л/сек.
Можно использовать только с решётками HL053P(M).2 (решётка в комплект не водит).
Технические данные:
Материал составных частей
HL053N.1E
HL053M.2/130
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 5 мм длиной 1300 мм для корпуса лотка HL53Duo.0. Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M.2/140
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 6 мм длиной 1400 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M.2/150
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 6 мм длиной 1500 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M.2/160
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 6 мм длиной 1600 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M.2/170
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 6 мм длиной 1700 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M.2/180
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 6 мм длиной 1800 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M.2/190
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 6 мм длиной 1900 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/130
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 1300 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/140
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 1400 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/150
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 1500 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/160
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 1600 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/170
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 1700 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/180
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 1800 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/190
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 1900 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/200
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 2000 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M.2/200
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 6 мм длиной 2000 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
Технические параметры
Технические данные:
Материал составных частей

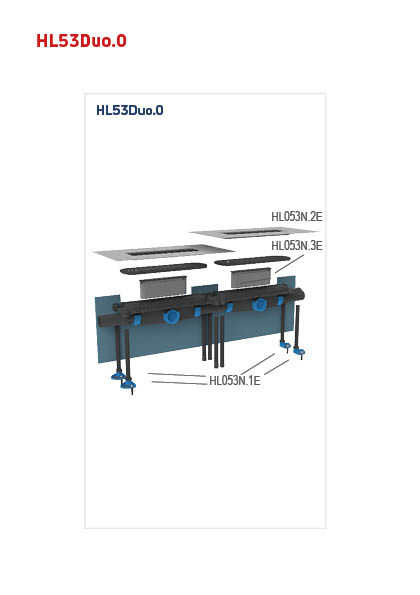

Составные части
HL053N.1E
Комплект для регулировки высоты корпуса лотка (комплект 4 шт.)
HL053N.2E
Гидроизоляционный комплект с полотном из термопластичного эластомера
Доп. оборудование
HL053M.2/130
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 5 мм длиной 1300 мм для корпуса лотка HL53Duo.0. Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M.2/140
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 6 мм длиной 1400 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M.2/150
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 6 мм длиной 1500 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M.2/160
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 6 мм длиной 1600 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M.2/170
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 6 мм длиной 1700 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M.2/180
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 6 мм длиной 1800 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M.2/190
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 6 мм длиной 1900 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/130
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 1300 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/140
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 1400 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/150
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 1500 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/160
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 1600 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/170
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 1700 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/180
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 1800 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/190
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 1900 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P.2/200
Решетка для пристенного монтажа из полированной нержавеющей стали толщиной 6 мм длиной 2000 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M.2/200
Решетка для пристенного монтажа из нержавеющей стали с матовой поверхностью толщиной 6 мм длиной 2000 мм для корпуса лотка «Wall» Duo HL53K.2 (HL53KF.2). Решетка имеет специальный вогнутый профиль переменного радиуса и два вкладыша (каждый с продольным щелевым водоприемным каналом) и двумя монтажными коробами. Подходит для напольных покрытий 10-24 мм и настенных покрытий 12-24 мм (включая плиточный клей).
Сертификаты
Сертификат соответствия на продукцию HL, каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)
Санитарно-эпидемиологическое заключение на трапы серии HL53
от 26.10.2020 г. (действителен до г.)
Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №003718 от 26.10.2020 на душевой лоток HL53 (изготовитель HL Hutterer & Lechner GmbH)
