Преимущества при монтаже:
• Комплект для жидкой гидроизоляции герметично защёлкивается в корпус лотка. Нетканное полотно комплекта для гидроизоляции подходит к любым жидким гидроизоляционным материалам.
• Горизонтальный выпуск возможен в любом направлении - вперёд-назад, вправо-влево. Комплект для гидроизоляции монтируется после заливки стяжки, поэтому остаётся чистым и надёжно соединяется с гидроизоляцией.
Все преимущества душевых лотков серии HL53
|
||||||
|
|
||||||
» Практически безграничные возможности дизайна.
Душевой лоток HL53 предлагает идеальное решение для любого применения, будь то тонкослойные выравнивающие полы, плитка и керамические покрытия или натуральный камень.
» Различные варианты установки.
Душевой лоток HL53FPrblue можно устанавливать как в центре душевой, так и возможен пристенный монтаж.
HL53.0
Скачать страницу
«Наша цель — предлагать архитекторам решения, позволяющие им без компромиссов воплощать свои идеи и проекты в жизнь". Душевые лотки от HL идеально подходят для любых мест, где предъявляются самые высокие требования к функциональности и дизайну – будь то жилые квартиры и частные дома, туристическая отрасль или здравоохранение.
Всегда считалось, что при выборе безбарьерной душевой принимается во внимание только удобство её использования. Но наряду с этим существуют ещё и другие причины для выбора именно такого вида душевой. Применение безбарьерных душевых, не ограниченных перегородками, не только зрительно увеличивает помещение, но и дает возможность индивидуального подбора интерьера душевой. Можно выбрать форму и размер душевой лейки, подобрать плитку для облицовки стен и пола, поддерживающих исполнение самых смелых фантазий дизайнера, а также выбрать тип, форму и расположение сливной решётки. Можно выбрать точечное или линейное отведение воды, расположить слив в середине душевой кабины или на её границе - всё вместе это дает уникальные возможности для реализации любых требований заказчика и идей дизайнеров.
Строительная практика меняется: более тонкие напольные покрытия, более короткие сроки строительства, более высокие требования к качеству работ и компания HL развивается вместе с ними. Серия душевых лотков HL53 предлагает решение с уменьшенным набором компонентов и тщательно продуманными деталями монтажа.
Душевые лотки серии HL53 подходят к различным конструктивным условиям и функциональным требованиям. Также доступен большой выбор решёток, которые можно подобрать в соответствии с этой системой. Будь то тонкие напольные покрытия, плитка, керамические покрытия или натуральный камень – серия HL53 предлагает идеальное решение для любого применения.
HL53 In|Floor

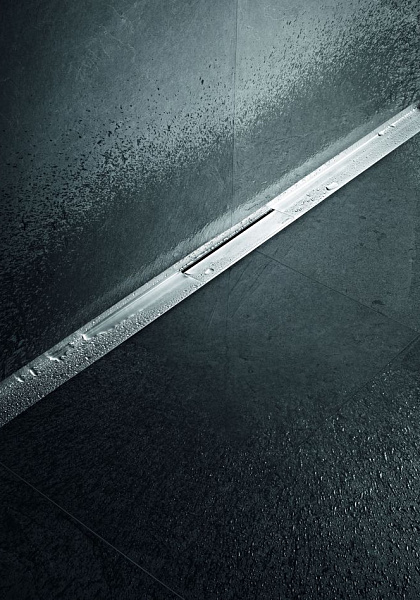

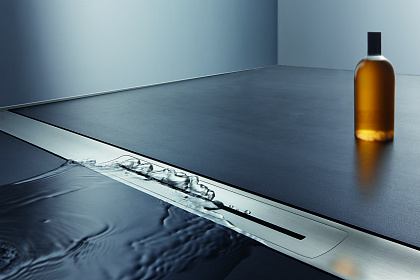

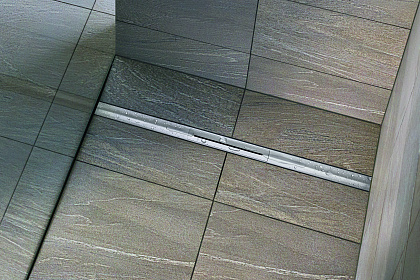

Душевой лоток HL53 „Тонкая линия“ - это результат дизайнерского вдохновения и гениального инженерного воплощения.
• Инновационная конструкция и высочайшее качество.
• Решётка имеет специальный вогнутый профиль переменного радиуса, обеспечивающий уклон в двух плоскостях.
• Лоток может быть укомплектован решётками разной длины.
• Решётка будет изысканно и гармонично смотреться с любой напольной плиткой.
• Специальная вставка в середине решётки обеспечивает доступ к сифону.
• Лоток имеет высокую пропускную способность.
• В случае необходимости сифон легко вынимается.
• Конструкция самого лотка обеспечивает высочайшую гигиеничность и безопасность его использования.
» Точная установка.
Монтажный блок со встроенным позиционирующим устройством для точного позиционирования решёток душевого лотка. Регулировочная рамка позволяет точно подогнать решётку душевого лотка к настенному и напольному покрытию, точно выровнять её относительно плитки. Это обеспечивает идеальное соединение между корпусом и решёткой душевого лотка и сводит к минимуму возможные ошибки при монтаже. Регулировочная рама может поворачиваться на 180°, что облегчает монтаж для различных вариантов расположения душевого лотка.
» Соединение с канализационными трубами.
Горизонтальный выпуск возможен в любом направлении - вперёд-назад, вправо-влево + шарнирный выпуск регулируется от 0 до 15 градусов.
» Простота очистки.
Благодаря съёмному запахозапирающему устройству.
» Максимальная эффективность.
Конструкция самого лотка обеспечивает гигиеничность и безопасность его использования.
» Совместим с 5 видами решёток (в комплект не входят).
Серия HL053M → нержавеющая сталь матовая длиной от 800 до 1500мм (можно укорачивать).
Серия HL053P → нержавеющая сталь полированная длиной от 800 до 1500мм (можно укорачивать).

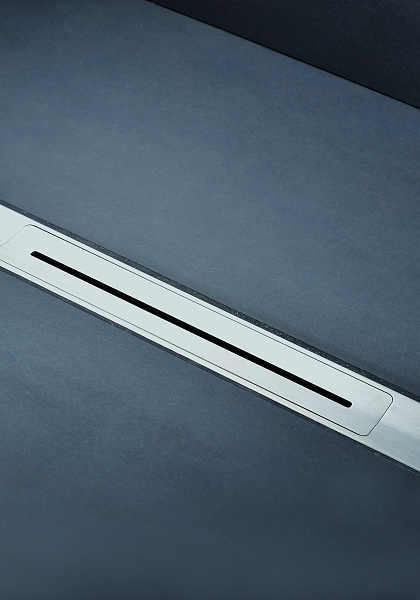

Серия HL053S → нержавеющая сталь с выгнутым профилем переменного радиуса длиной 900, 1000 или 1200мм (можно укорачивать).

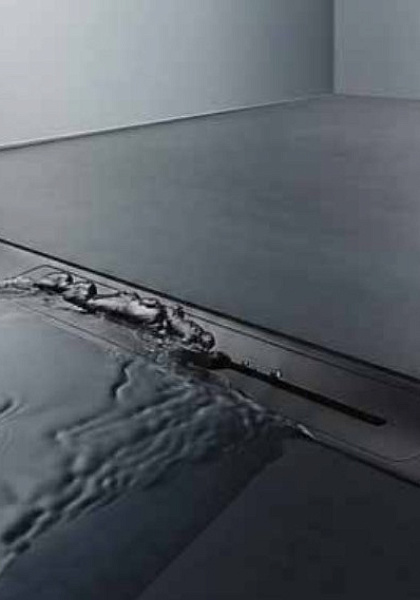

Серия HL053Sblack → нержавеющая сталь с покрытием PVD черная матовая длиной 900, 1000 или 1200мм (можно укорачивать).
Серия HL053WS → нержавеющая сталь для пристенного монтажа длиной 900, 1000 или 1200мм (можно укорачивать).
HL53.0

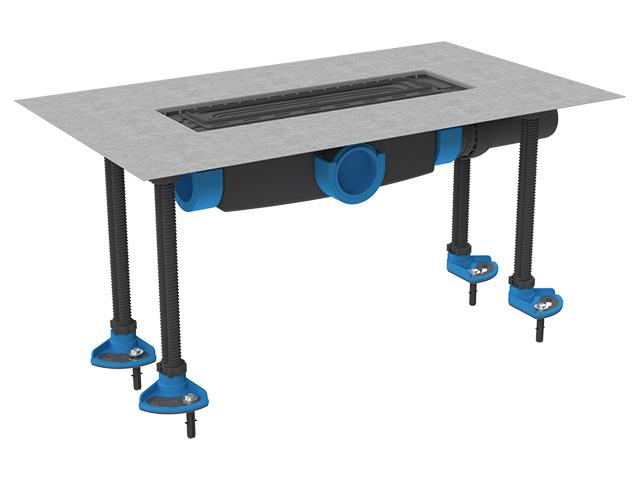

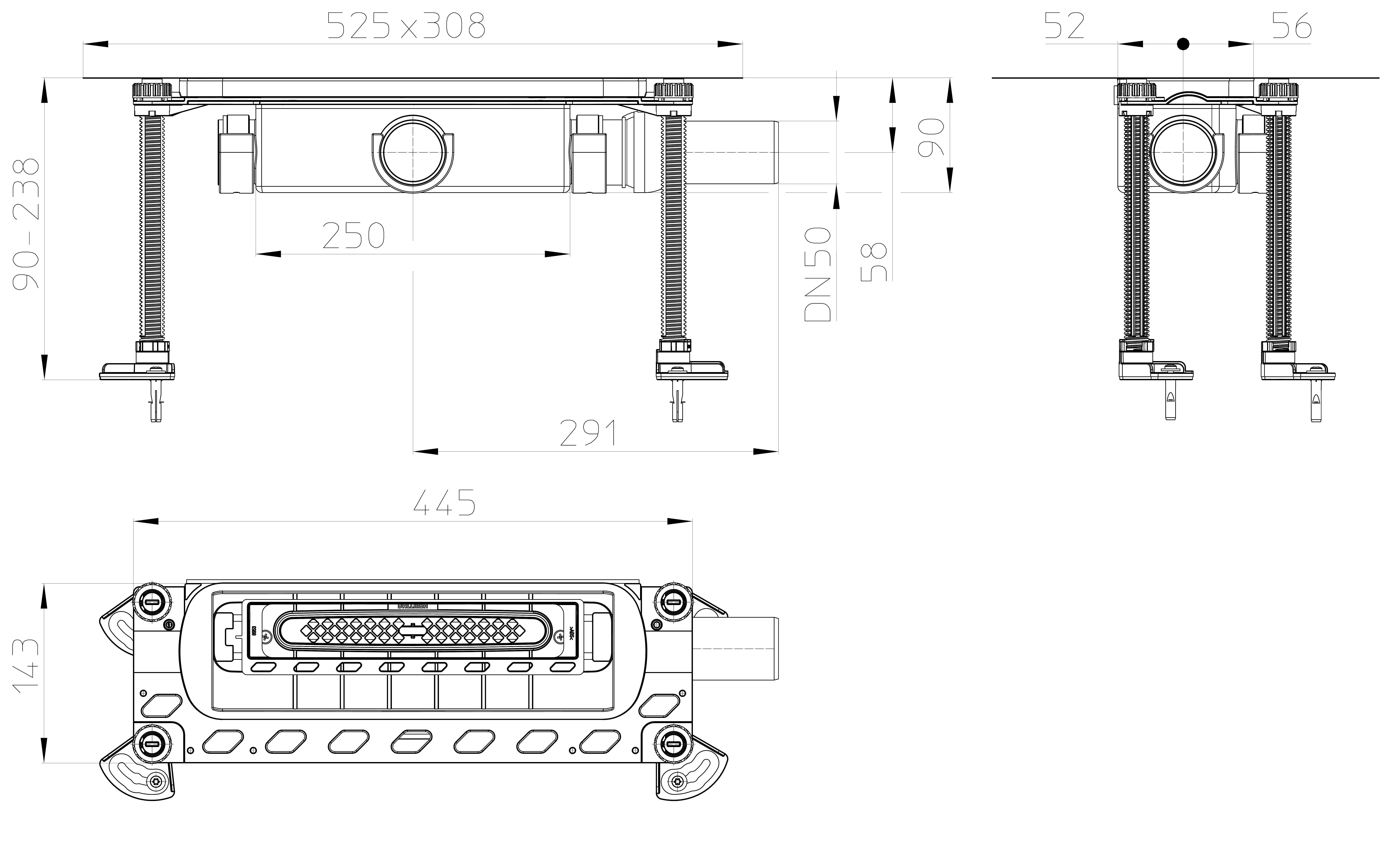

Корпус душевого лотка с выпуском DN50, комплект для гидроизоляции допускает пристенный монтаж, выпускной патрубок может быть расположен слева, справа или по центру, регулируемые по высоте опоры, съемный гидрозатвор.
Высота монтажа: 90-238 мм.
Высота гидрозатвора: 50 мм
Q = 0,83 л/сек.
Подходит для напольных покрытий:
При выборе решёток HL053P(M): 10 - 32 мм (вкл. плиточный клей).
При выборе решёток HL053S: 12 - 32 мм (вкл. плиточный клей).
Технические данные:
Материал составных частей
HL053N.1E
HL053.3EN
HL053P/140
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1400 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053Sblack/120
Решётка душевого лотка InFloor, высококачественная нержавеющая сталь „Стандарт“ покрытый черным матовым PVD-покрытием, длиной 1200 мм.
HL053Sblack/100
Решётка душевого лотка InFloor, высококачественная нержавеющая сталь „Стандарт“ покрытый черным матовым PVD-покрытием. Для напольных покрытий толщиной 8-36 мм включая плиточный клей, длиной 1000 мм.
HL053Sblack/90
Решётка душевого лотка InFloor, высококачественная нержавеющая сталь „Стандарт“ покрытый черным матовым PVD-покрытием. Для напольных покрытий толщиной 8-36 мм включая плиточный клей, длиной 900 мм.
HL053WS/120
Решетка "Стандарт" из нержавеющего стального листа 1,5 мм с матовой поверхностью длиной 1200 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 12-32 мм и настенных покрытий 12-24 мм (включая плиточный клей). Для пристенного монтажа.
HL053WS/100
Решетка "Стандарт" из нержавеющего стального листа 1,5 мм с матовой поверхностью длиной 1000 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 12-32 мм и настенных покрытий 12-24 мм (включая плиточный клей). Для пристенного монтажа.
HL053WS/90
Решетка из нержавеющего стального листа 1,5 мм с матовой поверхностью длиной 900 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 12-32 мм и настенных покрытий 12-24 мм (включая плиточный клей). Для пристенного монтажа.
HL053S/90
Решётка для душевых лотков серии HL53 "InFloor", высококачественная нержавеющая сталь, серии "Стандарт", специальный профиль с уклоном
HL053S/120
Решётка для душевых лотков серии HL53 "InFloor", высококачественная нержавеющая сталь, серии "Стандарт", специальный профиль с уклоном
HL053S/100
Решётка для душевых лотков серии HL53 "InFloor", высококачественная нержавеющая сталь, серии "Стандарт", специальный профиль с уклоном
HL053P/90
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 900 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/80
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 800 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/150
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1500 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/100
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1000 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/130
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1300 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/120
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1200 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/110
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1100 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/100
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1000 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/90
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 900 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/80
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 800 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/150
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1500 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/140
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1400 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/130
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1300 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/120
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1200 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/110
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1100 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
Технические параметры
Технические данные:
Материал составных частей

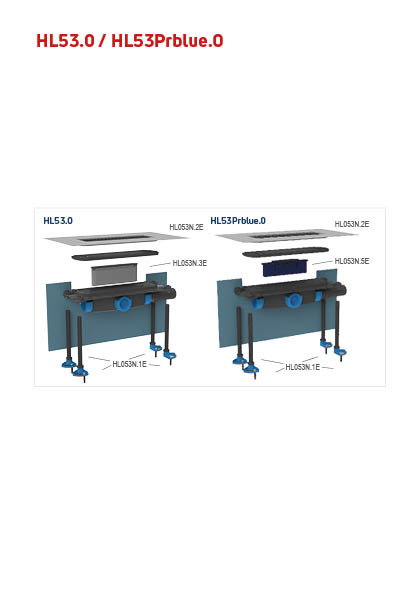

Составные части
HL053N.1E
Комплект для регулировки высоты корпуса лотка (комплект 4 шт.)
HL053.3EN
Сифон картридж для HL53K (NEW)
HL053N.2E
Гидроизоляционный комплект с полотном из термопластичного эластомера
Доп. оборудование
HL053P/140
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1400 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053Sblack/120
Решётка душевого лотка InFloor, высококачественная нержавеющая сталь „Стандарт“ покрытый черным матовым PVD-покрытием, длиной 1200 мм.
HL053Sblack/100
Решётка душевого лотка InFloor, высококачественная нержавеющая сталь „Стандарт“ покрытый черным матовым PVD-покрытием. Для напольных покрытий толщиной 8-36 мм включая плиточный клей, длиной 1000 мм.
HL053Sblack/90
Решётка душевого лотка InFloor, высококачественная нержавеющая сталь „Стандарт“ покрытый черным матовым PVD-покрытием. Для напольных покрытий толщиной 8-36 мм включая плиточный клей, длиной 900 мм.
HL053WS/120
Решетка "Стандарт" из нержавеющего стального листа 1,5 мм с матовой поверхностью длиной 1200 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 12-32 мм и настенных покрытий 12-24 мм (включая плиточный клей). Для пристенного монтажа.
HL053WS/100
Решетка "Стандарт" из нержавеющего стального листа 1,5 мм с матовой поверхностью длиной 1000 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 12-32 мм и настенных покрытий 12-24 мм (включая плиточный клей). Для пристенного монтажа.
HL053WS/90
Решетка из нержавеющего стального листа 1,5 мм с матовой поверхностью длиной 900 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 12-32 мм и настенных покрытий 12-24 мм (включая плиточный клей). Для пристенного монтажа.
HL053S/90
Решётка для душевых лотков серии HL53 "InFloor", высококачественная нержавеющая сталь, серии "Стандарт", специальный профиль с уклоном
HL053S/120
Решётка для душевых лотков серии HL53 "InFloor", высококачественная нержавеющая сталь, серии "Стандарт", специальный профиль с уклоном
HL053S/100
Решётка для душевых лотков серии HL53 "InFloor", высококачественная нержавеющая сталь, серии "Стандарт", специальный профиль с уклоном
HL053P/90
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 900 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/80
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 800 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/150
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1500 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/100
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1000 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/130
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1300 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/120
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1200 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/110
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1100 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053P/100
Решетка с полированной поверхностью из нержавеющей стали толщиной 5 мм и длиной 1000 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/90
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 900 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/80
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 800 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/150
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1500 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/140
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1400 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/130
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1300 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/120
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1200 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
HL053M/110
Решетка с матовой поверхностью из нержавеющей стали толщиной 5 мм и длиной 1100 мм, с вогнутым профилем переменного радиуса (уклон в 2-х плоскостях), с вкладышем с продольным щелевым водоприемным каналом и монтажным коробом. Подходит для напольных покрытий 10-32 мм и настенных покрытий 12-24 мм (включая плиточный клей).
Сертификаты
Сертификат соответствия на продукцию HL, каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)
Санитарно-эпидемиологическое заключение на трапы серии HL53
от 26.10.2020 г. (действителен до г.)
Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №003718 от 26.10.2020 на душевой лоток HL53 (изготовитель HL Hutterer & Lechner GmbH)
