HL523N-120x120
Скачать страницу
Надежное отведение воды для душевых без поддона
HL523N - душевой элемент для быстрого монтажа, совмещает в себе дизайн и качество.
Хромированный подрамник - подчеркнет изящество, а регулируемая по высоте надставная часть - обеспечит легкость монтажа.
• В комплект входит трап с монтажной плитой
• Быстрый и легкий монтаж
• Монтажная плита имеет уклон (3%)
• Плитка клеется прямо на монтажную плиту
• Монтажная плита водонепроницаемая и теплозвукоизолирующая
• Трап с повортным шарниром: бесступенчатая настройка выпуска 0-90˚
• Хромированный регулируемый по высоте подрамник
• Водоотводящие каналы на надставном элементе
• Фиксирующий крепеж корпуса трапа
• Комплект монтажных заглушек
|
|
 |
Благодаря резьбе высоту подрамника можно изменять по толщине плитки в пределах 8 - 18 мм, при использовании подрамника HL0523N.3E высота регулируется в пределах 18-25 мм (заказывается отдельно).
Следующее важное новшество – надставной элемент на резьбовой части имеет вертикальные каналы. Во время длительного приема душа вода проникает через стыки между плитками до монтажной плиты. Так как монтажная плита имеет уклон и покрыта гидроизоляцией, вода стекает к трапу. Специалисты фирмы HL решили эту проблему, разработав специальный надставной элемент с вертикальными каналами. Благодаря этому вода не задерживается на монтажной плите, а безпрепятственно отводится в канализацию. Душевой элемент сохнет надёжно и быстро.

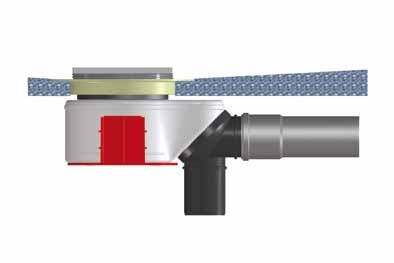

Испытанный поворотный выпуск DN50/40 с бесступенчатой настройкой 0-90°. В комплекте строительная заглушка, монтажный элемент и решётка из нержавеющей стали V2A 115 x 115 мм.
Минимальная монтажная высота: 12,5 см. Благодаря разуклонке (3%) возможно укладывать плитку непосредствено на монтажную плиту.
Материал: Монтажная плита выполнена из жесткого пенополистирола с разуклонкой (3%), покрыта гидроизоляцией армированной стеклотканью.
Дополнительные детали: дизайн-решётки (в комплект не входят)
 HL3120 |
 HL3121 |
 HL3123 |
 HL3124 |
 HL3125 |
 HL3127 |
HL523N-120x120

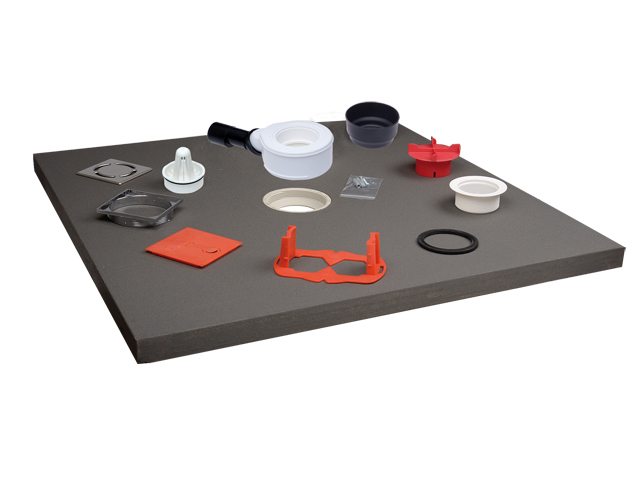

Комплект для водоотведения в душевой состоящий из: плиты пенополистирола с разуклонкой; корпуса трапа с поворотным выпуском от 0° до 90°; вкладыша для сборки мелкого мусор; сифона с высотой гидрозатвора 50 мм; подрамника 121х121 мм и решётки 115х115 мм из нержавеющей стали и крепежным комплектом для монтажа.
Технические данные:
Материал составных частей
HL01108D
HL0520.0E
HL0520.1E
HL0520.2E
HL0520F.3E
HL520F.0
HL037N.0E
HL037Pr.1E
HL0523N.2E
HL523U-120x120
Основание (закладная) под душевую кабину 120 х 120 х 8,5 см с монтажным отверстием для установки сифона, что способствует простому и быстрому монтажу. Этот продукт позволяет Вам без проблем установить основание для душевой кабины на нужной высоте и избавляет от трудоемких работ по заливке основания бетоном
HL3120
Декоративная решётка "Квадро" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3121
Декоративная решётка "Сена" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3123
Декоративная решётка "Ориноко" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3124
Декоративная решётка "Нил" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3125
Декоративная решётка "Юкон" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3127
Декоративная решётка "Primus Design" 115 x 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL523N-90x90
Комплект для водоотведения в душевой состоящий из: плиты пенополистирола с разуклонкой; корпуса трапа с поворотным выпуском от 0° до 90°; вкладыша для сборки мелкого мусор; сифона с высотой гидрозатвора 50мм; подрамника 121*121 мм и решётки 115*115 мм из нержавеющей стали и крепежным комплектом для монтажа
Технические параметры
Технические данные:
Материал составных частей
Составные части
HL01108D
HL0520.0E
HL0520.1E
HL0520.2E
HL0520F.3E
HL520F.0
HL037N.0E
HL037Pr.1E
HL0523.0EN
HL0523N.2E
Доп. оборудование
HL523U-120x120
Основание (закладная) под душевую кабину 120 х 120 х 8,5 см с монтажным отверстием для установки сифона, что способствует простому и быстрому монтажу. Этот продукт позволяет Вам без проблем установить основание для душевой кабины на нужной высоте и избавляет от трудоемких работ по заливке основания бетоном
HL3120
Декоративная решётка "Квадро" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3121
Декоративная решётка "Сена" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3123
Декоративная решётка "Ориноко" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3124
Декоративная решётка "Нил" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3125
Декоративная решётка "Юкон" 115 х 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
HL3127
Декоративная решётка "Primus Design" 115 x 115 мм для надставного элемента "Klik-Klak", максимальная нагрузка до 1.5 тонн
Альтернативные варианты
HL523N-90x90
Комплект для водоотведения в душевой состоящий из: плиты пенополистирола с разуклонкой; корпуса трапа с поворотным выпуском от 0° до 90°; вкладыша для сборки мелкого мусор; сифона с высотой гидрозатвора 50мм; подрамника 121*121 мм и решётки 115*115 мм из нержавеющей стали и крепежным комплектом для монтажа
Сертификаты
Сертификат соответствия на продукцию HL, каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)
Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL
от 15.12.2017 г. (действителен до г.)
Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
