HL50W.0/190
Скачать страницу
Серия душевых лотков HL50 in|line
Классика "безбарьерных" душевых
Самое замечательное состоит в том, что с помощью невидимого трапа душевого лотка серии HL50 in|line удалось из НЕОБХОДИМОСТИ создать ПРОИЗВЕДЕНИЕ ИСКУССТВА - технические решения ни в чём не уступающие великолепному внешнему виду.
Плюсы линейного водоотведения:
Разнообразие дизайнерских решений. Простота выполнения разуклонки, т.е. уклон делается по всей поверхности пола в сторону трапа. Это даёт возможность использовать облицовочную плитку любой желаемой формы и размера, значительно сокращая трудовые затраты и, соответственно, уменьшает вероятность брака, время монтажа, и объём выполняемых работ.

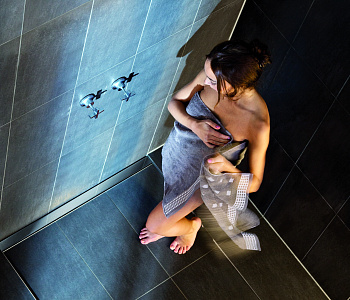

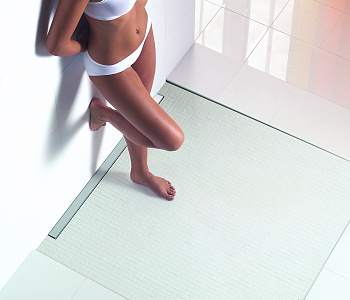

HL50W – это угловой трап для линейного водоотведения (лоток), который монтируется в месте примыкания стены к полу (пристенный монтаж). Такой лоток не только отлично выглядит, но и гарантированно защищает от протечек место установки. Еще одним преимуществом является простота выполнения разуклонки, т.е. уклон делается по всей поверхности пола душевой зоны к стене. В дополнение, лоток имеет большую пропускную способность, что обеспечивает быстрое удаление воды.
У лотков серии HL50W высота монтажа 110 мм!

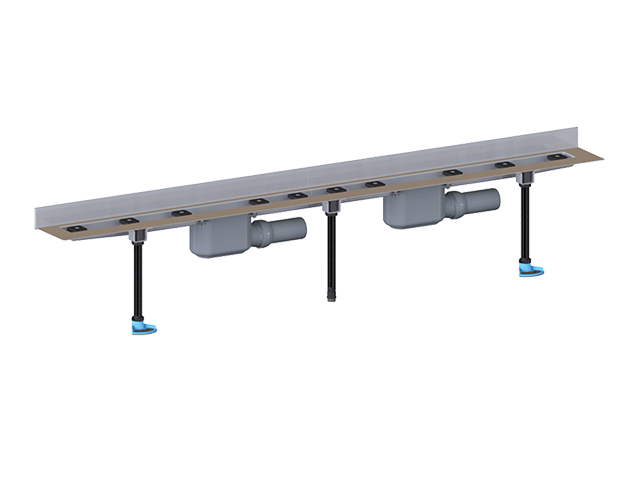

HL50W.0/190 - Корпус углового душевого лотка (пристенная установка) для линейного отведения воды с монтажными регулировочными винтами со звукопоглощающим уплотнением. Монтажная поверхность лотка имеет специальное исполнение для надежного соединения с гидроизоляцией. Сифон (высота гидрозатвора - 50 мм) и корпус трапа (x2) выполнены из ПП (полипропилен), выпуск горизонтальный с шаровым шарниром DN50.
Максимальная пропускная способность - 1,4 л/сек.
Максимальная нагрузка - 300 кг.
Длина монтажа - 1900 мм.
Три вида решёток на ваш выбор (в комплект не входят):
Технические данные:
Материал составных частей
HL50W.0
HL050.0EN
HL050.2EN
HL050.4E
HL050.5EN
HL050.8E
HL050N.1E

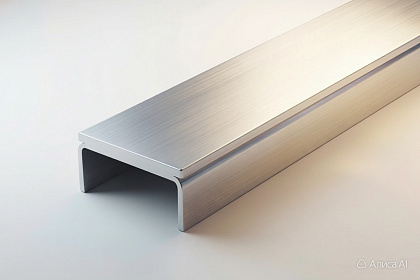

HL050D/190
Решётка серии "ДИЗАЙН" из высококачественной нержавеющей стали - матовая, с регулируемой высотой 5 - 19 мм (под плитку мастикой общей толщиной не более 19 мм), подходящая к лотку длиной 1900 мм

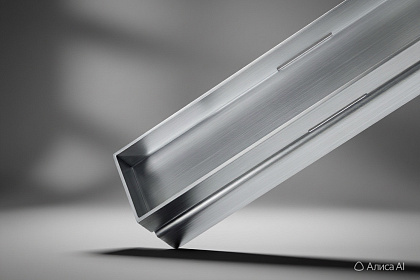

HL050I/190
Решётка серии "ИНДИВИДУАЛЬНАЯ" из высококачественной нержавеющей стали, предназначена для монтажа мозаичной керамической плитки, с регулируемой высотой 16 - 30 мм (под мозаичную плитку с мастикой общей толщиной не более 30 мм), подходящая к лотку длиной 1900 мм

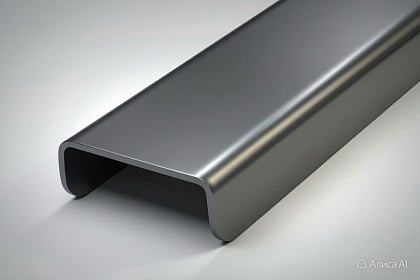

HL050S/190
Решётка серии "СТАНДАРТ" из профилированной высококачественной стали, с регулируемой высотой 2 - 16 мм (под плитку с мастикой общей толщиной не более 16 мм), подходящая к лотку длиной 1900 мм, максимальная нагрузка - 300 кг.
HL050.3EN
Болты юстировочные длинные для трапов серии HL50F и HL50W, используются при высоких покрытиях (природный камень), в комплекте 2 шт
HL6100
Звукоизоляционная прокладка 500х250х8 мм, для душевых лотков серии HL50. Соответствует акустическим требованиям DIN4109. При длине душевого лотка более 140 см необходимо использование 2 шт. звукоизоляционных прокладок.
Технические параметры
Технические данные:
Материал составных частей
Паспорт

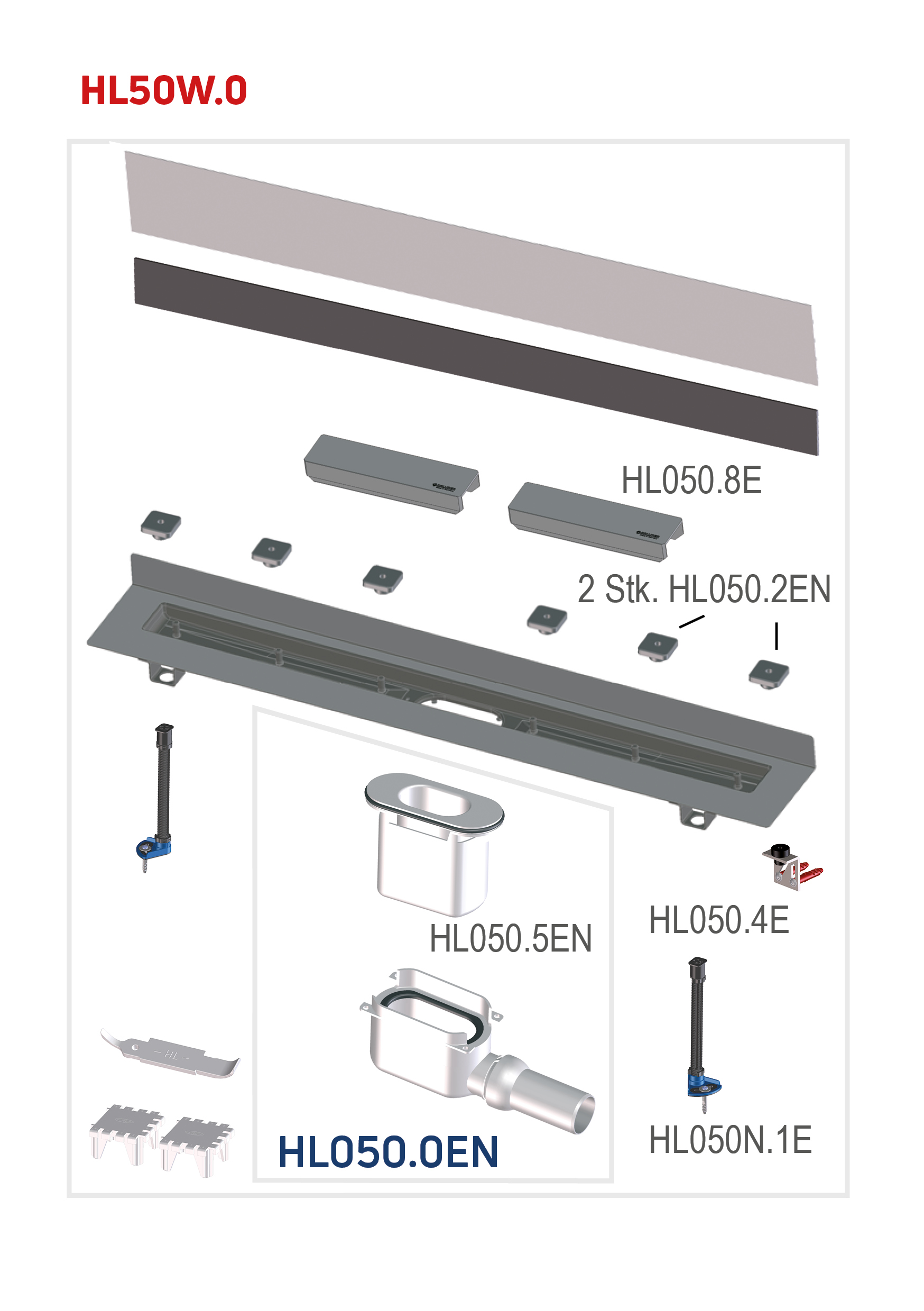

Составные части
HL050.0EN
HL050.2EN
HL050.4E
HL050.5EN
Сифон для душевого лотка "новой" версии
HL050.8E
HL050N.1E
Комплект для регулировки высоты корпуса лотка (комплект 2 шт.)
Доп. оборудование
HL050D/190
Решётка серии "ДИЗАЙН" из высококачественной нержавеющей стали - матовая, с регулируемой высотой 5 - 19 мм (под плитку мастикой общей толщиной не более 19 мм), подходящая к лотку длиной 1900 мм
HL050I/190
Решётка серии "ИНДИВИДУАЛЬНАЯ" из высококачественной нержавеющей стали, предназначена для монтажа мозаичной керамической плитки, с регулируемой высотой 16 - 30 мм (под мозаичную плитку с мастикой общей толщиной не более 30 мм), подходящая к лотку длиной 1900 мм
HL050S/190
Решётка серии "СТАНДАРТ" из профилированной высококачественной стали, с регулируемой высотой 2 - 16 мм (под плитку с мастикой общей толщиной не более 16 мм), подходящая к лотку длиной 1900 мм, максимальная нагрузка - 300 кг.
HL050.3EN
Болты юстировочные длинные для трапов серии HL50F и HL50W, используются при высоких покрытиях (природный камень), в комплекте 2 шт
HL6100
Звукоизоляционная прокладка 500х250х8 мм, для душевых лотков серии HL50. Соответствует акустическим требованиям DIN4109. При длине душевого лотка более 140 см необходимо использование 2 шт. звукоизоляционных прокладок.
Сертификаты
Сертификат соответствия на продукцию HL, каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)
Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL
от 15.12.2017 г. (действителен до г.)
Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
