HL138N
Скачать страницу
В соответствии с п. 18.12 СП30.13330.2020 необходимо предусматривать сброс конденсата и дренажа в канализацию от кондиционеров, систем вентиляции, холодильной техники, котельного оборудования и водонагревателей. В связи с малым количеством и нерегулярностью сброса воды необходимо использовать сифоны со специальными запахозапирающими устройствами.
▲Самоочистка
При отведении малого количества конденсата от кондиционеров, а также при сбросе избыточного давления в системах отопления или водоснабжения, в отводящих трубопроводах не возникает режима самоочищения. Поэтому диаметр выпуска уменьшен до DN32. В соответствии п. 19.1 СП30.13330.2020 уклон горизонтальных трубопроводов может быть принят от 0,03 до 0,15. Фирма HL рекомендует принимать уклон - 0,1.
▲Защита от запахов из канализации
Для защиты жилых помещений от канализационных газов (очень токсичных и взрывоопасных) при пересыхании гидрозатворов можно применять: либо сифон с гидрозатвором большой высоты - HL136.2; либо сифоны с высотой гидрозатвора 50-60 мм и специальным запахозапирающим устройством (вступающим в действие при пересыхании гидрозатвора) - HL136T, HL136T.3, HL138N, HL138NH, HL21.
▲Обслуживание

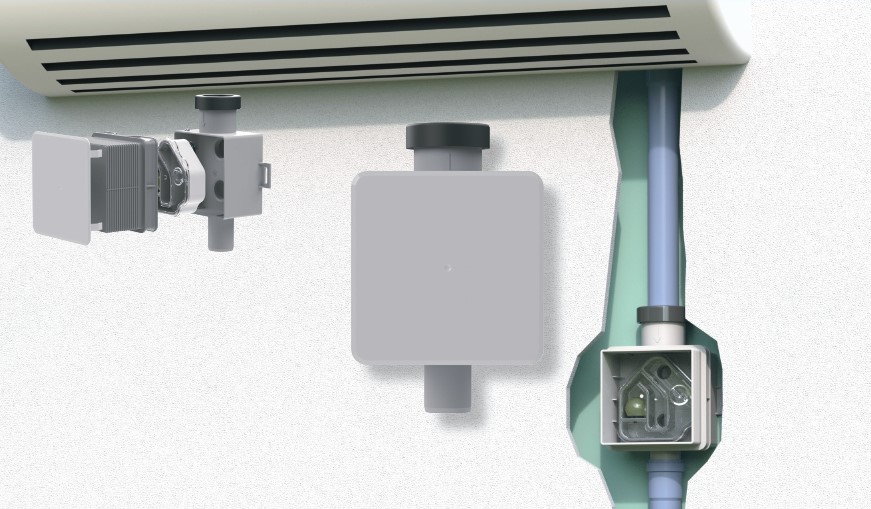

Обслуживание сифонов HL для кондиционеров не отличается от обслуживания сифонов для кухонных моек. Исключение: HL138N(H) - сифон для скрытой установки (заделка в стену). При его загрязнении можно вынуть кассету (в которой выполнен гидрозатвор и специальное запахозапирающее устройство), промыть её или заменить на новую. Кассета выполнена из прозрачного полипропилена, поэтому определение загрязнения не представляет трудности.
▲Перепад давления
Для мощных кондиционеров, которые могут создавать значительный перепад давления, необходимо использовать сифон HL136.2: он может работать и при разрежении и при избыточном давлении до 2800 Па (~280 мм водяного столба). Вертикальные прозрачные патрубки позволяют контролировать уровень воды в сифоне. При пересыхании, в гидрозатвор можно долить воды через специальный штуцер.
___________________________________
HL138N

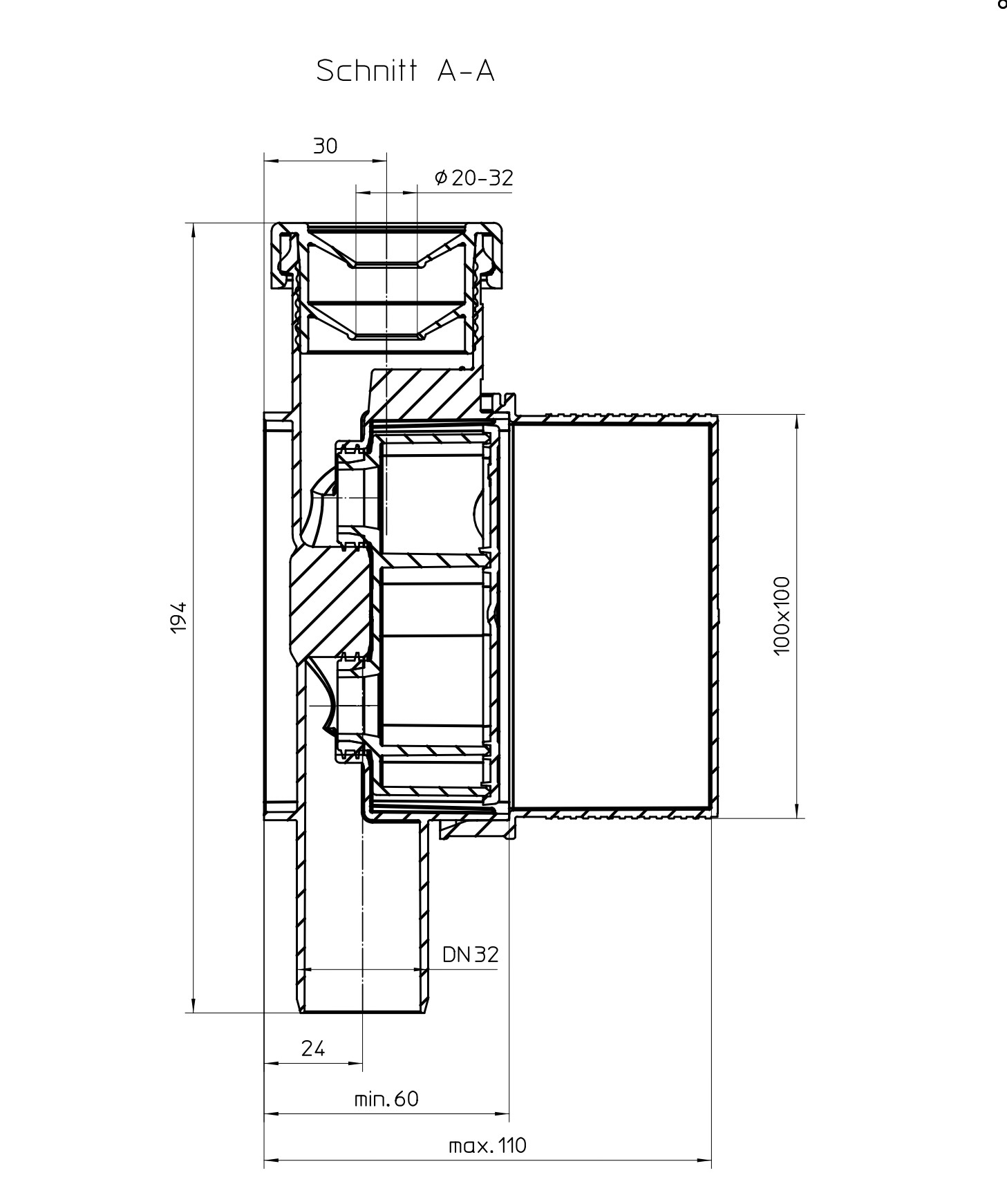

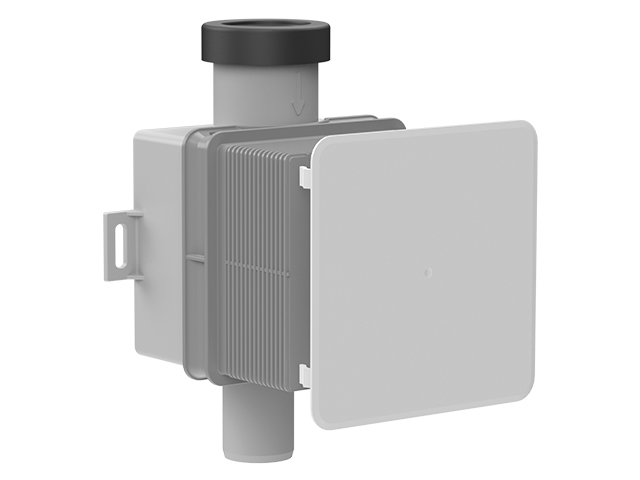

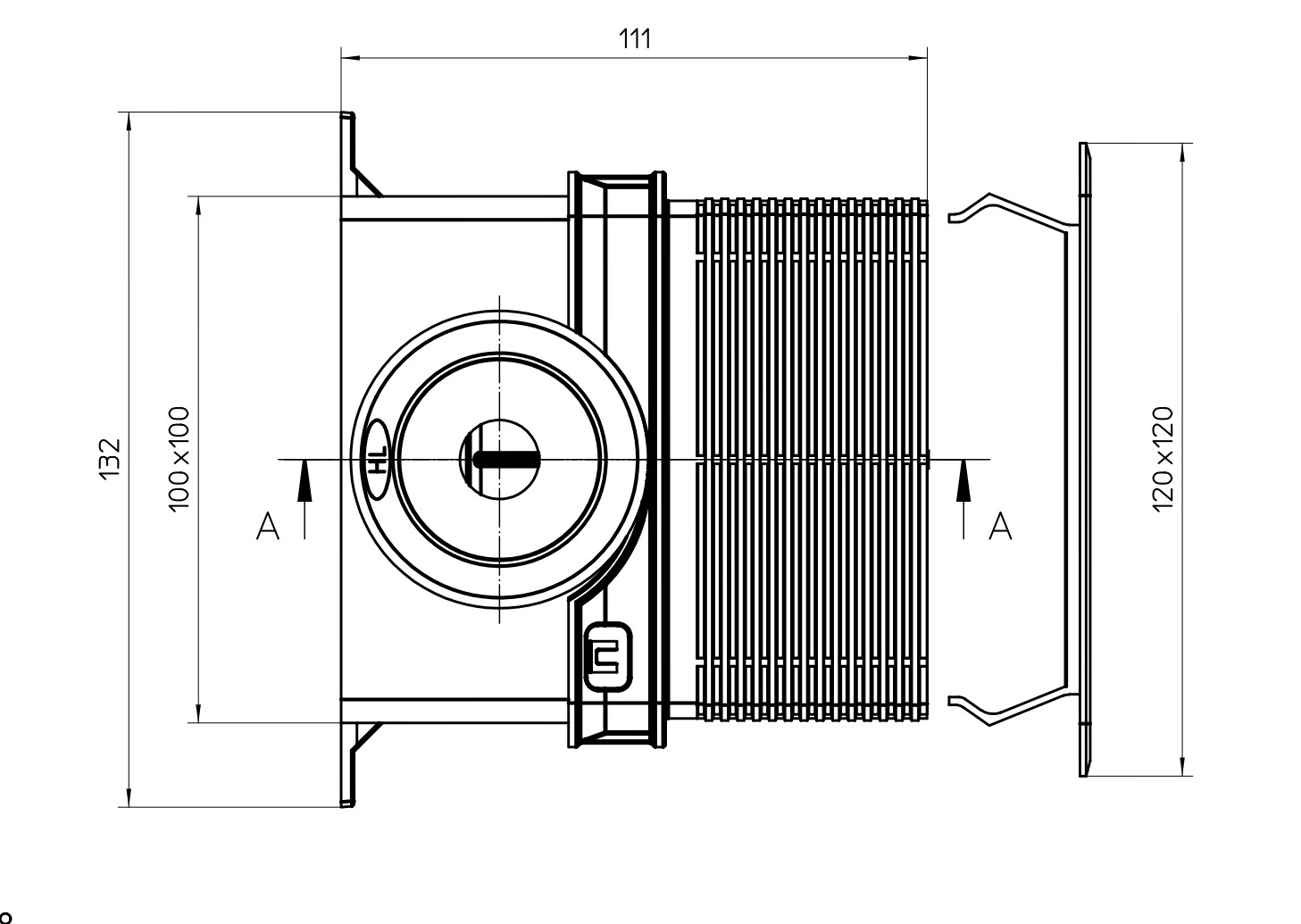

Встроенный сифон для сброса дренажа от кондиционеров, вертикальный, приёмное отверстие Ø20 - 32 мм, с гидрозатвором 50 мм и механическим запахозапирающим устройством, не пропускающим запах из канализации при высыхании воды в гидрозатворе, с декоративной крышкой из ABS и строительной заглушкой, прикреплённой к корпусу сифона. Минимальная глубина монтажа 60 мм.
Технические данные:
Материал составных частей
HL138N
HL01096D
HL0138.1E
HL0138.2E
HL0138.3EN
HL138NK
HL138NH
Встроенный сифон с вертикальным выпуском DN32, для отвода дренажа в канализационную сеть от технологического (производственного) оборудования, кондиционеров, фанкойлов и др. с разрывом струи, соответствующий гигиеническим требованиям, в учреждениях здравоохранения, общественного питания. Не пропускает запахи при пересыхании гидрозатвора, вынимаемая сифон-кассета. Входной патрубок для труб Ø20-32 мм (внутренний диаметр мин. 18мм). Монтажная защита подрезается по месту. Декоративная крышка 100 х 100мм. Минимальная глубина монтажа 60мм.
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS
Технические параметры
Технические данные:
Материал составных частей
Паспорт

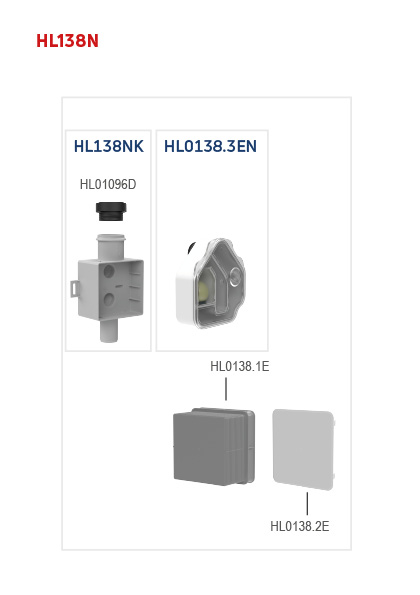

Составные части
HL01096D
Встроенный сифон для сброса дренажа от кондиционеров, вертикальный, приёмное отверстие 20 - 32мм, с гидрозатвором 50мм и механическим запахозапирающим устройством не пропускающим запах из канализации при высыхании воды в гидрозатворе, с декоративной крышкой из ABS и строительной заглушкой, прикреплённой к корпусу сифона. Минимальная глубина монтажа 60мм
HL0138.1E
Встроенный сифон для сброса дренажа от кондиционеров, вертикальный, приёмное отверстие 20 - 32мм, с гидрозатвором 50мм и механическим запахозапирающим устройством не пропускающим запах из канализации при высыхании воды в гидрозатворе, с декоративной крышкой из ABS и строительной заглушкой, прикреплённой к корпусу сифона. Минимальная глубина монтажа 60мм
HL0138.2E
Встроенный сифон для сброса дренажа от кондиционеров, вертикальный, приёмное отверстие 20 - 32мм, с гидрозатвором 50мм и механическим запахозапирающим устройством не пропускающим запах из канализации при высыхании воды в гидрозатворе, с декоративной крышкой из ABS и строительной заглушкой, прикреплённой к корпусу сифона. Минимальная глубина монтажа 60мм
HL0138.3EN
Механическое запахозапирающее устройство в виде кассеты для HL138
HL138NK
Корпус сифона для кондиционеров
Альтернативные варианты
HL138NH
Встроенный сифон с вертикальным выпуском DN32, для отвода дренажа в канализационную сеть от технологического (производственного) оборудования, кондиционеров, фанкойлов и др. с разрывом струи, соответствующий гигиеническим требованиям, в учреждениях здравоохранения, общественного питания. Не пропускает запахи при пересыхании гидрозатвора, вынимаемая сифон-кассета. Входной патрубок для труб Ø20-32 мм (внутренний диаметр мин. 18мм). Монтажная защита подрезается по месту. Декоративная крышка 100 х 100мм. Минимальная глубина монтажа 60мм.
Сертификаты
Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS
от 05.03.2024 г. (действителен до 04.03.2027 г.)
Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00073 от 05.03.2024 (действителен до 04.03.2027, изготовитель ООО ХЛ-РУС)
Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL
от 15.12.2017 г. (действителен до г.)
Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
