Главной задачей канализационных затворов является предотвращение затопления подвальных и полуподвальных помещений, находящихся ниже уровня ближайшего канализационного колодца, при засорах или переполнении наружных сетей. При проектировании канализационных выпусков необходимо помнить, что в случае переполнения наружной сети канализационный затвор закрывается и участок сети от канализационного затвора до первого колодца становится напорным! Поэтому необходимо учитывать, какие трубы должны быть использованы для предотвращения затопления подвальных или полуподвальных помещений через соединительные элементы трубопровода: безнапорные (до 5м вод.столба) или напорные. В связи с тем, что заслонки канализационных затворов выполнены из нержавеющей стали, как дополнение, обеспечивается защита от проникновения грызунов (крыс) по канализационным трубам в здание (Испытания лаборатории Медицинского Университета г.Вена).



Основная информация для проектирования и монтажа

При образовании засора в наружной сети канализации, уровень сточных вод внутри здания может подняться до уровня ближайшего канализационного колодца (до уровня земли). В этом случае, если в подвальных и полуподвальных помещениях установлены сантехприборы, то через них эти помещения окажутся затоплены.


▲Как защититься от затопления? Как правильно должна быть смонтирована система канализации?

В соответствии с п.18.31 СП30.13330.2020, а именно: "Помещения с санитарными приборами, борта которых расположены ниже уровня люка ближайшего смотрового колодца, должны быть защищены от подтопления в случае его переполнения. В таких случаях допускается присоединение санитарных приборов к системе водоотведения, изолированной от системы водоотведения вышерасположенных помещений, с устройством отдельного выпуска. На выпуске следует предусматривать устройство автоматизированной (электрифицированной) запорной арматуры (канализационный затвор) или автоматической насосной установки, управляемых по сигналу датчика, устанавливаемого на трубопроводе в подвале или вмонтированного в запорное устройство и подачей аварийного сигнала в дежурное помещение или на диспетчерский пункт. За автоматизированной запорной арматурой ниже по течению стоков допускается подключение канализации вышерасположенных этажей, при этом устанавливать ревизии в подвале на стояке не допускается."


▲ Должна ли установка производиться профессионалами?

Да! Для канализационных затворов с электроприводом требуется пусконаладка (сохранение гарантии).


▲Техническое обслуживание.

В соответствии с рекомендациями завода, испытания на работоспособность и герметичность необходимо проводить один раз в шесть месяцев.


▲ Механический затвор или затвор с электроприводом - что лучше для сточных вод, содержащих фекалии?

Двухкамерный затвор с электроприводом: Преимущества: клапан нормально открыт, поэтому фекалии не блокируются закрытой заслонкой. Соответствует требованиям Технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011), «Электромагнитная совместимость технических средств» (ТР ТС 020/2011).

Механический двухкамерный затвор: Преимущества: простая установка, низкие затраты, несложная конструкция, простое техническое обслуживание (производится самим владельцем дома). Кроме того, заслонка из нержавеющей стали обеспечивает идеальную защиту от крыс.


_____________________________


HL710.1V

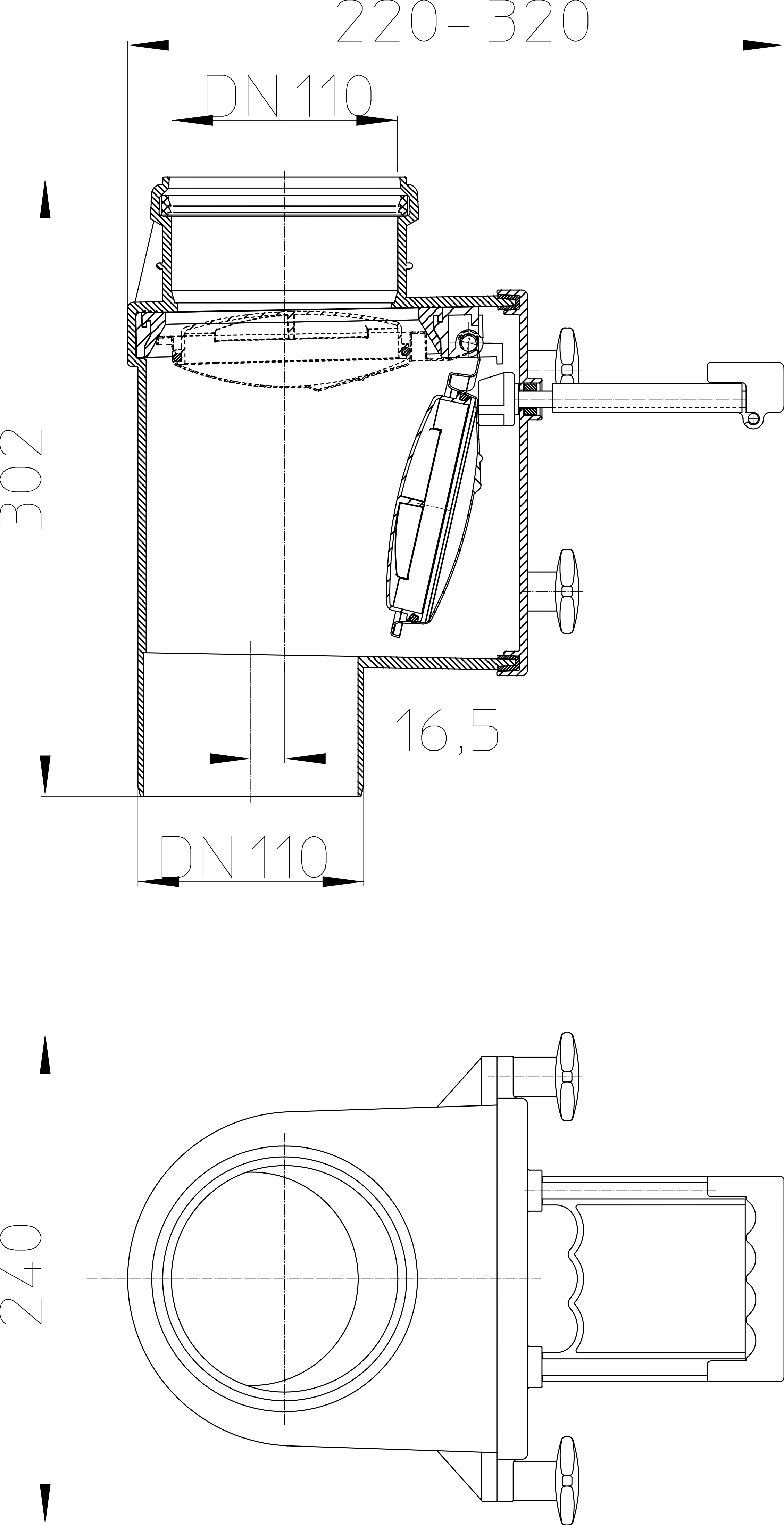

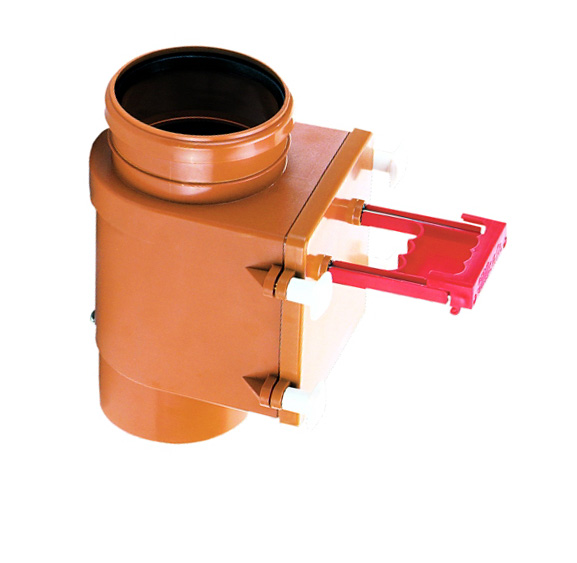

Механический канализационный затвор DN110 для вертикального монтажа с запирающей заслонкой из профилированной нержавеющей стали, с возможностью фиксации заслонки в закрытом положении, с монтажным люком, раструбным входом и гладким выходом под трубы ПП, ПВХ.

Технические данные:

Высота монтажа:
320 мм
Присоединительные размеры:
DN110
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.54
Объем, м3:
0,023976000

Материал составных частей

Гайки:
ABS
Заслонка обратного клапана:
Нержавеющая сталь
Корпус:
ABS

HL710.1V

HL01064D

HL01078D

HL0710.1VE

HL0710.31E

HL0710.36E

HL0710.8E

Сертификат соответствия на продукцию HL, каталог 33/RUS

Декларация о соответствии на канализационные затворы (обратные клапаны) и воздушные клапаны HL

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

Технические параметры

Технические данные:

Высота монтажа:
320 мм
Присоединительные размеры:
DN110
Срок службы:
не менее 50 лет
Вес брутто, кг:
2.54
Объем, м3:
0,023976000

Материал составных частей

Гайки:
ABS
Заслонка обратного клапана:
Нержавеющая сталь
Корпус:
ABS

Паспорт

HL710.1V

Составные части

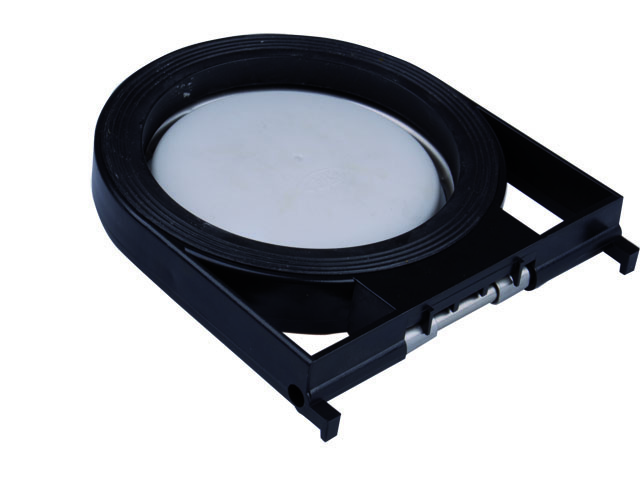

HL01064D

HL01078D

Механический канализационный затвор для колодцев с запирающей заслонкой из профилированной нержавеющей стали с монтажным лючком и присоединительным выходом под трубы ПП, ПВХ

HL0710.1VE

Механический канализационный затвор для вертикального монтажа с запирающей заслонкой из профилированной нержавеющей стали, с возможностью фиксации заслонки в закрытом положении, с монтажным люком, раструбным входом и гладким выходом под трубы ПП, ПВХ

HL0710.31E

Механический канализационный затвор для вертикального монтажа с запирающей заслонкой из профилированной нержавеющей стали, с возможностью фиксации заслонки в закрытом положении, с монтажным люком, раструбным входом и гладким выходом под трубы ПП, ПВХ

HL0710.36E

Механический канализационный затвор для вертикального монтажа с запирающей заслонкой из профилированной нержавеющей стали, с возможностью фиксации заслонки в закрытом положении, с монтажным люком, раструбным входом и гладким выходом под трубы ПП, ПВХ

HL0710.8E

Механический канализационный затвор для вертикального монтажа с запирающей заслонкой из профилированной нержавеющей стали, с возможностью фиксации заслонки в закрытом положении, с монтажным люком, раструбным входом и гладким выходом под трубы ПП, ПВХ

Сертификаты

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Декларация о соответствии на канализационные затворы (обратные клапаны) и воздушные клапаны HL

от 12.02.2024 г. (действителен до 11.02.2029 г.)

Декларация о соответствии на канализационные затворы (обратные клапаны) и воздушные клапаны HL ЕАЭС № RU Д-АТ.РА01.В.90365/24 от 12.02.2024 (действителен до 11.02.2029, изготовитель HL Hutterer & Lechner GmbH)

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)
