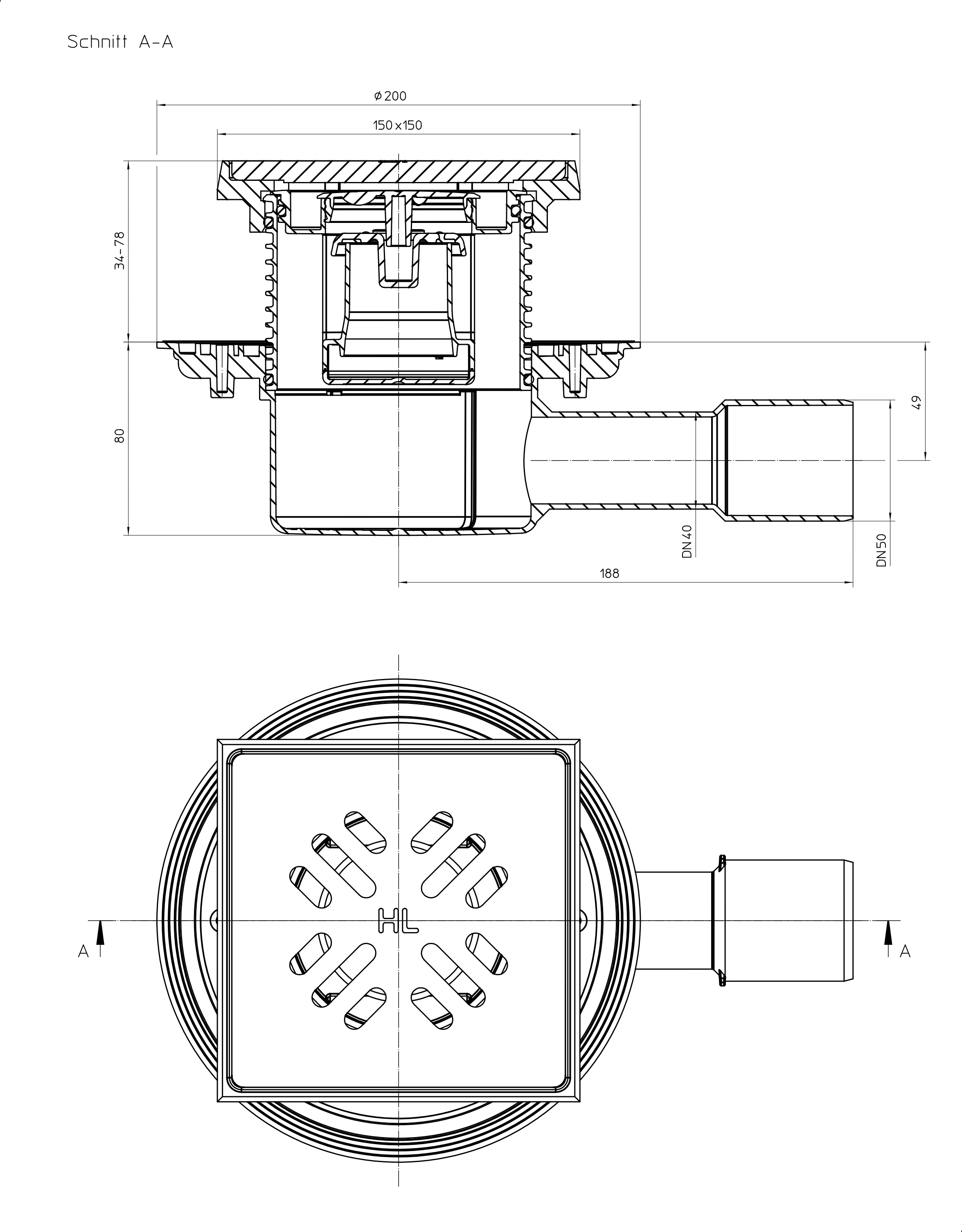

Техническое изображение HL510PrblueG
Техническое изображение HL510PrblueG
Техническое изображение HL510PrblueG

HL510PrblueG

Скачать страницу

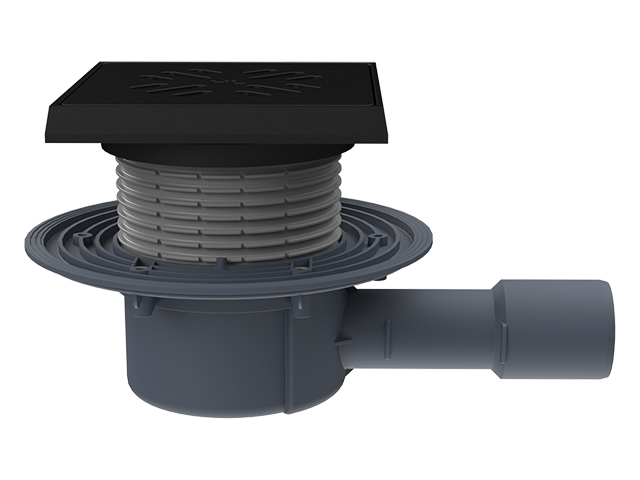

Трап для внутренних помещений DN40/50 горизонтальный с запахозапирающим устройством Primus blue, со снимаемой насадкой из ПП 34 - 78 мм, чугунными подрамниками 150 х 150 мм и литой решеткой 137 х 137 мм. Строительная защита во время монтажа в комплекте

Технические данные:

Высота монтажа:
93 мм
Присоединительные размеры:
DN40/50
Пропускная способность, л/с:
0.50
Срок службы:
не менее 50 лет
Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:
93 мм
Присоединительные размеры:
DN40/50
Пропускная способность, л/с:
0.50
Срок службы:
не менее 50 лет
Вес брутто, кг:
2,62
Надставной элемент:
34-78 мм/150x150 мм
Объем, м3:
0,010288125
Решетка:
137 x 137 мм
Максимальная разрешенная нагрузка, т:
1.5

Материал составных частей

Корпус:
Полипропилен
Материал решётки:
Чугун
Надставной элемент:
Полипропилен
Подрамник:
Чугун
Сифон:
Полипропилен

HL510PrblueG

pdf
452.65 Kb
Скачать pdf

HL0510.12E

HL510K

HL01067D

HL0300.0EN

HL037G.1E

HL037G.2E

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

HL85NC

надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном Ø 420 мм для соединения с битумной гидроизоляцией

HL83.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов

HL83

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов

HL83.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов

HL83.P

Гидроизоляционный комплект для мембран ПВХ Ø287мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL340N

Удлинитель для трапов, высотой 100мм

HL510Prblue

Трап для внутренних помещений DN40/50 горизонтальный с запахозапирающим устройством Primus blue, со снимаемыми насадными подрамниками 12 - 70 мм / 123 х 123 мм и решеткой из нержавеющей стали 115 х 115 мм, опорными рамами. Строительная защита во время монтажа в комплекте

HL510Prblue-3000

Трап для внутренних помещений DN40/50 горизонтальный с запахозапирающим устройством Primus blue, со снимаемой насадкой 12 - 80 мм / рамами из нержавеющей стали KLICK-KLACK 121 х 121 мм и решеткой из нержавеющей стали 115 х 115 мм, опорными рамами. Строительная защита во время монтажа в комплекте

HL510Prblue-3020

Трап для внутренних помещений с запахозапирающим устройством Primus blue, с горизонтальным выпуском DN40/50, с надставным элементом с подрамником из нержавеющей стали 132х132 мм и вкладышем 112х112 мм для вклеивания керамической плитки, монтажная высота надставного элемента 10-80 мм. В комплекте: монтажная и строительная заглушка

HL510PrblueR

Трап для внутренних помещений DN40/50 горизонтальный с запахозапирающим устройством Primus blue, со снимаемой насадкой из ПП с подрамниками из нержавеющей стали круглыми 20 - 78 мм / d 133 мм и пластиной из нержавеющей стали d 112мм. Строительная защита во время монтажа в комплекте

Технические параметры

Технические данные:

Высота монтажа:
93 мм
Присоединительные размеры:
DN40/50
Пропускная способность, л/с:
0.50
Срок службы:
не менее 50 лет
Вес брутто, кг:
2,62
Надставной элемент:
34-78 мм/150x150 мм
Объем, м3:
0,010288125
Решетка:
137 x 137 мм
Максимальная разрешенная нагрузка, т:
1.5

Материал составных частей

Корпус:
Полипропилен
Материал решётки:
Чугун
Надставной элемент:
Полипропилен
Подрамник:
Чугун
Сифон:
Полипропилен

Паспорт

HL510PrblueG

pdf
452.65 Kb
Скачать pdf

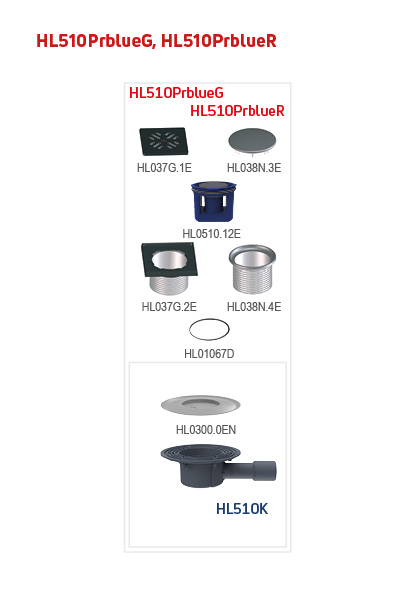

Составные части

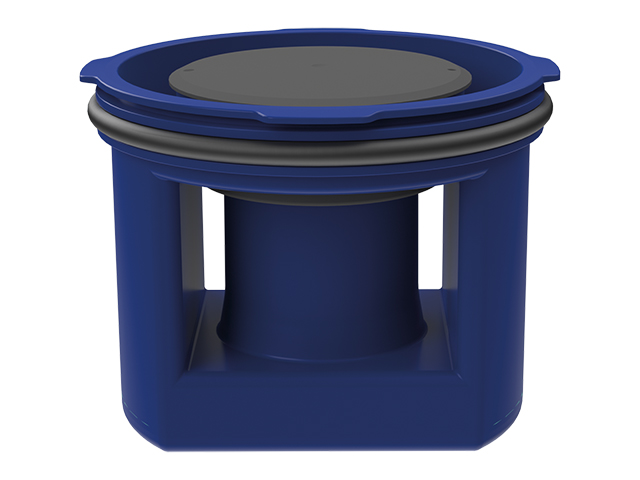

HL0510.12E

Запахозапирающее устройство "Primus blue" - это новое запахозапирающее устройство, которое устраняет неприятные запахи с помощью и без помощи воды. Подходит для трапов серии HL310 и HL510

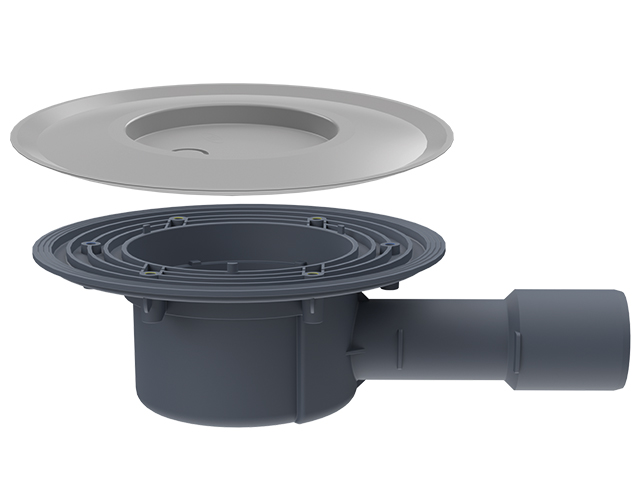

HL510K

Корпус трапа для внутренних помещений DN40/50 горизонтальный. Строительная защита во время монтажа в комплекте

HL01067D

HL0300.0EN

HL037G.1E

HL037G.2E

Доп. оборудование

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

HL85NC

надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном Ø 420 мм для соединения с битумной гидроизоляцией

HL83.0

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с резиновым уплотнительным кольцом и комплекта саморезов

HL83

Гидроизоляционный комплект, состоящий из фланца из нержавеющей стали с EPDM мембраной, резинового уплотнительного кольца и комплекта саморезов

HL83.H

Гидроизоляционный комплект, состоящий из обжимной фланец из нержавеющей стали с гидроизоляционным полимербитумным полотном, резинового уплотнительного кольца и комплекта саморезов

HL83.P

Гидроизоляционный комплект для мембран ПВХ Ø287мм, включающий винты (6 шт.) и уплотнительное кольцо.

HL9/50

Переходник DN50 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/50/1

Переходник DN50/110 с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL340N

Удлинитель для трапов, высотой 100мм

Альтернативные варианты

HL510Prblue

Трап для внутренних помещений DN40/50 горизонтальный с запахозапирающим устройством Primus blue, со снимаемыми насадными подрамниками 12 - 70 мм / 123 х 123 мм и решеткой из нержавеющей стали 115 х 115 мм, опорными рамами. Строительная защита во время монтажа в комплекте

HL510Prblue-3000

Трап для внутренних помещений DN40/50 горизонтальный с запахозапирающим устройством Primus blue, со снимаемой насадкой 12 - 80 мм / рамами из нержавеющей стали KLICK-KLACK 121 х 121 мм и решеткой из нержавеющей стали 115 х 115 мм, опорными рамами. Строительная защита во время монтажа в комплекте

HL510Prblue-3020

Трап для внутренних помещений с запахозапирающим устройством Primus blue, с горизонтальным выпуском DN40/50, с надставным элементом с подрамником из нержавеющей стали 132х132 мм и вкладышем 112х112 мм для вклеивания керамической плитки, монтажная высота надставного элемента 10-80 мм. В комплекте: монтажная и строительная заглушка

HL510PrblueR

Трап для внутренних помещений DN40/50 горизонтальный с запахозапирающим устройством Primus blue, со снимаемой насадкой из ПП с подрамниками из нержавеющей стали круглыми 20 - 78 мм / d 133 мм и пластиной из нержавеющей стали d 112мм. Строительная защита во время монтажа в комплекте
