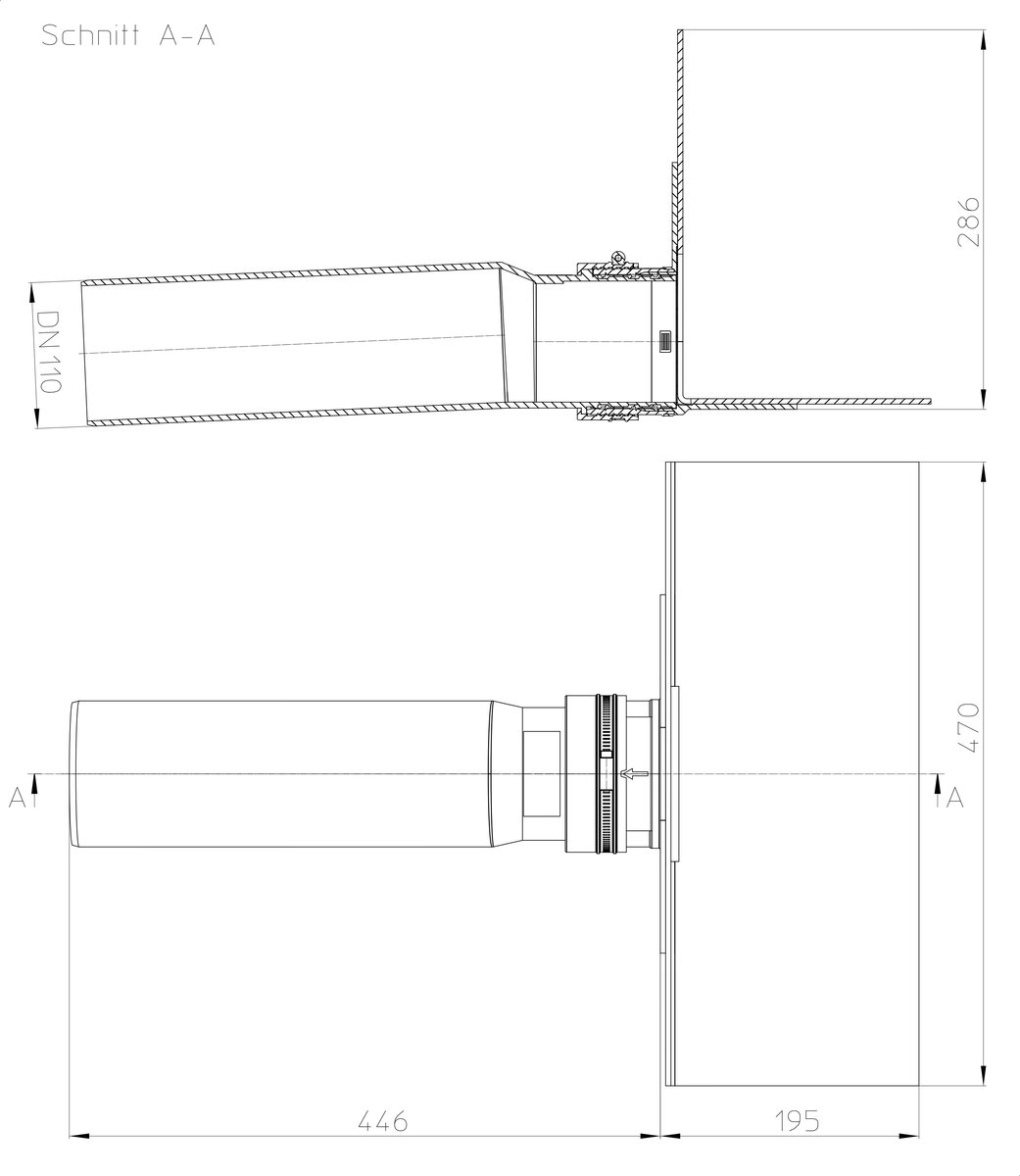

Техническое изображение HL68H.0/110
Техническое изображение HL68H.0/110

HL68H.0/110

Скачать страницу

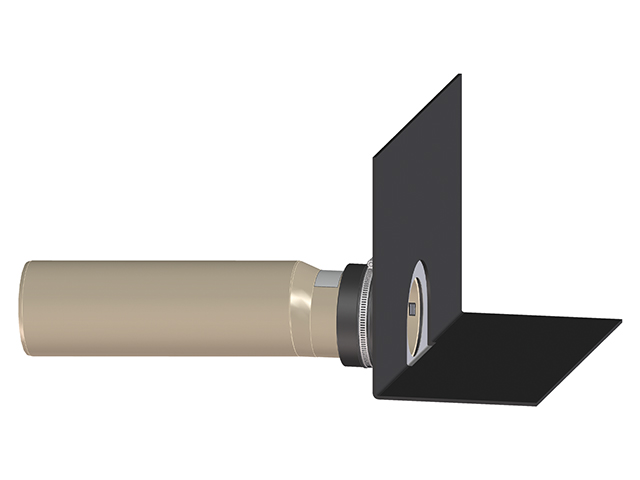

Парапетная воронка с фартуком из полимербитумного материала и отводящей трубой из ПП DN110; для битумной гидроизоляции

Технические данные:

Присоединительные размеры:
DN110
Пропускная способность, л/с:
0,71
Срок службы:
не менее 50 лет
Все параметры

Файлы для скачивания:

Технические данные:

Присоединительные размеры:
DN110
Пропускная способность, л/с:
0,71
Срок службы:
не менее 50 лет
Вес брутто, кг:
2,20
Объем, м3:
0,0220

Материал составных частей

Корпус:
Полипропилен

HL68H.0/110

pdf
234.81 Kb
Скачать pdf

HL068.10E

HL68KH

HL37N

Надставной элемент для трапов серии HL310N, HL510N, HL90, HL80 с подрамником из ПП и решёткой из нержавеющей стали 115*115мм, высотой 90мм

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном Ø 420 мм для соединения с битумной гидроизоляцией

HL39G

Надставной элемент для тарпов серии HL310N, HL510N, HL90, HL80 с подрамником 150*150 мм и решеткой 137*137 мм из чугуна, высотой 93мм

HL163

Дренажный элемент для парапетных воронок серии HL68

HL163Safe

Дренажный элемент для аварийного водоотведения

HL164

Водоприемный элемент для парапетных воронок серии HL68

HL068.1E

Листвоуловитель для парапетных воронок серии HL68

HL068.1Safe

Листвоуловитель для аварийного водоотведения

HL163.1

Дренажное кольцо HL163.1 для парапетных воронок серии HL68, предназначенное для использования в инверсионных кровлях.

HL3000

Надставной элемент для тарпов серии HL310N, HL510N, HL90, HL80 с подрамником 121*121 мм и решеткой 115*115 мм системы "CLICK-CLACK", высотой 100мм

HL3020

Надставной элемент с подрамником из нержавеющей стали 132*132 мм и вкладышем 112*112 мм для вклеивания керамической плитки, высотой монтажа от 10 до 80мм. Размеры подрамника видимой части для облицовки 104 х 104 х12 мм

HL340N

Удлинитель для трапов, высотой 100мм

Парапетные воронки серии HL68, монтаж

Сертификат соответствия на продукцию HL, каталог 31/RUS

pdf
3 058.09 Kb
Скачать pdf

Сертификат соответствия на продукцию HL, каталог 33/RUS

pdf
2 053.67 Kb
Скачать pdf

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

pdf
2 294.49 Kb
Скачать pdf

Технические параметры

Технические данные:

Присоединительные размеры:
DN110
Пропускная способность, л/с:
0,71
Срок службы:
не менее 50 лет
Вес брутто, кг:
2,20
Объем, м3:
0,0220

Материал составных частей

Корпус:
Полипропилен

Паспорт

HL68H.0/110

pdf
234.81 Kb
Скачать pdf

Составные части

HL068.10E

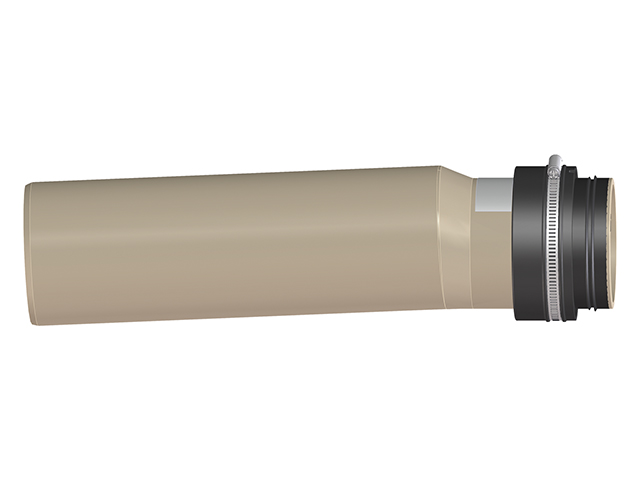

ПП отводящая труба DN110 с уплотнительными кольцами для парапетных воронок серии HL68

HL68KH

Корпус парапетной воронки с фартуком из полимербитумного материала, без отводящей трубы; для битумной гидроизоляции

Доп. оборудование

HL37N

Надставной элемент для трапов серии HL310N, HL510N, HL90, HL80 с подрамником из ПП и решёткой из нержавеющей стали 115*115мм, высотой 90мм

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном Ø 420 мм для соединения с битумной гидроизоляцией

HL39G

Надставной элемент для тарпов серии HL310N, HL510N, HL90, HL80 с подрамником 150*150 мм и решеткой 137*137 мм из чугуна, высотой 93мм

HL163

Дренажный элемент для парапетных воронок серии HL68

HL163Safe

Дренажный элемент для аварийного водоотведения

HL164

Водоприемный элемент для парапетных воронок серии HL68

HL068.1E

Листвоуловитель для парапетных воронок серии HL68

HL068.1Safe

Листвоуловитель для аварийного водоотведения

HL163.1

Дренажное кольцо HL163.1 для парапетных воронок серии HL68, предназначенное для использования в инверсионных кровлях.

HL3000

Надставной элемент для тарпов серии HL310N, HL510N, HL90, HL80 с подрамником 121*121 мм и решеткой 115*115 мм системы "CLICK-CLACK", высотой 100мм

HL3020

Надставной элемент с подрамником из нержавеющей стали 132*132 мм и вкладышем 112*112 мм для вклеивания керамической плитки, высотой монтажа от 10 до 80мм. Размеры подрамника видимой части для облицовки 104 х 104 х12 мм

HL340N

Удлинитель для трапов, высотой 100мм

Видео

Парапетные воронки серии HL68, монтаж

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf
