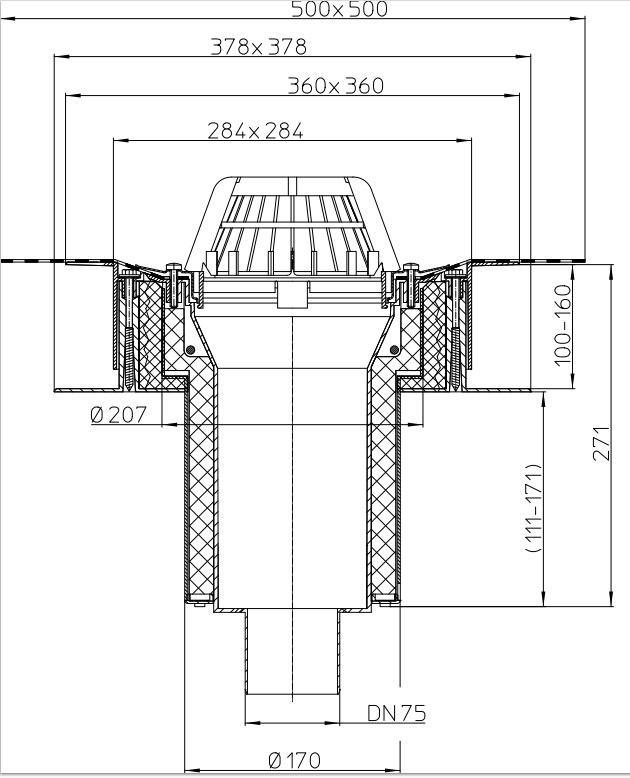

Техническое изображение HL63H/7
Техническое изображение HL63H/7

HL63H/7

Скачать страницу

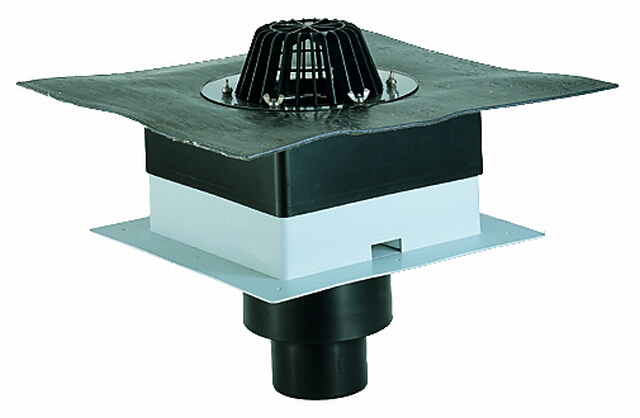

Кровельная воронка с вертикальным выпуском, с монтажным коробом с возможностью изменения высоты от 100 до 160мм, с листвоуловителем из ПП, с «фартуком» из полимербитумного полотна, DN75.

Технические данные:

Присоединительные размеры:
DN75
Пропускная способность, л/с:
8.60
Срок службы:
не менее 50 лет
Все параметры

Файлы для скачивания:

Технические данные:

Присоединительные размеры:
DN75
Пропускная способность, л/с:
8.60
Срок службы:
не менее 50 лет
Вес брутто, кг:
4.57
Объем, м3:
0.057066625
Максимальная разрешенная нагрузка, т:
0.15

Материал составных частей

Корпус:
Полипропилен / Полимербитумное полотно
Листвоуловитель:
Полипропилен

HL63H/7

pdf
450.35 Kb
Скачать pdf

HL170

HL062.1E

HL63H-K

HL175

Листвоуловитель из высококачественной стали

HL9/7/8

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) DN 75 на чугун, свинец, сталь DN 80

HL9/7

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL63/7

Кровельная воронка с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с возможностью изменения высоты монтажного короба от 100-160 мм, с вертикальным выпуском  DN 75

HL63P/7

Кровельная воронка DrainBox DN75 с ПВХ-консолью

HL63.1H/7

Кровельная воронка DrainBox DN75 с битумным полотном и подогревом (10-30Вт/230В).

Сертификат соответствия на продукцию HL, каталог 31/RUS

pdf
3 058.09 Kb
Скачать pdf

Сертификат соответствия на продукцию HL, каталог 33/RUS

pdf
2 053.67 Kb
Скачать pdf

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

pdf
2 294.49 Kb
Скачать pdf

Технические параметры

Технические данные:

Присоединительные размеры:
DN75
Пропускная способность, л/с:
8.60
Срок службы:
не менее 50 лет
Вес брутто, кг:
4.57
Объем, м3:
0.057066625
Максимальная разрешенная нагрузка, т:
0.15

Материал составных частей

Корпус:
Полипропилен / Полимербитумное полотно
Листвоуловитель:
Полипропилен

Паспорт

HL63H/7

pdf
450.35 Kb
Скачать pdf

Составные части

HL170

Решетка-листвоуловитель d 170 мм

HL062.1E

Листвоуловитель

HL63H-K

Корпус трапов серии HL63H

Доп. оборудование

HL175

Листвоуловитель из высококачественной стали

HL9/7/8

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) DN 75 на чугун, свинец, сталь DN 80

HL9/7

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

HL9/7/1

Переходник с поливинилхлорида (ПВХ), полипропилена (ПП) на чугун, свинец, сталь

Альтернативные варианты

HL63/7

Кровельная воронка с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с возможностью изменения высоты монтажного короба от 100-160 мм, с вертикальным выпуском  DN 75

HL63P/7

Кровельная воронка DrainBox DN75 с ПВХ-консолью

HL63.1H/7

Кровельная воронка DrainBox DN75 с битумным полотном и подогревом (10-30Вт/230В).

Сертификаты

Сертификат соответствия на продукцию HL, каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС АТ.НА39.Н01221 от 17.11.2022 (действителен до 16.11.2025, изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf

Сертификат соответствия на продукцию HL, каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00072 от 05.03.2024 (действителен до 04.03.2027, изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf

Санитарно-эпидемиологическое заключение на сифоны, трапы, сточные устройства HL

от 15.12.2017 г. (действителен до  г.)

Экспертное заключение (по результатам санитарно-эпидемиологической экспертизы продукции) №2246г/2017 от 15.12.2017 (изготовитель HL Hutterer & Lechner GmbH)

Скачать pdf
