HL62BH/1

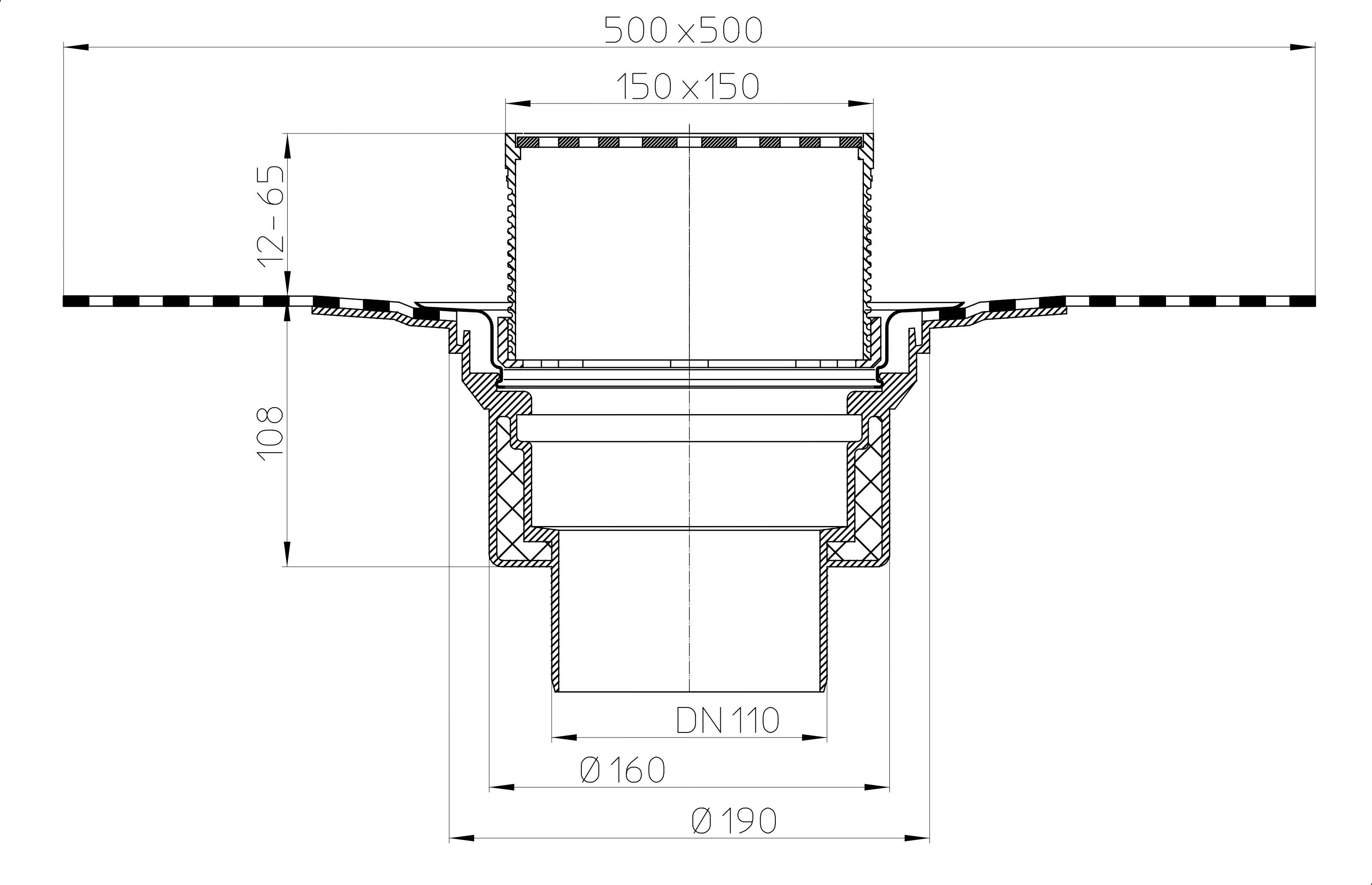

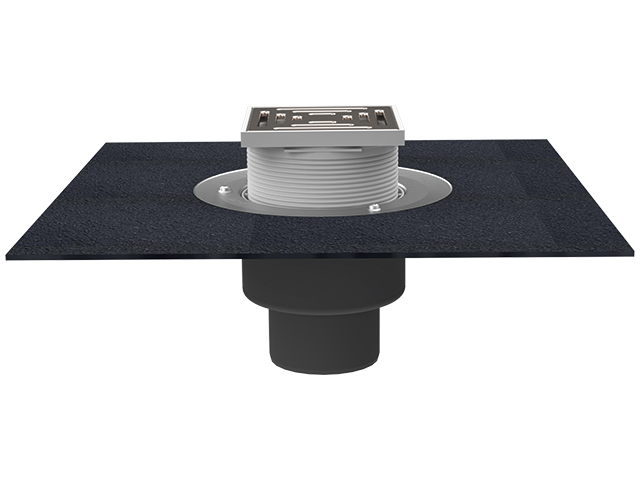

Кровельная воронка для эксплуатируемой кровли с трапом, теплоизоляцией, гидроизоляционным полимербитумным полотном 500x500 мм, вертикальным выпуском Dn110.

Технические данные:

Присоединительные размеры:

DN110

Пропускная способность, л/с:

6.00

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

Технические данные:

Присоединительные размеры:

DN110

Пропускная способность, л/с:

6.00

Срок службы:

не менее 50 лет

Вес брутто, кг:

2.53

Надставной элемент:

12-65мм/148x148мм

Объем, м3:

0.0266805

Решетка:

137x137 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Дренажное кольцо:

Полипропилен

Корпус:

Полипропилен / Полимербитумное полотно

Материал решётки:

Нержавеющая сталь

Надставной элемент:

Полипропилен

HL62BH/1

pdf
399.76 Kb

Скачать pdf

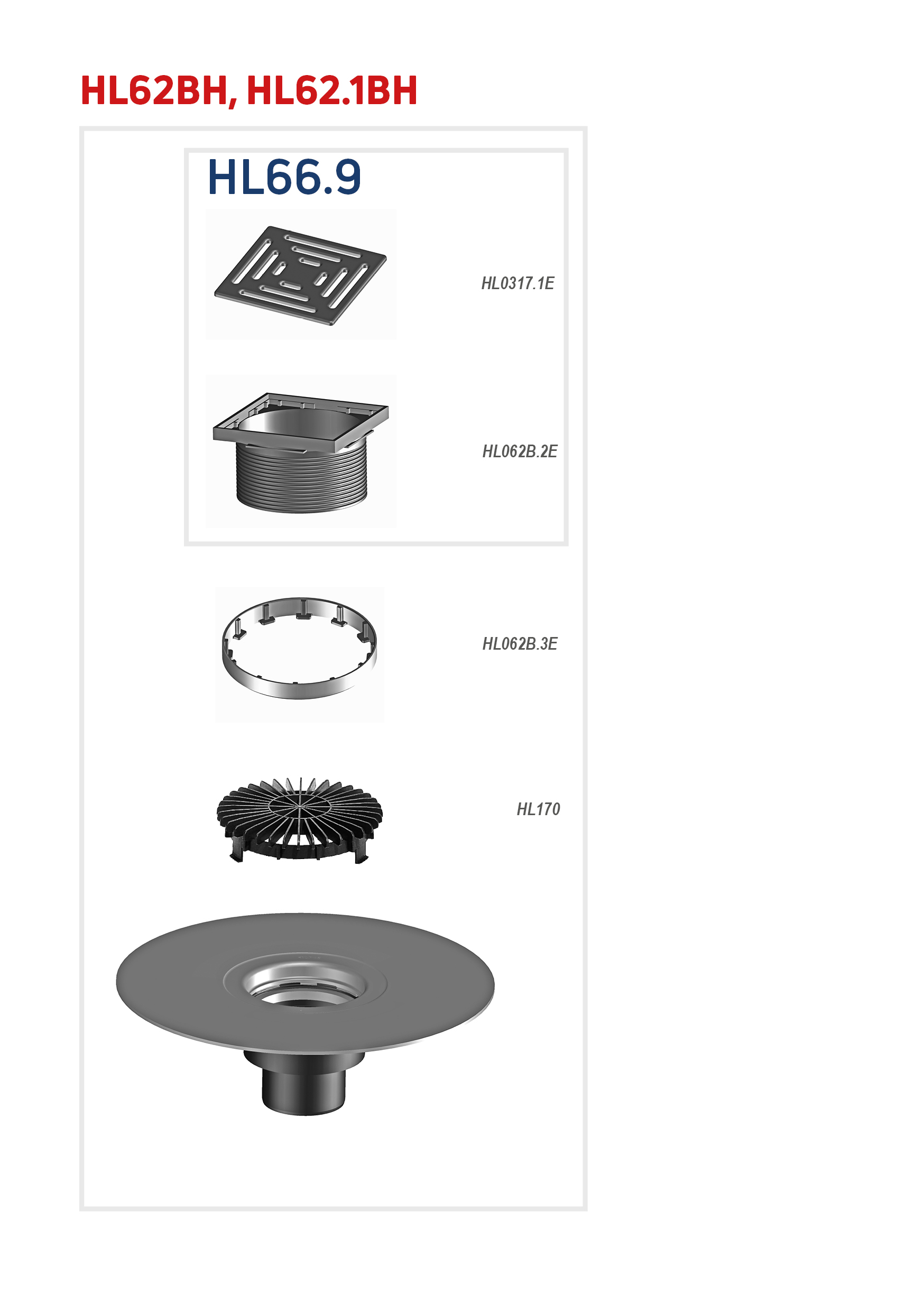

HL170
