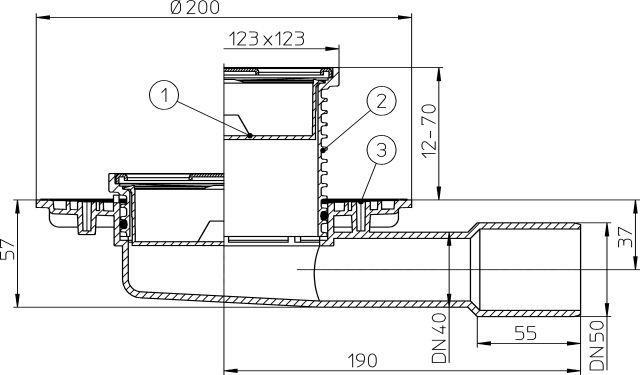

Техническое изображение HL90

Техническое изображение HL90

HL90

Скачать страницу

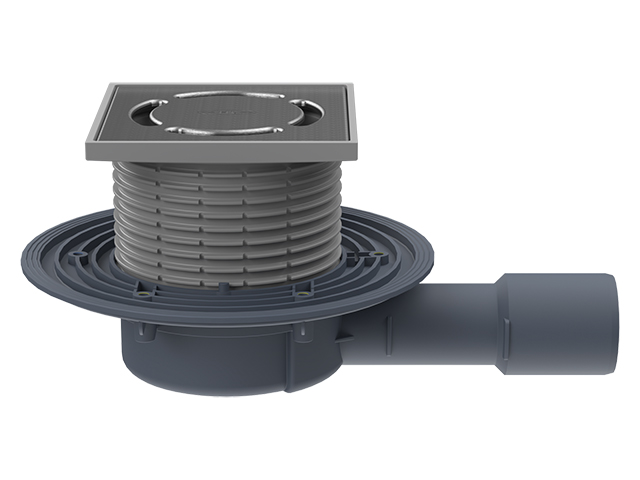

Трап с решеткой из нержавеющей стали 115*115 мм в пластиковом подрамнике 123*123 мм, с горизонтальным выпуском DN 40/50, Q=0,56 л/с

Технические данные:

Высота монтажа:

57 мм

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0.56

Срок службы:

не менее 50 лет

Все параметры

Файлы для скачивания:

Технические данные:

Высота монтажа:

57 мм

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0.56

Срок службы:

не менее 50 лет

Вес брутто, кг:

0.622

Надставной элемент:

12-70 мм/123x123 мм

Объем, м3:

0.010288125

Решетка:

115x115 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Корпус:

Полиэтилен

Материал решётки:

Нержавеющая сталь

Подрамник:

Полипропилен

Сетка для мусора:

Полипропилен

HL90

pdf
472.57 Kb

Скачать pdf

HL90K

HL090.0E

HL01067D

HL0300.0EN

HL037N.0E

HL037N.2E

HL037Pr.1E

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

HL85NC

надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном Ø 420 мм для соединения с битумной гидроизоляцией

HL180

Дренажный фланец для приема потока воды с гидроизоляции в инверсионной кровле

HL181

Плоский листвоуловитель к трапам для балконов и террас серии HL80, HL90 и HL310NK, HL510NK

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

pdf
1 904.66 Kb

Скачать pdf

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

pdf
3 922.45 Kb

Скачать pdf

Технические параметры

Технические данные:

Высота монтажа:

57 мм

Присоединительные размеры:

DN40/50

Пропускная способность, л/с:

0.56

Срок службы:

не менее 50 лет

Вес брутто, кг:

0.622

Надставной элемент:

12-70 мм/123x123 мм

Объем, м3:

0.010288125

Решетка:

115x115 мм

Максимальная разрешенная нагрузка, т:

0.3

Материал составных частей

Корпус:

Полиэтилен

Материал решётки:

Нержавеющая сталь

Подрамник:

Полипропилен

Сетка для мусора:

Полипропилен

Паспорт

HL90

pdf
472.57 Kb

Скачать pdf

Составные части

HL90K

HL090.0E

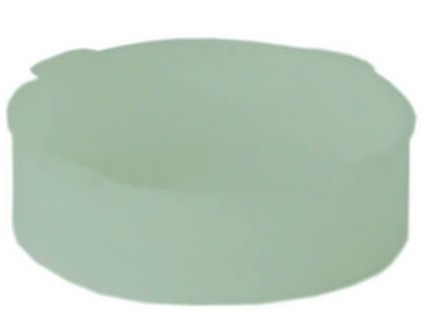

сетка для улавливания мусора для HL90

HL01067D

HL0300.0EN

HL037N.0E

HL037N.2E

HL037Pr.1E

Доп. оборудование

HL85N

Надставной элемент с профилированным фланцем для гидроизоляции, применяется для подхвата второго уровня гидроизоляции

HL85NC

надставной элемент с резиновым уплотнительным кольцом, с консолью из полимербетона с регулировочными винтами и арматурной сеткой из конструкционной стали, с сеткой из пластика для наклеивания керамических покрытий на тонкий слой мастики

HL85NH

Надставной элемент с резиновым уплотнительным кольцом, с гидроизоляционным полимербитумным полотном Ø 420 мм для соединения с битумной гидроизоляцией

HL180

Дренажный фланец для приема потока воды с гидроизоляции в инверсионной кровле

HL181

Плоский листвоуловитель к трапам для балконов и террас серии HL80, HL90 и HL310NK, HL510NK

Сертификаты

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 31/RUS

от 17.11.2022 г. (действителен до 16.11.2025 г.)

Сертификат соответствия № РОСС.RU.НА39.H001225 от 17.11.2022 (действителен до 16.11.2025, изготовитель ООО "ХЛ-РУС")

Скачать pdf

Сертификат соответствия на продукцию HL российского производства OOO "ХЛ-РУС" каталог 33/RUS

от 05.03.2024 г. (действителен до 04.03.2027 г.)

Сертификат соответствия № РОСС RU.32748.04ЭП30.ОС16.00073 от 05.03.2024 (действителен до 04.03.2027, изготовитель ООО ХЛ-РУС)

Скачать pdf
